Bộ Dẫn Hướng Khuôn Dập Là Gì? Vai Trò Và Ứng Dụng Trong Khuôn Dập Chính Xác
Bộ Dẫn Hướng Khuôn Dập Là Gì?
Bộ dẫn hướng khuôn dập là cụm linh kiện khuôn dập được sử dụng để dẫn hướng và định vị chính xác giữa tấm khuôn trên và tấm khuôn dưới trong quá trình đóng mở khuôn. Đây là một trong những bộ phận quan trọng nhất quyết định độ chính xác, độ ổn định và tuổi thọ của toàn bộ khuôn.
Một bộ dẫn hướng hoàn chỉnh thường bao gồm:
- Trục dẫn hướng
- Bạc dẫn hướng
- Đế trên
- Đế dưới
- Bạc bi hoặc vòng bi dẫn hướng (đối với loại có bi)
Nhờ hệ thống dẫn hướng chính xác, khuôn hoạt động ổn định ngay cả trong điều kiện sản xuất liên tục với tốc độ cao.

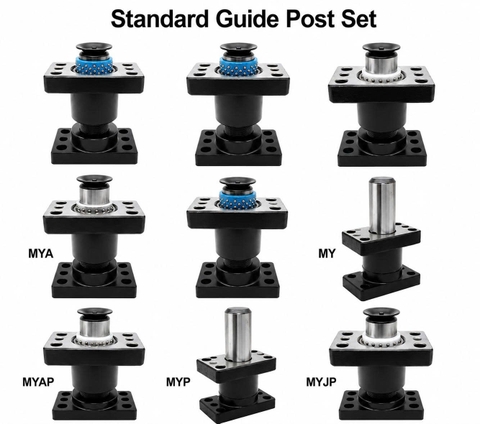

Standard Guide Post Set
Vai Trò Của Bộ Dẫn Hướng Khuôn Dập
Trong các hệ thống linh kiện khuôn dập, bộ dẫn hướng có nhiệm vụ:
Định vị chính xác hai nửa khuôn
Giúp chày đột và cối dập luôn nằm đúng vị trí thiết kế, tránh lệch tâm khi làm việc.
Giảm mài mòn khuôn
Dẫn hướng chính xác giúp giảm lực tác động lên các chi tiết khác như chày đột, cối dập và tấm khuôn.
Tăng tuổi thọ khuôn
Giảm rung động và va đập trong quá trình dập, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống khuôn.
Nâng cao chất lượng sản phẩm
Đảm bảo kích thước và hình dạng sản phẩm đồng đều trong suốt quá trình sản xuất.

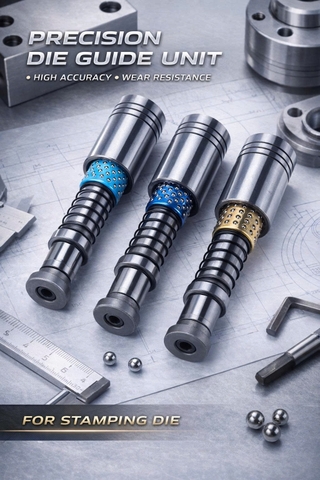

Cọc dẫn hướng khuôn dập
Các Loại Bộ Dẫn Hướng Khuôn Dập Phổ Biến
Bộ Dẫn Hướng Có Bi
Đây là loại được sử dụng nhiều nhất trong các khuôn dập chính xác.
Các mã phổ biến:
- MYA - MYAP
- MYJ - MYJP
- MYAK - MYKP
- MYJK - MJKP
Ưu điểm:
- Ma sát thấp
- Chuyển động êm
- Độ chính xác cao
- Phù hợp khuôn tốc độ cao
Bộ Dẫn Hướng Trơn
Loại này sử dụng bạc trơn thay cho bạc bi.
Các mã phổ biến:
- MY - MYP
- MYZ - MYZP
Ưu điểm:
- Kết cấu đơn giản
- Chi phí thấp
- Dễ bảo trì
Phù hợp với khuôn dập tải trung bình và khuôn tiêu chuẩn.
Cấu Tạo Của Bộ Dẫn Hướng Khuôn Dập
Trục Dẫn Hướng
Thường được chế tạo từ thép SUJ2 nhiệt luyện, độ cứng đạt 58–60 HRC, đảm bảo khả năng chống mài mòn cao.
Bạc Dẫn Hướng
Sử dụng bạc trơn hoặc bạc bi để tạo chuyển động chính xác giữa các tấm khuôn.
Đế Dẫn Hướng
Được gia công từ thép hợp kim, đảm bảo độ cứng vững và độ đồng tâm cao.
Lò Xo Và Chốt Định Vị
Giúp cố định vị trí các chi tiết trong cụm dẫn hướng và hỗ trợ vận hành ổn định.
Ứng Dụng Của Bộ Dẫn Hướng Khuôn Dập
Bộ dẫn hướng được sử dụng rộng rãi trong:
- Khuôn dập liên hoàn
- Khuôn đột lỗ chính xác
- Khuôn dập nguội
- Khuôn dập chi tiết điện tử
- Khuôn dập linh kiện ô tô, xe máy
- Hệ thống phụ tùng khuôn dập công nghiệp
Ngoài ra, nhiều loại bộ dẫn hướng còn được sử dụng trong linh kiện khuôn ép nhựa và linh kiện khuôn đúc.
Tiêu Chí Lựa Chọn Bộ Dẫn Hướng Khuôn Dập
Khi lựa chọn bộ dẫn hướng cần quan tâm:
- Kích thước khuôn
- Tải trọng làm việc
- Tốc độ đóng mở khuôn
- Loại bạc dẫn hướng (trơn hoặc bi)
- Độ chính xác yêu cầu của sản phẩm
Đối với khuôn tốc độ cao và khuôn chính xác, nên ưu tiên các dòng MYAP, MYJP, MYKP hoặc MJKP sử dụng bạc bi dẫn hướng.
Mua Bộ Dẫn Hướng Khuôn Dập Ở Đâu Uy Tín?
SUN VIỆT – AISUN chuyên cung cấp các loại:
- Bộ dẫn hướng MYA
- Bộ dẫn hướng MYAP
- Bộ dẫn hướng MYJ
- Bộ dẫn hướng MYJP
- Bộ dẫn hướng MYAK
- Bộ dẫn hướng MYKP
- Bộ dẫn hướng MYZ
- Bộ dẫn hướng MYZP
Cùng đầy đủ các sản phẩm:
- Linh kiện khuôn dập
- Linh kiện khuôn ép nhựa
- Linh kiện khuôn đúc
- Trục dẫn hướng
- Bạc dẫn hướng
- Chốt định vị khuôn dập
- Lò xo khuôn dập
- Phụ tùng khuôn dập
