Bu Lông Chữ T M10 S45C – D10, Dài 80–175mm

Bu lông chữ T M10 là phụ kiện cơ khí dùng trong hệ thống gá khuôn, bàn máy, máy phay, máy CNC và các bộ đồ gá có rãnh T. Sản phẩm có phần đầu dạng chữ T giúp định vị trong rãnh bàn máy, trong khi phần thân ren được sử dụng để kết hợp với kẹp khuôn và đai ốc phù hợp.

Dòng bu lông chữ T M10 S45C có đường kính D = 10 mm và nhiều lựa chọn chiều dài gồm 80, 100, 125, 150 và 175 mm. Nhờ có nhiều chiều dài, người dùng có thể lựa chọn quy cách phù hợp với chiều cao khuôn, kẹp gá và kết cấu bàn máy thực tế.

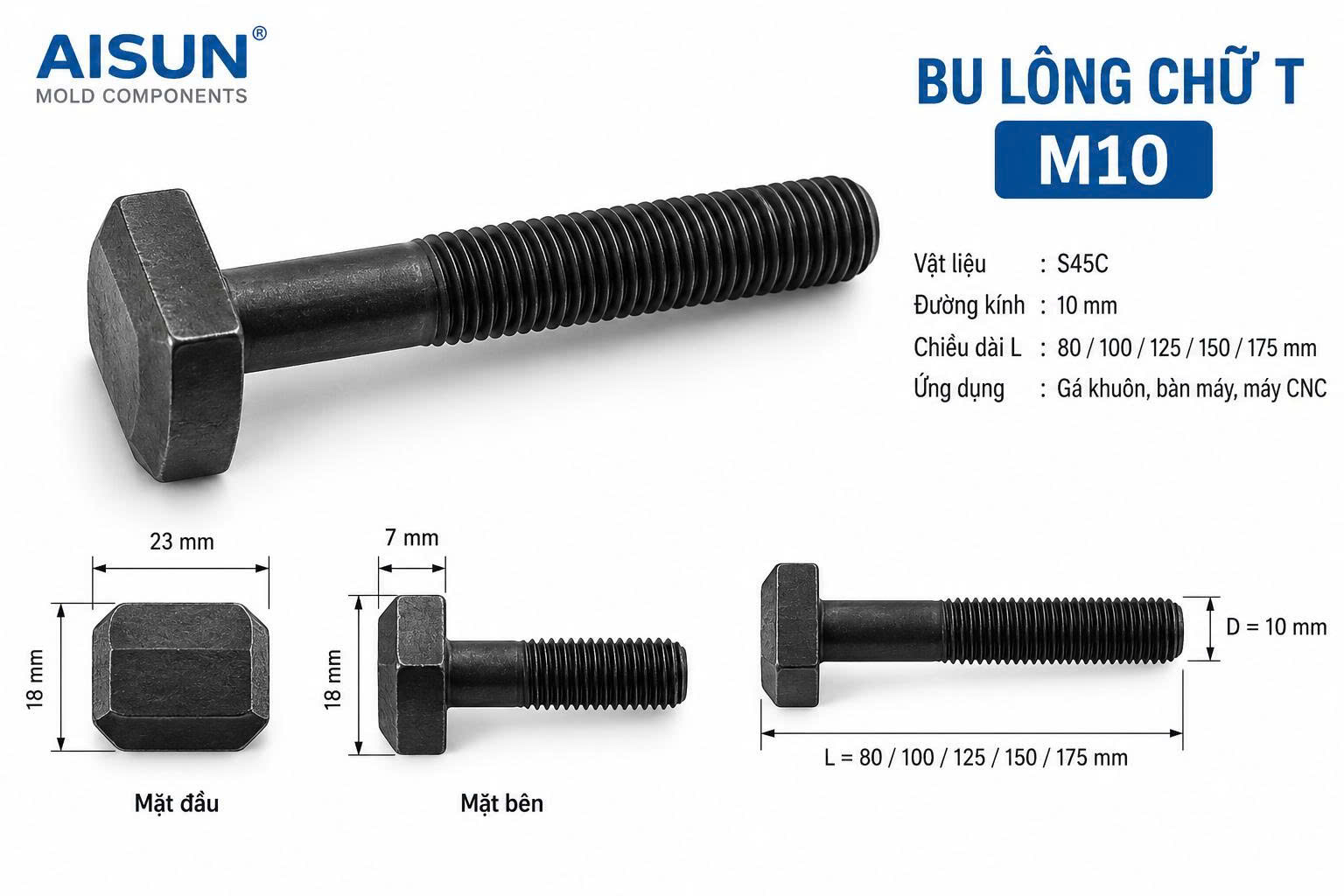

Thông Số Kỹ Thuật Bu Lông Chữ T M10

Các Quy Cách Bu Lông Chữ T M10

Bu lông chữ T M10 hiện có 5 lựa chọn chiều dài. Khi đặt hàng, khách hàng nên cung cấp đầy đủ đường kính và chiều dài để tránh nhầm quy cách.

Đặc Điểm Của Bu Lông Chữ T M10

Bu lông chữ T M10 có thiết kế khác với bu lông lục giác thông thường. Phần đầu chữ T được thiết kế để làm việc với rãnh T phù hợp trên bàn máy hoặc hệ thống gá.

• Đường kính D: 10 mm.
• Có 5 chiều dài: 80–175 mm.
• Vật liệu: thép S45C.
• Thiết kế đầu chữ T dùng cho hệ thống rãnh T phù hợp.
• Có thể kết hợp với kẹp khuôn và các phụ kiện gá.
• Phù hợp với nhiều hệ thống đồ gá cơ khí.

Vật Liệu Thép S45C

Bu lông chữ T M10 trong dòng sản phẩm này được chế tạo từ thép S45C. Đây là loại thép carbon trung bình được sử dụng phổ biến trong chế tạo chi tiết máy và phụ kiện cơ khí.

Khi lựa chọn bu lông cho hệ thống gá, ngoài vật liệu cần kiểm tra đúng kích thước bu lông, rãnh T, kẹp khuôn và các chi tiết liên kết để đảm bảo chúng tương thích với nhau.

Ứng Dụng Của Bu Lông Chữ T M10

Bu lông chữ T M10 S45C được sử dụng trong nhiều hệ thống gá và bàn máy có kết cấu rãnh T phù hợp.

• Gá khuôn trên máy ép nhựa.
• Kết hợp với kẹp khuôn trên bàn máy.
• Sử dụng trong máy phay và máy CNC có hệ thống gá phù hợp.
• Lắp đặt đồ gá cơ khí.
• Cố định chi tiết trên bàn máy.
• Sử dụng trong xưởng khuôn mẫu và gia công cơ khí.

Cách Chọn Chiều Dài Bu Lông Chữ T M10

Một điểm quan trọng khi chọn bu lông chữ T M10 là xác định đúng chiều dài L. Cùng đường kính D = 10 mm nhưng chiều dài cần thay đổi theo chiều cao khuôn, kẹp và kết cấu của hệ thống gá.

Bu lông chữ T M10×80

M10×80 có chiều dài 80 mm, là quy cách ngắn nhất trong nhóm M10 hiện tại. Nên sử dụng khi kích thước hệ thống gá thực tế phù hợp với chiều dài này.

Bu lông chữ T M10×100

M10×100 có chiều dài 100 mm, tạo thêm lựa chọn khi M10×80 không đáp ứng đủ chiều dài lắp đặt.

Bu lông chữ T M10×125

M10×125 có chiều dài 125 mm, phù hợp với các hệ thống cần khoảng lắp lớn hơn nhóm 80–100 mm.

Bu lông chữ T M10×150

M10×150 có chiều dài 150 mm. Khi sử dụng cần kiểm tra chiều cao kẹp và chiều dài ren làm việc cần thiết.

Bu lông chữ T M10×175

M10×175 là quy cách dài nhất trong nhóm M10 hiện tại, với chiều dài L = 175 mm.

Bu Lông Chữ T M10 Dùng Với Kẹp Khuôn

Bu lông chữ T thường được sử dụng như một thành phần trong hệ thống gá. Tùy theo kết cấu thực tế, sản phẩm có thể kết hợp với kẹp khuôn cong hoặc kẹp khuôn thẳng .

Không nên lựa chọn bu lông chỉ dựa vào đường kính M10. Cần kiểm tra đồng bộ rãnh T – đầu bu lông – chiều dài bu lông – kẹp khuôn – đai ốc trước khi sử dụng.

Bu Lông Chữ T Và Đai Ốc Chữ T Khác Nhau Thế Nào?

Bu lông chữ T và đai ốc chữ T đều được sử dụng trong các hệ thống gá có rãnh T nhưng là hai loại chi tiết khác nhau.

Bu lông chữ T có phần đầu chữ T và thân bu lông kéo dài lên phía trên. Trong khi đó, đai ốc chữ T là chi tiết có lỗ ren bên trong, được sử dụng với bu lông hoặc ty ren tương ứng.

Các Size Bu Lông Chữ T Khác

Ngoài M10, dòng bu lông chữ T S45C còn có nhiều kích thước khác như M12, M14, M16, M18, M20, M22, M24, M27 và M30. Mỗi size có thông số và dải chiều dài riêng.

Xem toàn bộ kích thước tại danh mục Bu lông chữ T để lựa chọn quy cách phù hợp.

Câu Hỏi Thường Gặp Về Bu Lông Chữ T M10

Bu lông chữ T M10 có đường kính bao nhiêu?

Theo quy cách đang sử dụng cho dòng sản phẩm này, D = 10 mm.

Bu lông chữ T M10 có những chiều dài nào?

Hiện có 5 chiều dài: 80, 100, 125, 150 và 175 mm.

Bu lông chữ T M10 được làm bằng vật liệu gì?

Dòng sản phẩm này sử dụng thép S45C.

M10×80 và M10×175 khác nhau ở đâu?

Cả hai đều thuộc nhóm M10, nhưng M10×80 có chiều dài 80 mm còn M10×175 có chiều dài 175 mm. Cần chọn theo chiều cao và kết cấu của hệ thống gá thực tế.

Bu lông chữ T M10 có dùng để gá khuôn được không?

Có thể sử dụng trong hệ thống gá khuôn khi kích thước bu lông, rãnh T, kẹp và các phụ kiện liên quan tương thích với nhau.

Mua Bu Lông Chữ T M10 Tại Aisun

Aisun cung cấp bu lông chữ T M10 S45C với nhiều chiều dài gồm M10×80, M10×100, M10×125, M10×150 và M10×175, phục vụ nhu cầu gá khuôn, bàn máy và hệ thống đồ gá cơ khí.
