Chốt Định Vị MST12

CHỐT ĐỊNH VỊ TRỤ CÓ REN TRONG MST12 – ĐƯỜNG KÍNH D CHUẨN XÁC p6

Chốt định vị MST12 với đường kính thân 12mm và dung sai chuẩn p6 chính là giải pháp hàng đầu, đảm bảo sự cố định tuyệt đối cho những bộ khuôn có kích thước siêu trọng.

1. Khái niệm

Chốt định vị MST12 đường kính thân 12mm, tiêu chuẩn thiết kế với sai số p6. Mã MST với thiết kế lỗ ren âm thông minh giúp kỹ thuật viên sử dụng bu lông (thường là M6) để xoáy vào và kéo chốt ra khỏi lỗ khuôn một cách dễ dàng và chính xác, ngay cả khi chốt được lắp chặt trong các chi tiết máy dày.

2.Đặc điểm kỹ thuật và ứng dụng

2.1.Đặc điểm kỹ thuật

• Đường kính: 12 mm


• Kiểu chốt: Chốt định vị có ren âm M6x1.0

• Cấu tạo: 1 đầu trơn định vị + 1 đầu ren cố định

• Vật liệu: Thép SUJ2, độ cứng 45-50 HRC

• Gia công: dung sai p6 đảm bảo lắp đặt chính xác

Thiết kế: Việc tích hợp ren giúp chốt không bị xê dịch khi khuôn làm việc liên tục ở cường độ cao, đặc biệt hiệu quả với các dòng khuôn yêu cầu tháo lắp bảo trì nhiều lần.

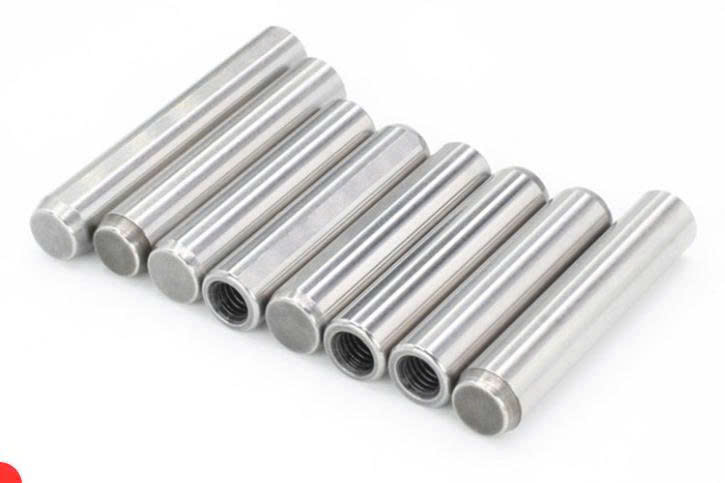

Chốt ren MST

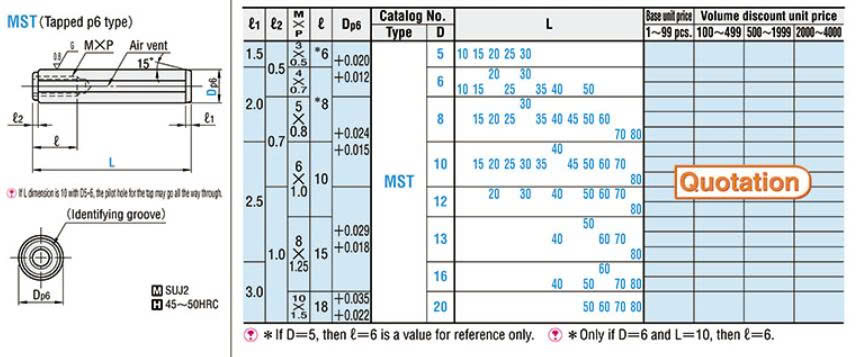

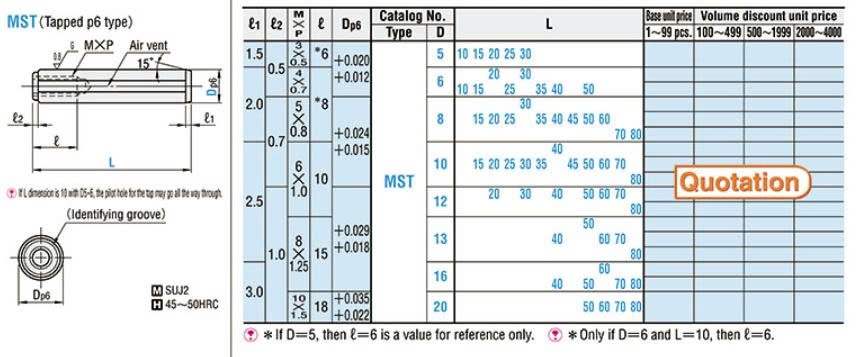

Bảng thông số chốt ren MST

2.2.Ứng dụng

• Khuôn mẫu hạng nặng: Định vị tấm khuôn chính trong khuôn đúc nhôm áp lực, khuôn dập kim loại tấm dày (linh kiện ô tô, điện tử, máy công nghiệp).

• Đồ gá (Jig) hạng nặng: Làm điểm dừng, điểm định vị cho các chi tiết máy yêu cầu chịu lực cắt lớn trên bàn máy CNC.

• Kết cấu máy công nghiệp: Liên kết các cụm chi tiết máy yêu cầu cố định vững chắc hoặc tháo rời bảo trì định kỳ nhưng phải giữ được vị trí chuẩn xác tuyệt đối khi lắp lại.

3.Tại sao nên chọn chốt định vị có ren MST tại Sun Việt?

• Độ ổn định tối đa: Dung sai p6 đảm bảo sự liên kết chặt chẽ nhất, giúp hệ thống không bị xê dịch dù chỉ 1 micromet.

• Bảo vệ lỗ khuôn: Cơ chế rút chốt bằng ren đặc biệt hữu ích cho kiểu lắp chặt p6, giúp tháo chốt mà không làm hư hỏng hốc khuôn đắt tiền.

• Sẵn hàng tại kho: Tổng kho tại 22A Đức Diễn luôn sẵn các quy cách dài của MST20, hỗ trợ giao ngay trong ngày để đáp ứng tiến độ gấp của xưởng.

Sun Việt là đơn vị cung cấp chốt định vị có ren và đầy đủ linh kiện khuôn mẫu với kích thước tiêu chuẩn, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật theo bản vẽ khuôn.
