Chốt định vị là chi tiết dùng để xác lập vị trí tương đối giữa các phần lắp ghép. Trong bộ khuôn, cần phân biệt chốt định vị các tấm với trục–bạc dẫn hướng chuyển động. Hai nhóm có thể cùng xuất hiện nhưng không làm cùng một nhiệm vụ.
Khi xem một chốt trên bản vẽ, câu hỏi đầu tiên là: chi tiết này định vị phần nào, phần đó có chuyển động khi làm việc hay chỉ tháo ra lúc bảo trì? Câu trả lời giúp tránh chọn linh kiện chỉ theo tên gọi hoặc đường kính.
Phân biệt định vị, kẹp giữ và dẫn hướng
| Nhiệm vụ | Điều cần hiểu | Thông tin cần xem |
|---|---|---|
| Định vị các phần lắp ghép | Xác lập quan hệ vị trí theo thiết kế | Vùng định vị, lỗ lắp và chuẩn liên quan |
| Kẹp giữ bằng vít | Tạo liên kết kẹp giữa các chi tiết | Kết cấu liên kết và yêu cầu siết |
| Dẫn hướng chuyển động | Kiểm soát đường chuyển động của một cụm | Cặp trục–bạc, hành trình và đối tượng được dẫn |
Đây là cách phân biệt chức năng khi đọc bản vẽ, không phải phép tính phân bố tải. Không suy ra chốt chỉ chịu một loại lực hoặc vít luôn chịu toàn bộ lực cắt. Việc phân công chịu lực thuộc thiết kế liên kết của từng bộ khuôn.
Những đặc điểm phải đọc đúng trên chốt
- Thân định vị: đọc đường kính, chiều dài làm việc và yêu cầu bề mặt của đúng chi tiết.
- Đầu chốt: phân biệt phần vát dẫn vào lỗ, lỗ ren để tháo và các hình học khác; không coi chúng là một kiểu duy nhất.
- Vùng lắp: có thể khác giữa các đoạn của một chốt. Catalogue MISUMI có cả loại ghi dung sai theo từng vùng.
- Đường tháo: xác định có tiếp cận được đầu đối diện hay phải dùng dụng cụ ghép với lỗ ren.
Catalogue có nhiều biến thể vật liệu và dung sai; một khoảng độ cứng hay ký hiệu lắp không đại diện cho mọi chốt. Không gắn nhãn tương thích DIN, JIS hoặc ISO cho hàng cung cấp khi chưa đối chiếu đúng tiêu chuẩn và bản vẽ.
Chọn theo vị trí sử dụng, không chỉ theo mã hàng
| Tình huống | Nên xác nhận trước | Không nên làm |
|---|---|---|
| Thay một chốt đang dùng | Bản vẽ, số đo thực tế và tình trạng lỗ | Chọn mã gần giống rồi mặc định lắp thay |
| Chi tiết cần tháo bảo trì | Không gian dụng cụ và đường lấy chốt | Chỉ chọn theo độ dài nhìn thấy |
| Tấm lắp lại bị lệch | Mặt tựa, bẩn, vết hỏng và vùng định vị | Quy ngay cho chốt hoặc ép cưỡng bức |
| Chốt khó lắp hoặc khó tháo | Yêu cầu lắp, sai lệch lỗ và phương pháp thao tác | Tự chọn lượng dôi hoặc lượng bôi trơn chung |
Hồ sơ tối thiểu khi hỏi mua hoặc thay thế
Chuẩn bị bản vẽ hoặc ảnh vị trí lắp, đường kính và chiều dài cần đối chiếu, hình dạng hai đầu, yêu cầu vật liệu nếu có, cùng cách tháo dự kiến. Với lỗ đã làm việc lâu ngày, cần có kết quả kiểm tra lỗ; chốt mới không tự sửa được lỗ bị mòn hoặc sai vị trí.

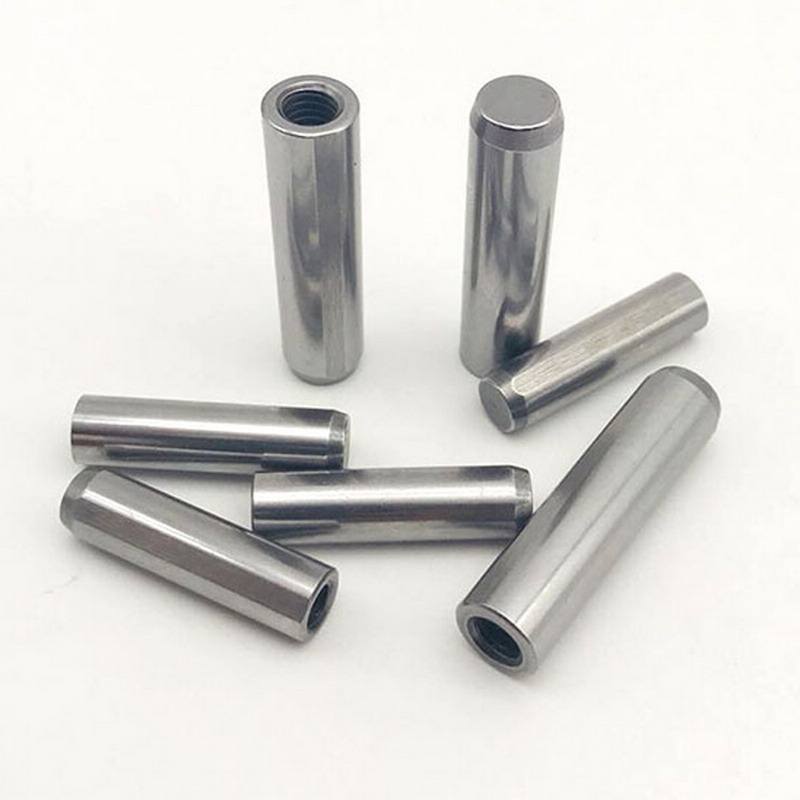

Để chọn theo đường tháo, đọc so sánh chốt trơn và chốt có lỗ ren. Để tránh nhầm với một hệ chuyển động, xem trục dẫn hướng khuôn. Các chốt định vị trơn và chốt định vị có ren trong danh mục AISUN là điểm đối chiếu hàng, không thay bản vẽ lắp.
Nguồn kỹ thuật
MISUMI, Dowel Pins / Dowel Removal Jigs, catalogue Mỹ 2019, trang 2454–2455: bản vẽ các vùng làm việc, chốt có lỗ ren và dụng cụ tháo.
