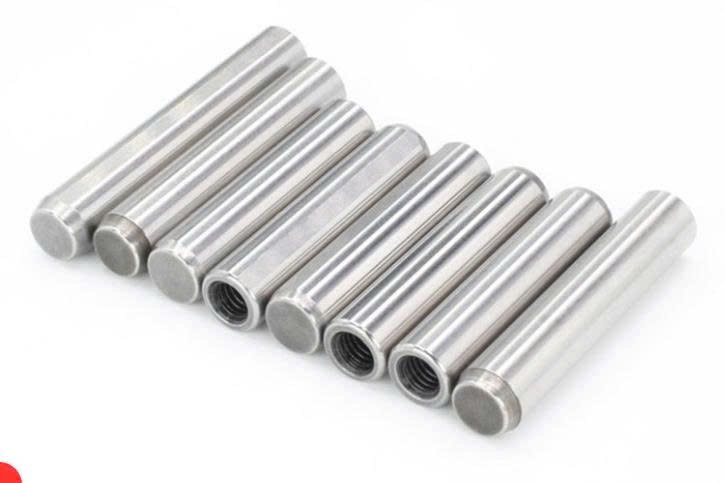

Chốt định vị MSTP16

Chốt định vị có ren MSTP16-Linh kiện quan trọng lắp khuôn

1. Khái niệm

• Chốt định vị MSTP16 (Tapped Dowel Pin) là linh kiện định vị hạng nặng, chuyên dụng cho các bộ khuôn dập, khuôn ép nhựa kích thước lớn hoặc các hệ thống đồ gá máy CNC.

• Với đường kính thân lên đến 16mm và thiết kế ren âm, đây là giải pháp tối ưu cho những vị trí cần lực giữ lớn và sự linh hoạt trong bảo trì.

2.Thông số kỹ thuật

• Đường kính D=16mm

• Chiều dài L= 40,50,60,70 mm

• Thép SUJ2

• Độ cứng 58HRC

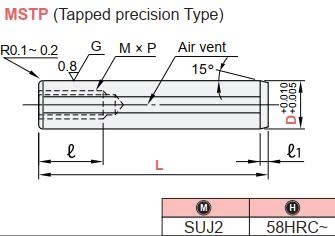

Bản vẽ MSTP

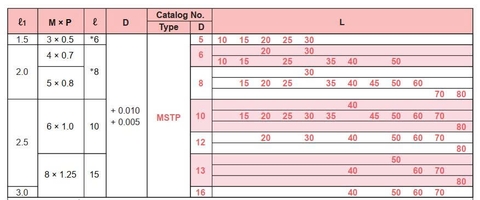

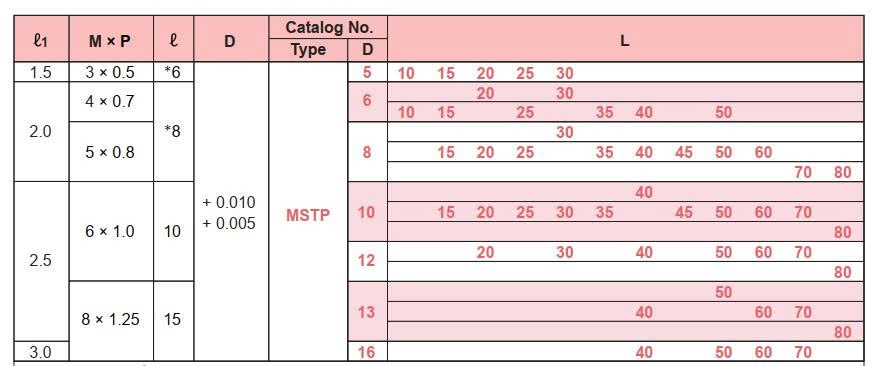

Bảng thông số MSTP

3.Đặc điểm và ứng dụng

3.1 Đặc điểm:

• Khả năng chịu lực cực tốt: Với đường kính 16mm, chốt có độ bền cắt và khả năng chống biến dạng vượt trội, phù hợp cho các tấm khuôn dập tấm dày hoặc khuôn đúc áp lực lớn.

• Độ chính xác chuẩn p6: Thân chốt được mài chính xác theo tiêu chuẩn p6, đảm bảo độ dôi lắp ghép hoàn hảo và sự đồng tâm tuyệt đối giữa các bộ phận.

• Tháo lắp thông minh: Lỗ ren trong giúp việc tháo chốt từ các lỗ sâu trở nên đơn giản, rút ngắn thời gian dừng máy khi cần vệ sinh hay sửa chữa.

3.2 Ứng dụng

• Khuôn ép nhựa- dập kim loại & Khuôn đúc: Định vị các tấm khuôn chính, nơi chịu áp lực va đập liên tục.

• Hệ thống Jig & Fixture lớn: Sử dụng làm chốt định vị phôi cho các chi tiết máy hạng nặng trong gia công cơ khí.

• Máy móc công nghiệp: Liên kết các chi tiết máy yêu cầu vị trí cố định chính xác nhưng vẫn phải dễ dàng tháo rời để bảo dưỡng.

4. Tại sao nên chọn chốt định vị có ren MSTP tại Sun Việt?

• Đảm bảo tiến độ: Lắp là khớp ngay, không tốn thời gian gia công lại.

• Độ bền cao: Chịu mài mòn tốt trong môi trường sản xuất cường độ cao.

• Dễ đặt hàng: Mã hàng MSTP16 chuẩn hóa giúp bộ phận mua hàng báo giá và quyết toán vật tư nhanh chóng.
