Chốt nâng dẫn hướng cho khuôn mẫu GLS4/6/8/10

Mô tả sản phẩm
Hướng dẫn mua hàng

Chốt nâng dẫn hướng GLS6 là một linh kiện khuôn dập quan trọng giúp nâng tấm stripper hoặc chi tiết trung gian, đồng thời đảm bảo chuyển động dẫn hướng chính xác trong quá trình đóng – mở khuôn.

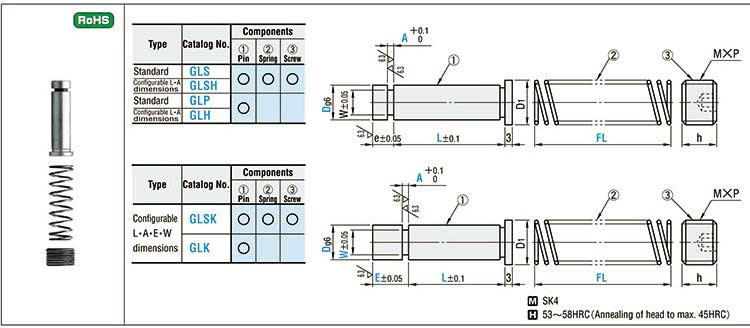

Chốt nâng dẫn hướng GLS6 được thiết kế-gia công theo chuẩn misumi gồm chốt nâng, lò xo, vít cố định với kích thước D-L-A-WF sau:

Đường kính chốt D=4-6-8-10-13-16-20 (mm)
Chiều dài chốt nâng L= 10-15-20-22-25-28-30-35-40-45-50-55-60-70 (mm)
Kích thước A=0.8 (mm)

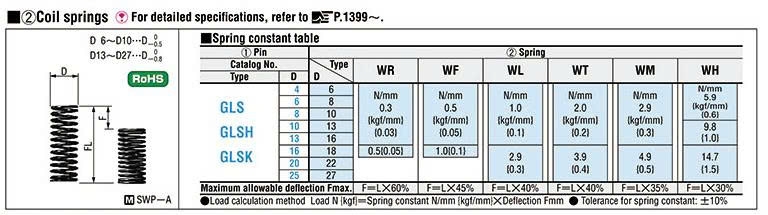

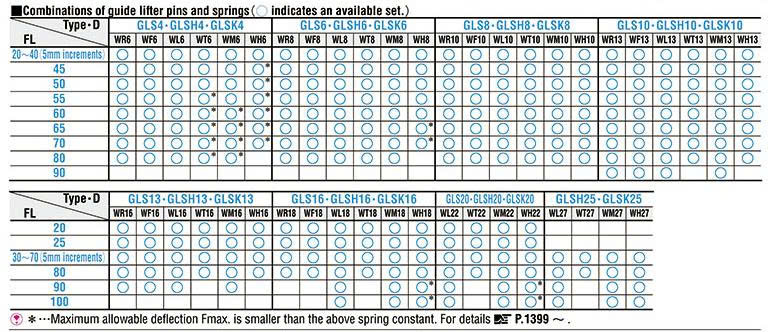

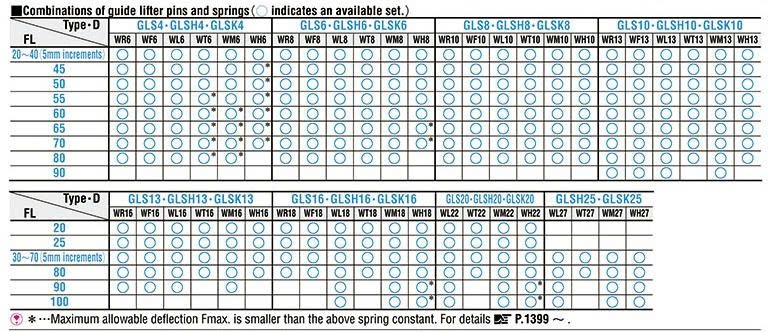

Chiều dài lò xo WL(FL)=20-25-30-35-40-45-50-55-60-65-70-80-90-100 (mm)

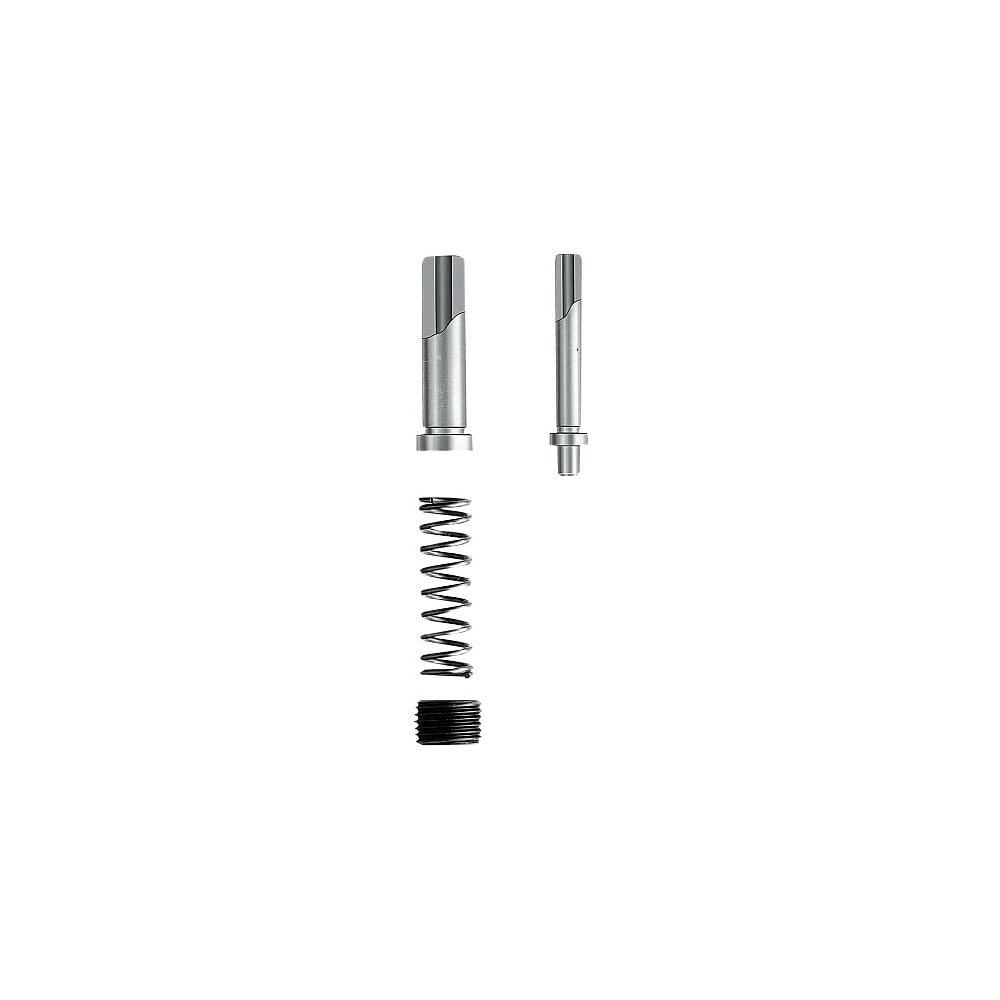

Cấu tạo của bộ chốt nâng GLS

Một bộ GLS tiêu chuẩn gồm:

🔹 1. Chốt nâng (Lifter Pin)

Gia công chính xác cao
Đảm bảo độ đồng tâm và độ cứng bề mặt
Chịu mài mòn và tải trọng va đập

🔹 2. Lò xo chịu tải

Tạo lực nâng ổn định
Hỗ trợ chuyển động hồi vị nhanh
Phù hợp môi trường làm việc tần suất cao

🔹 3. Vít cố định

Giữ cố định bộ chốt vào tấm khuôn
Đảm bảo an toàn khi vận hành

Việc thiết kế đồng bộ giúp GLS hoạt động ổn định hơn so với việc lắp từng chi tiết rời.

Ưu điểm của GLS – Bộ hoàn chỉnh

Lắp đặt nhanh, đồng bộ
Độ chính xác cao, chuyển động ổn định
Giảm rung và sai lệch khi dập
Chịu tải và chịu va đập tốt
Dễ bảo trì và thay thế
Phù hợp khuôn dập tốc độ cao

Nhờ cấu trúc hoàn chỉnh, GLS giúp tối ưu thời gian lắp ráp khuôn và hạn chế sai sót kỹ thuật trong quá trình thiết kế.

Ứng dụng của bộ chốt nâng GLS

GLS được sử dụng rộng rãi trong:

Khuôn dập kim loại chính xác
Khuôn dập liên hoàn
Khuôn dập ngành ô tô, điện – điện tử
Cơ cấu nâng tấm stripper
Hệ thống cần chuyển động nâng – hạ ổn định

Đặc biệt phù hợp với các khuôn có tải trọng lớn và tần suất vận hành cao.

Vì sao nên chọn GLS tại Sun Việt?

Sun Việt cung cấp bộ chốt nâng dẫn hướng GLS:

Gia công chính xác cao
Vật liệu bền, chịu mài mòn tốt
Đồng bộ đầy đủ chốt – lò xo – vít
Hỗ trợ tư vấn theo bản vẽ kỹ thuật
Giao hàng nhanh, đầy đủ kích thước

Thông tin liên hệ Sun Việt

CÔNG TY TNHH THƯƠNG MẠI VÀ SẢN XUẤT SUN VIỆT
📍 22A Đức Diễn, P. Phú Diễn, TP. Hà Nội
📞 Hotline: 0964 892 035
📧 Email: support@sunei.vn
🌐 Website: https://aisun.vn
