Lò xo khuôn mẫu, phân biệt màu sắc và ứng dụng

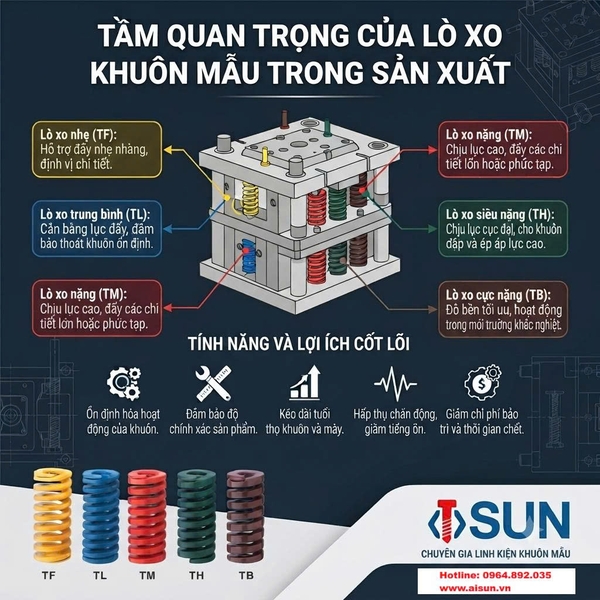

Trong các linh kiện khuôn mẫu, lò xo là linh kiện đóng vai trò cung cấp lực hồi (lực nén) để đưa các tấm khuôn hoặc hệ thống ty đẩy về vị trí ban đầu. Việc phân biệt các màu sắc lò xo là cực kỳ quan trọng vì mỗi màu đại diện cho một cấp độ tải trọng và độ cứng (Spring Rate) khác nhau. Lò xo khuôn kết hợp với bộ dẫn hướng, bạc vai, pin đẩy, pin hồi để tạo nên một hệ thống hoạt động nhịp nhàng và chính xác.
Dưới đây là bảng phân biệt chi tiết các loại lò xo khuôn mẫu theo tiêu chuẩn quốc tế (thường gặp nhất là tiêu chuẩn ISO 10243):

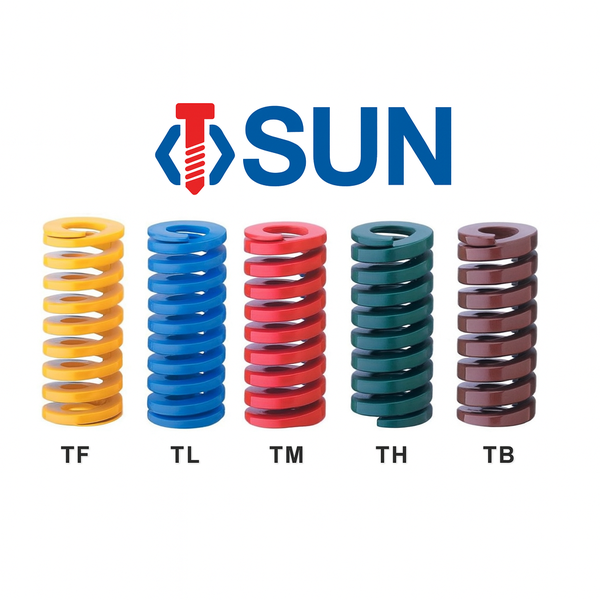

Ý NGHĨA CÁC MÀU SẮC LÒ XO KHUÔN MẪU
| Màu sắc | Cấp độ tải trọng | Đặc tính kỹ thuật | Ứng dụng phổ biến |
| Màu Vàng | Tải trọng cực nhẹ (Extra Light Load) | Sợi lò xo mỏng, độ nén tối đa có thể lên tới 50% chiều dài tự do. | Dùng cho các chi tiết nhỏ, lực đẩy nhẹ, khuôn nhựa linh kiện điện tử. |
| Màu Xanh Dương | Tải trọng nhẹ (Light Load) | Độ cứng trung bình thấp. Độ nén tối ưu khoảng 40%. | Sử dụng phổ biến nhất trong các tấm đẩy (Ejector plate) của khuôn ép nhựa. |
| Màu Đỏ | Tải trọng trung bình (Medium Load) | Sợi lò xo dày hơn. Độ nén tối ưu khoảng 25-30%. | Dùng cho các bộ khuôn dập hoặc khuôn nhựa có hệ thống linh kiện nặng. |
| Màu Xanh Lá | Tải trọng nặng (Heavy Load) | Lực nén rất mạnh. Độ nén tối ưu khoảng 20-25%. | Chuyên dùng cho khuôn dập tấm dày, các vị trí cần lực ép lớn để giữ phôi. |
| Màu Nâu | Tải trọng cực nặng (Extra Heavy Load) | Sợi thép dẹt, độ cứng rất lớn. Độ nén tối ưu chỉ khoảng 15-20%. | Dùng trong các điều kiện khắc nghiệt, khuôn dập công nghiệp nặng, lực ép cực đại. |
CÁCH PHÂN BIỆT VÀ LỰA CHỌN KỸ THUẬT
Để chọn đúng lò xo cho website Aisun.vn, bạn cần tư vấn cho khách hàng dựa trên 3 yếu tố sau:
1. Dựa vào hình dạng sợi thép
-
Lò xo khuôn mẫu chuyên dụng: Thường có sợi thép hình chữ nhật (Rectangular wire). Thiết kế này giúp lò xo chịu được tải trọng lớn hơn và có hành trình nén dài hơn so với lò xo sợi tròn thông thường trong cùng một khoảng không gian lắp đặt.
2. Dựa vào hành trình nén (Stroke)
-
Lò xo màu sáng (Vàng, Xanh dương) có hành trình dài nhưng lực yếu.
-
Lò xo màu tối (Xanh lá, Nâu) có hành trình ngắn nhưng lực rất mạnh.
-
Lưu ý: Tuyệt đối không nén lò xo đến mức tối đa (nén bệt) vì sẽ làm lò xo nhanh chóng bị mỏi và gãy.
3. Dựa vào điều kiện vận hành
-
Môi trường nhiệt độ cao: Cần chọn lò xo làm từ thép hợp kim chịu nhiệt (thường là thép Cr-V hoặc Cr-Si) để tránh bị mất lực nén khi khuôn nóng lên.
-
Tần suất đóng mở: Nếu khuôn chạy liên tục (chu kỳ ngắn), nên chọn lò xo có cấp tải trọng cao hơn 1 bậc và chỉ sử dụng 20-25% hành trình nén để kéo dài tuổi thọ.
MẸO BẢO TRÌ LÒ XO TRÊN KHUÔN
-
Lắp đặt mồi (Pre-load): Luôn để lò xo ở trạng thái nén nhẹ (khoảng 5% chiều dài) khi khuôn ở trạng thái nghỉ để tránh lò xo bị xê dịch hoặc rung động gây ồn.
-
Thay thế đồng bộ: Khi một lò xo trong cụm bị gãy, nên thay thế toàn bộ lò xo trong cụm đó để đảm bảo lực cân bằng, tránh làm lệch tấm khuôn.
Thông điệp cho khách hàng: "Tại Aisun.vn, chúng tôi cung cấp đầy đủ các loại lò xo khuôn mẫu tiêu chuẩn với độ đàn hồi chính xác, giúp hệ thống khuôn của bạn vận hành bền bỉ qua hàng triệu chu kỳ."
