PHÂN BIỆT CÁC LOẠI CHỐT TRONG KHUÔN MẪU VÀ CÁCH LỰA CHỌN ĐÚNG

05 tháng 06 2026

CÔNG TY TNHH TM VÀ SX SUN VIỆT

Chốt khuôn mẫu là gì?

Trong ngành khuôn dập, khuôn ép nhựa và khuôn đúc, chốt khuôn là nhóm linh kiện khuôn mẫu có nhiệm vụ định vị, dẫn hướng, hồi vị hoặc cố định các chi tiết khuôn. Việc lựa chọn đúng loại chốt giúp tăng độ chính xác, giảm mài mòn và kéo dài tuổi thọ khuôn.

Chốt khuôn mẫu

1. Chốt định vị (Dowel Pin)

Chức năng:

Chốt định vị dùng để cố định chính xác vị trí giữa hai hoặc nhiều chi tiết lắp ghép.

Phân loại:

Chốt định vị trơn (MS,MSV)

Chốt định vị có ren (MSTP,MSTM)

Chốt côn định vị chính xác cao (TPN,TPH)

Ứng dụng:

Khuôn ép nhựa

Khuôn dập

Khuôn đúc nhôm

Đồ gá cơ khí

Hệ thống đóng gói,chiết suất tự động hóa

Chốt định vị khuôn mẫu

Chốt côn định vị TPN

Chốt định vị có ren MSTP

2.Chốt dẫn hướng (Guide Pin)

Chức năng:

Chốt dẫn hướng ( hoặc rục dẫn hướng) giúp hai nửa khuôn đóng mở đúng tâm.

Phân loại:

Chốt dẫn hướng SGOH,SGPH

Chốt dẫn hướng GPJL,GPJ

Chốt dẫn hướng EGH, MRP

Chốt dẫn hướng SGOR,SGPR

Ứng dụng:

Khuôn ép nhựa

Khuôn dập liên hoàn

Khuôn đúc nhôm

Khuôn tốc độ cao

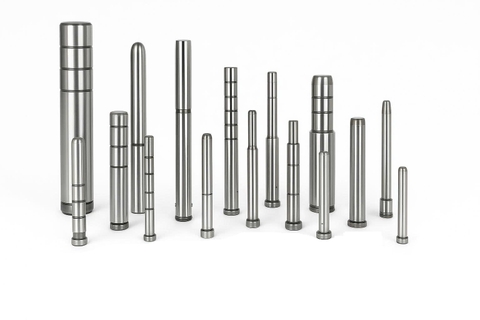

Trục/Chốt dẫn hướng khuôn

3. Chốt hồi (Return Pin)

Chức năng:

Chốt hồi giúp cụm đẩy,tấm đẩy trở về vị trí ban đầu sau khi sản phẩm được đẩy ra khỏi khuôn.

Phân loại:

Chốt hồi RP

Ứng dụng:

Khuôn ép nhựa

Hệ thống pin đẩy, tấm đẩy

Ưu điểm:

Tăng độ an toàn cho cụm đẩy

Hạn chế kẹt khuôn

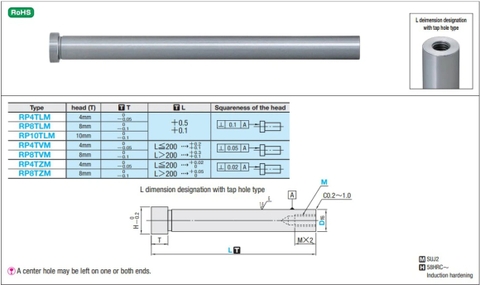

Chốt hồi khuôn (Return Pin)

4. Chốt đẩy (Ejector Pin)

Chức năng:

Chốt đẩy hay pin đẩy,ty đẩy (Ejector pin) có nhiệm vụ đẩy sản phẩm ra khỏi lòng khuôn sau khi gia công.

Phân loại:

Chốt đẩy thắng: EPJ,EPN (SKD61)

Chốt đẩy bậc

Chốt đẩy ống

Chốt đẩy xiên

Ứng dụng:

Khuôn ép nhựa

Khuôn đúc áp lực

Chốt đẩy khuôn (Ejector Pin)

5. Bảng so sánh nhanh các loại chốt khuôn

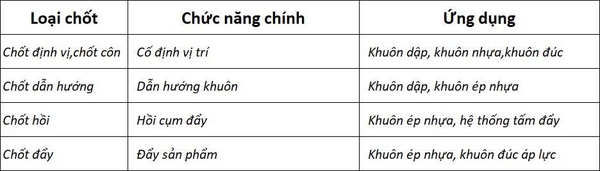

Bảng so sánh chốt khuôn

Lưu ý quan trọng:

Bảng so sánh chỉ đúng tương đối để người mua hàng tham khảo, trong một số trường hợp đặc biệt thì chốt khuôn có thể dùng thay thế lẫn nhau nếu phù hợp quy trình sản xuất của nhà máy.
