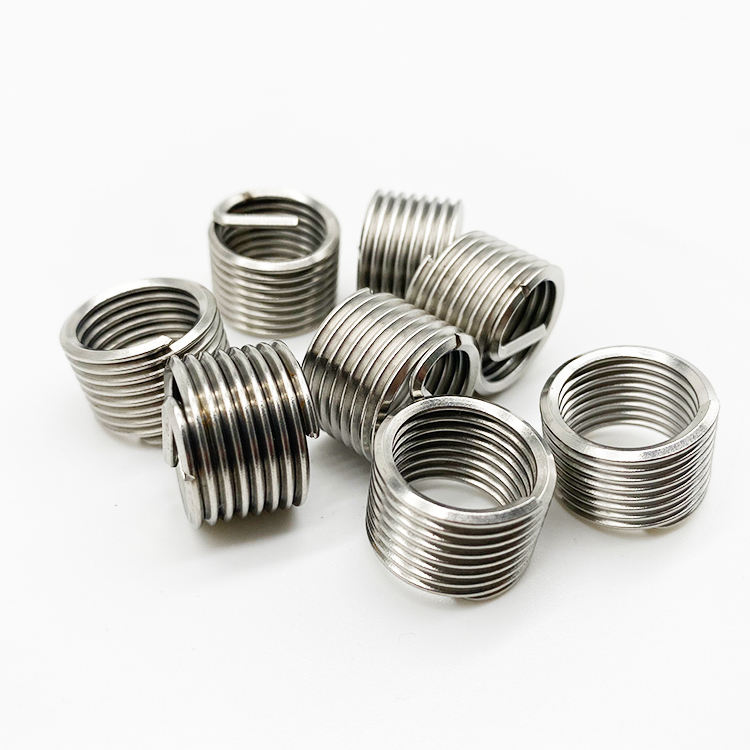

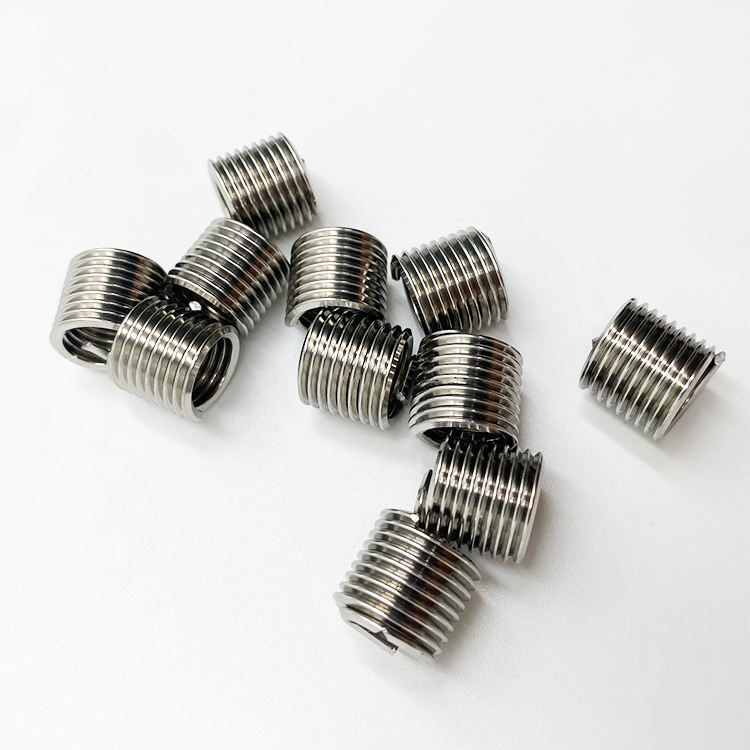

Ren cấy helicoil 2-56 UNC

I. Ren cấy helicoil 2-56 UNC là gì?

1. Khái niệm

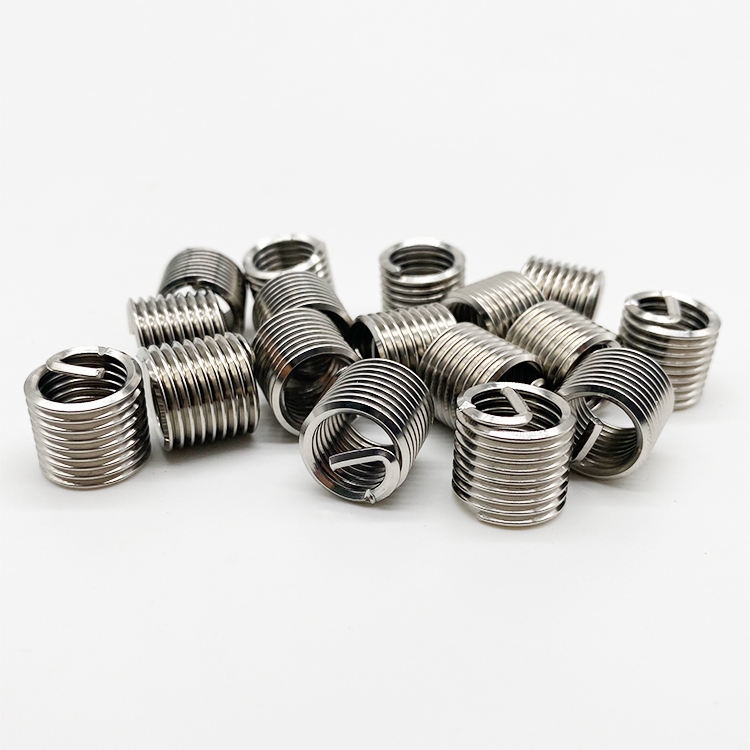

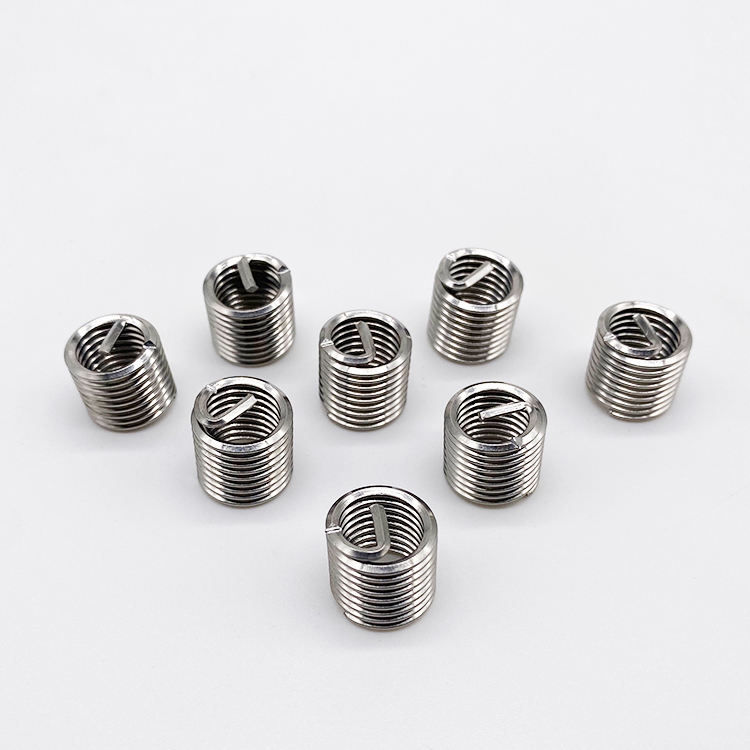

Ren cấy Helicoil 2-56 UNC là ren cấy hệ inch có ren trong #2-56 UNC, được sử dụng để phục hồi hoặc gia cường các lỗ ren nhỏ trên chi tiết cơ khí. Đây là kích thước ren rất nhỏ, phù hợp với các cụm lắp ráp yêu cầu độ chính xác cao, kích thước gọn và sử dụng vít tiêu chuẩn 2-56 UNC.

Ren cấy có dạng dây xoắn tiết diện hình thoi, sau khi lắp vào lỗ đã gia công sẽ tạo ra một ren trong mới cho vít 2-56 UNC. Cấu tạo này đặc biệt hữu ích khi ren trực tiếp trên vật liệu nền có nguy cơ bị mòn hoặc trờn sau nhiều lần tháo lắp. Heli-Coil cũng sử dụng ren cấy dạng dây chính xác để tạo ren trong có độ bền cao trong các vật liệu nền khác nhau.

-> Tìm hiểu thêm: Ren cấy hệ inch UNC là gì?

2. Thông số 2-56 UNC nghĩa là gì?

Thông số 2-56 UNC có thể được hiểu như sau:

• #2: kích thước danh nghĩa của vít theo hệ Unified.

• 56: có 56 ren trên mỗi inch, tương đương bước ren khoảng 0,4536 mm.

• UNC: Unified National Coarse, thuộc hệ ren Unified Coarse.

Với kích thước rất nhỏ như #2-56, việc lựa chọn đúng ren cấy, taro và dụng cụ lắp đặt rất quan trọng. Heli-Coil có dụng cụ lắp chuyên dụng riêng cho ren #2-56 UNC, cho thấy đây là kích thước cần sử dụng đúng hệ dụng cụ thay vì áp dụng dụng cụ của các kích thước lớn hơn.

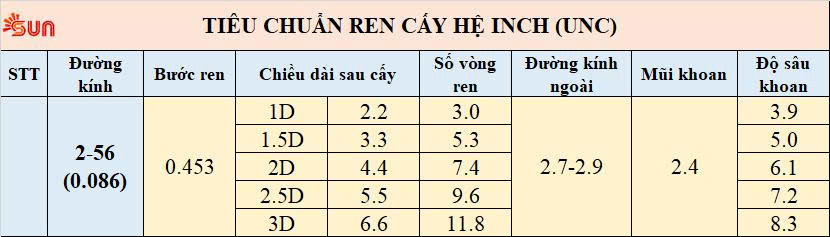

Thông số kỹ thuật ren cấy Helicoil 2-56 UNC

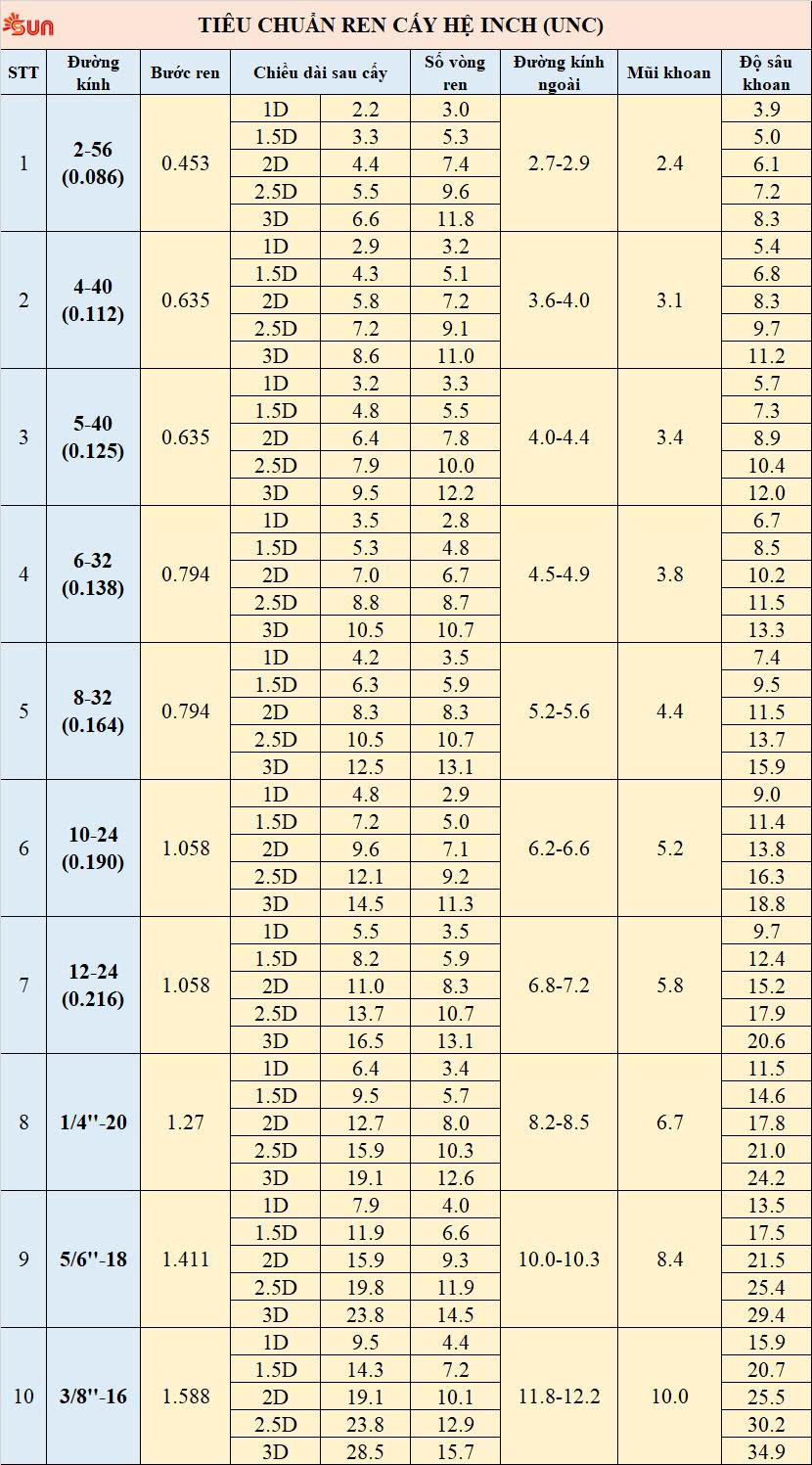

Bảng thông số kỹ thuật chi tiết Ren cấy helicoil 2-56 UNC

-> Để phân biết với ren hệ inch UNF, tham khảo bài viết: Phân biệt UNC, UNF và hướng dẫn đọc thông số

II. Ren cấy 2-56 UNC thường dùng ở đâu?

Do kích thước #2 rất nhỏ, ren cấy 2-56 UNC phù hợp với các cụm cơ khí nhỏ và thiết bị yêu cầu độ chính xác cao.

Một số ứng dụng có thể gặp:

• Thiết bị điện và điện tử.

• Thiết bị đo lường, dụng cụ chính xác.

• Cơ cấu cơ khí kích thước nhỏ.

• Thiết bị hàng không và hàng không vũ trụ.

• Các cụm máy cần sử dụng vít #2-56 UNC.

• Vị trí ren nhỏ trên chi tiết nhôm hoặc hợp kim cần gia cường.

III. Lắp ren cấy 2-56 UNC cần những gì?

Một bộ lắp đặt cơ bản cần có:

1. Mũi khoan 2,4 mm theo thông số của sản phẩm.

2. Taro STI 2-56 UNC phù hợp.

3. Dụng cụ lắp ren cấy dành cho kích thước #2-56.

4. Dụng cụ xử lý tang sau khi lắp nếu sử dụng loại ren cấy có tang.

Quy trình cơ bản:

Khoan → Taro STI → Làm sạch lỗ → Lắp Helicoil → Xử lý tang → Kiểm tra ren.

Taro STI không phải taro 2-56 thông thường. Đây là loại taro dùng để tạo ren ngoài chuyên dụng trong vật liệu nền, sau đó ren cấy mới được lắp vào. Heli-Coil có bảng kích thước taro STI riêng cho #2-56 UNC.

Cách lắp đặt ren cấy hệ inch cũng tương tự Helicoil thông thường, vui lòng tham khảo tại video bên dưới:

Quy trình cấy ren Helicoil bằng dụng cụ cầm tay

IV. Câu hỏi thường gặp

1. Ren cấy 2-56 UNC có phải ren M2 không?

Không. 2-56 UNC và M2 là hai hệ ren khác nhau. Không nên dùng vít M2 thay cho vít 2-56 UNC chỉ vì kích thước đường kính gần nhau.

2. 56 trong 2-56 có nghĩa là gì?

56 là số vòng ren trên một inch (56 TPI). Giá trị này tương đương bước ren khoảng 0,4536 mm.

3. 1D, 1.5D, 2D, 2.5D và 3D khác nhau ở đâu?

Đây là các lựa chọn về chiều dài ren cấy sau khi lắp. Với mã này, chiều dài lần lượt khoảng 2,2; 3,3; 4,4; 5,5 và 6,6 mm.

4. Có thể dùng taro 2-56 thông thường để lắp Helicoil không?

Không nên. Ren cấy cần lỗ được gia công bằng taro STI đúng kích thước để đảm bảo đường kính và biên dạng ren ngoài phù hợp với ren cấy.

Liên hệ để được tư vấn mã ren cấy 2-56 UNC phù hợp với chi tiết và dụng cụ lắp đặt của bạn.
