I. Tổng quan về ren cấy hệ inch
Ren cấy hệ inch là giải pháp phục hồi và gia cường ren được sử dụng cho các chi tiết sử dụng vít, bu lông theo tiêu chuẩn inch. Ren cấy tạo ra một lớp ren trong mới bên trong lỗ đã gia công, giúp khắc phục ren bị hỏng, tăng khả năng chống mài mòn và hỗ trợ tháo lắp nhiều lần.
Khác với ren cấy hệ mét như M3, M4, M6..., ren cấy hệ inch sử dụng các kích thước và bước ren theo hệ Unified. Đây là lựa chọn phổ biến cho máy móc nhập khẩu, thiết bị công nghiệp, ô tô, hàng không và các cụm cơ khí sử dụng tiêu chuẩn Mỹ.
1. Ren cấy hệ inch là gì?
Ren cấy hệ inch được thiết kế để tạo lại ren trong theo kích thước inch sau khi lắp vào chi tiết. Tùy từng loại sản phẩm, ren cấy có thể được chế tạo dạng dây xoắn Helicoil hoặc các cấu trúc ren cấy khác.
Thông số ren thường được thể hiện bằng kích thước danh nghĩa + số ren trên mỗi inch (TPI) + loại ren.
Ví dụ 1: 1/4-20 UNC
Trong đó:
- 1/4: đường kính danh nghĩa 1/4 inch.
- 20: có 20 ren trên mỗi inch.
- UNC: Unified National Coarse.
Ví dụ 2: 1/4-28 UNF
Trong đó:
- 1/4: đường kính danh nghĩa 1/4 inch.
- 28: có 28 ren trên mỗi inch.
- UNF: Unified National Fine.
Vì vậy, chỉ nhìn vào đường kính danh nghĩa là chưa đủ. Khi lựa chọn ren cấy hệ inch, cần xác định chính xác TPI và loại ren UNC hoặc UNF.
2. Các loại ren cấy hệ inch phổ biến
Trong hệ Unified, hai nhóm ren được sử dụng phổ biến nhất là UNC và UNF.
a. Ren cấy hệ inch UNC
UNC (Unified National Coarse) là hệ ren thô, có số TPI thấp hơn so với UNF ở cùng đường kính danh nghĩa.
UNC thường được sử dụng trong: Máy móc công nghiệp, kết cấu cơ khí, ô tô, thiết bị sử dụng tiêu chuẩn Mỹ, các vị trs cần khả năng lắp ráp thuận tiện,...
👉 Xem danh mục: [Ren cấy Helicoil UNC]
b. Ren cấy hệ inch UNF
UNF (Unified National Fine) là hệ ren mịn, có số TPI cao hơn UNC với cùng đường kính danh nghĩa.
UNF thường được lựa chọn cho: Cơ khí chính xác, thiết bị điều chỉnh lực siết, các chi tiết có thành mỏng, các cụm lắp ráp có sử dụng vít ren mịn,...
👉 Xem danh mục: [Ren cấy Helicoil UNF]
II. UNC và UNF khác nhau như thế nào?
1. Sự khác nhau giữa UNC và UNF

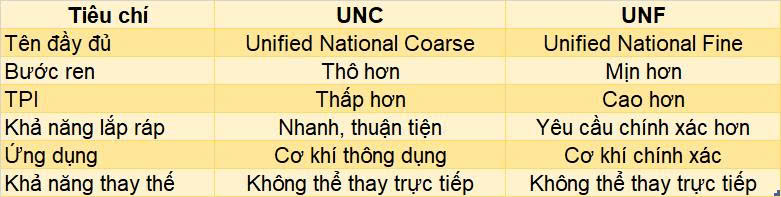

Bảng so sánh ren hệ inch UNC và UNF
Ví dụ: 1/4-20 UNC và 1/4-28 UNF có cùng đường kính danh nghĩa 1/4 inch nhưng hoàn toàn khác nhau về bước ren.
Do đó, không thể dùng vít 1/4-20 UNC cho ren 1/4-28 UNF.
2. Cách đọc thông số ren cấy hệ inch
Một thông số như: 5/16-18 UNC có thể đọc như sau:
- 5/16: đường kính danh nghĩa.
- 18: 18 TPI.
- UNC: ren Unified Coarse.
Trong khi: 5/16-24 UNF có:
- 5/16: cùng đường kính danh nghĩa.
- 24: 24 TPI.
- UNF: ren Unified Fine.
Điểm quan trọng là TPI càng lớn thì khoảng cách giữa các ren càng nhỏ.
👉 Nếu chưa quen đọc thông số ren inch, có thể tham khảo bài Hướng dẫn đọc thông số ren cấy hệ inch.
III. Những thông số cần xác định khi chọn ren cấy hệ inch
Để chọn đúng mã, nên xác định ít nhất 5 thông tin:
1. Kích thước ren
Ví dụ:
- 2-56
- 1/4-20
- 5/16-18
- 3/8-16
2. Loại ren
- UNC
- UNF
Không nên chỉ cung cấp đường kính mà bỏ qua TPI và loại ren.
3. Chiều dài ren cấy
Các chiều dài phổ biến:
- 1D
- 1.5D
- 2D
- 2.5D
- 3D
Chiều dài phù hợp phụ thuộc vào chiều sâu lỗ, chiều dài phần ren làm việc và yêu cầu tải trọng.
4. Vật liệu
Tùy ứng dụng có thể lựa chọn vật liệu ren cấy khác nhau như inox 304, inox 316 hoặc Nitronic 60.
Việc lựa chọn vật liệu nên dựa trên môi trường làm việc, nhiệt độ, độ ăn mòn, mức độ rung động và tần suất tháo lắp.
IV: Ren cấy hệ inch được sử dụng ở đâu?
Ren cấy hệ inch thường xuất hiện trong các thiết bị có nguồn gốc hoặc thiết kế theo tiêu chuẩn Mỹ và các tiêu chuẩn kỹ thuật liên quan.
Một số ứng dụng phổ biến:
- Máy móc công nghiệp nhập khẩu.
- Ô tô và xe chuyên dụng.
- Hàng không, hàng không vũ trụ.
- Thiết bị điện và điện tử.
- Máy CNC.
- Khuôn mẫu và đồ gá.
- Thiết bị cơ khí chính xác.
Đặc biệt, ren cấy có giá trị khi lỗ ren được gia công trên nhôm hoặc hợp kim nhẹ, nơi ren trực tiếp có thể bị mòn hoặc hư hỏng sau nhiều chu kỳ tháo lắp.
V. Ren cấy hệ inch cần taro gì?
Đây là điểm rất quan trọng khi gia công ren cấy.
Không sử dụng taro ren trong thông thường để chuẩn bị lỗ lắp Helicoil. Ren cấy dạng Helicoil cần sử dụng taro STI (Screw Thread Insert Tap) tương ứng với kích thước và loại ren.
Quy trình cơ bản:
Khoan → Taro STI → Làm sạch lỗ → Lắp ren cấy → Hoàn thiện → Kiểm tra ren
Ví dụ, nếu cần lắp ren cấy Helicoil 2-56 UNC, phải sử dụng dụng cụ và taro STI phù hợp với đúng kích thước 2-56 UNC.
👉 Xem thêm: Taro STI là gì? Cách chọn taro cho ren cấy
VI. Câu hỏi thường gặp
1. Ren cấy hệ inch có thay thế được ren hệ mét không?
Không. Ren inch và ren mét sử dụng hệ quy đổi và bước ren khác nhau. Không nên thay thế trực tiếp nếu không xác định chính xác tiêu chuẩn của mối ghép.
2. UNC và UNF có dùng chung được không?
Không. Ví dụ 1/4-20 UNC và 1/4-28 UNF có cùng đường kính danh nghĩa nhưng khác số TPI và bước ren.
3. TPI là gì?
TPI (Threads Per Inch) là số ren trên mỗi inch. Đây là thông số quan trọng để xác định bước ren của ren inch.
4. Ren cấy hệ inch có dùng được cho nhôm không?
Có. Ren cấy thường được sử dụng để gia cường các lỗ ren trên nhôm và hợp kim nhẹ, đặc biệt tại các vị trí cần tháo lắp nhiều lần.
5. Có thể đặt kích thước ren cấy hệ inch không có sẵn không?
Có thể hỗ trợ tìm kiếm và đặt các kích thước, chiều dài hoặc cấu hình theo yêu cầu. Ngoài các mã tiêu chuẩn, khách hàng có thể liên hệ để kiểm tra khả năng cung cấp mã phi tiêu chuẩn.
VII. Mua ren cấy hệ inch UNC, UNF
Tại Aisun.vn cung cấp ren cấy hệ inch với nhiều kích thước thuộc các nhóm UNC và UNF, phục vụ nhu cầu phục hồi ren, gia cường ren và thay thế các lỗ ren bị hỏng trên thiết bị sử dụng tiêu chuẩn inch.
Nếu chưa xác định được mã, bạn có thể cung cấp kích thước vít, TPI, loại ren hoặc hình ảnh/bản vẽ chi tiết để được hỗ trợ xác định sản phẩm phù hợp.
Ngoài các mã tiêu chuẩn, Aisun có thể hỗ trợ tìm kiếm và đặt hàng các kích thước ren cấy hệ inch theo yêu cầu. Liên hệ để được tư vấn mã, chiều dài, vật liệu và dụng cụ lắp đặt phù hợp.
