I. Ren cấy Helicoil UNC là gì?
1. Giới thiệu về helicoil UNC
Ren cấy Helicoil hệ inch UNC là dòng ren cấy dạng dây xoắn được thiết kế để phục hồi và gia cường ren theo tiêu chuẩn Unified National Coarse (UNC). Sản phẩm tạo ra ren trong UNC mới có độ chính xác cao, phù hợp với các chi tiết sử dụng vít và bu lông hệ inch.
So với việc taro trực tiếp trên vật liệu nền, ren cấy giúp tăng khả năng chống mài mòn và hỗ trợ tháo lắp nhiều lần. Đây là giải pháp được sử dụng trong cơ khí chính xác, ô tô, hàng không, khuôn mẫu và nhiều thiết bị công nghiệp.
UNC là viết tắt của Unified National Coarse, thuộc hệ thống ren Unified dùng phổ biến trong các thiết bị và tiêu chuẩn cơ khí của Mỹ.
2. Ý nghĩa thông số
Thông số ren UNC thường được thể hiện dưới dạng: 1/4-20 UNC
Trong đó:
- 1/4: đường kính danh nghĩa 1/4 inch.
- 20: 20 vòng ren trên mỗi inch (TPI).
- UNC: ren Unified Coarse.
Với các kích thước nhỏ, thông số có thể được ghi theo dạng 2-56 UNC, trong đó số 2 là cỡ ren và 56 là số ren trên mỗi inch.
Điểm cần lưu ý là UNC không phải ren hệ mét. Ví dụ, 1/4-20 UNC và M6 không phải là hai cách ghi khác nhau của cùng một loại ren. Khi lựa chọn ren cấy, cần xác định chính xác hệ ren của vít sử dụng.
3. Các kích thước ren cấy Helicoil UNC phổ biến
Ren cấy Helicoil hệ UNC có nhiều kích thước từ các loại ren rất nhỏ đến kích thước lớn hơn.
- Một số kích thước UNC phổ biến:

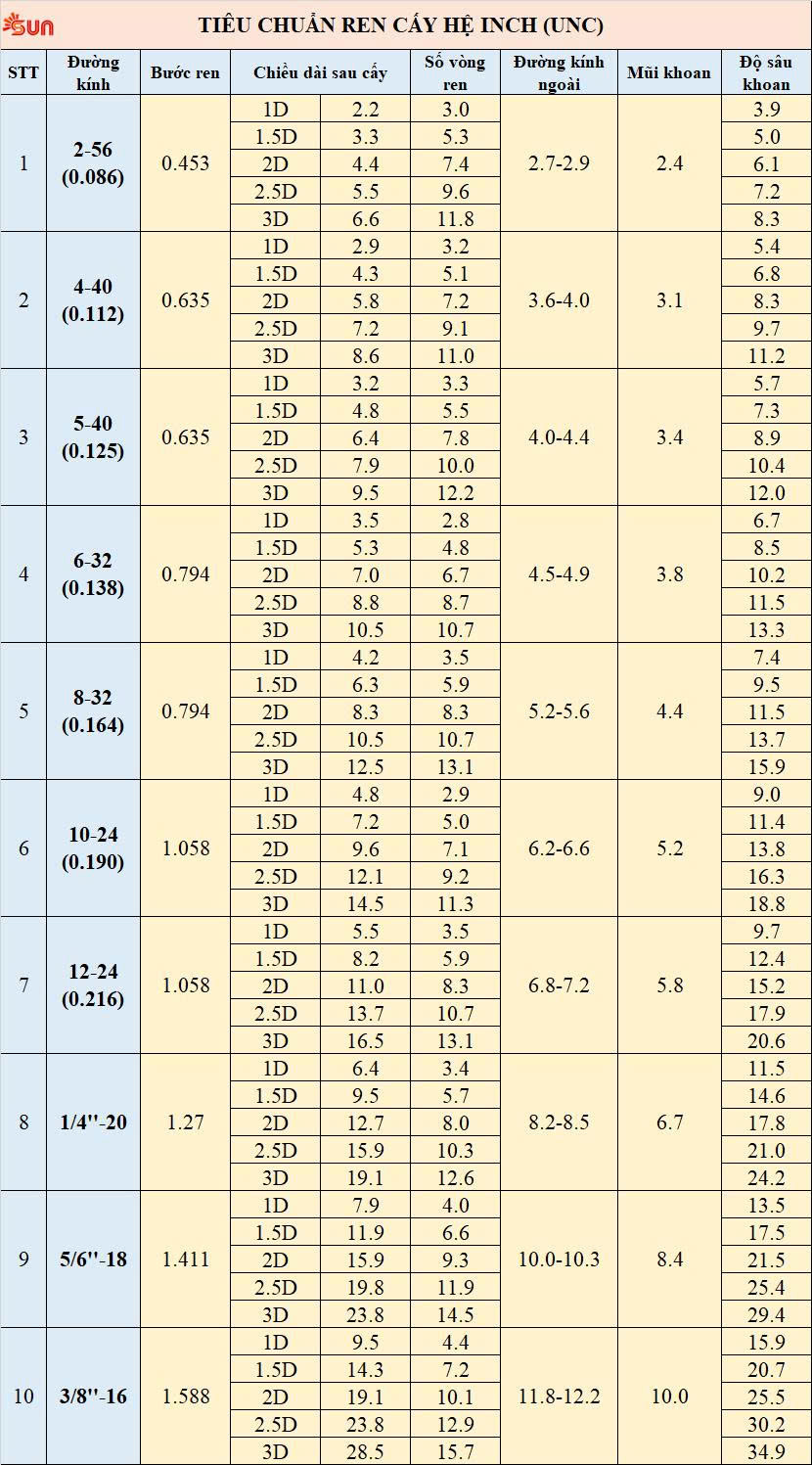

Một số kích thước ren hệ inch UNC phổ biến
Các bảng kỹ thuật của Helicoil cũng liệt kê những kích thước UNC này trong nhóm Unified Coarse Thread. Ngoài các kích thước tiêu chuẩn, một số kích thước và chiều dài có thể được cung cấp theo yêu cầu.
- Chiều dài ren phổ biến
Chiều dài ren cấy thường được lựa chọn theo tỷ lệ đường kính danh nghĩa của ren, chẳng hạn: 1D, 1.5D, 2D, 2.5D, 3D.
II. Cách chọn đúng ren cấy Helicoil UNC
Trước khi đặt hàng, nên xác định 4 thông tin chính:
1. Kích thước ren
Ví dụ: 2-56 UNC, 1/4-20 UNC, 5/16-18 UNC...
2. Chiều dài
Chọn: 1D / 1.5D / 2D / 2.5D / 3D tùy chiều sâu lỗ và yêu cầu tải trọng.
3. Vật liệu
Tùy môi trường làm việc có thể lựa chọn vật liệu ren cấy phù hợp. Không nên chỉ dựa vào kích thước ren mà bỏ qua môi trường nhiệt độ, ăn mòn, rung động và yêu cầu tháo lắp.
III. Câu hỏi thường gặp
1. UNC và UNF khác nhau như thế nào?
Cả hai đều thuộc hệ Unified Thread. UNC là Unified Coarse, có bước ren thô hơn; UNF là Unified Fine, có bước ren mịn hơn. Không thể thay thế trực tiếp hai loại cho nhau.
2. Ren cấy UNC có dùng được cho nhôm không?
Có. Ren cấy thường được sử dụng để gia cường ren trên các vật liệu tương đối mềm như nhôm và hợp kim nhẹ, đặc biệt tại những vị trí cần tháo lắp nhiều lần.
3. 1D và 2D khác nhau thế nào?
1D và 2D thể hiện chiều dài ren cấy theo tỷ lệ với đường kính danh nghĩa của ren. 2D có chiều dài ren làm việc lớn hơn 1D, nhưng lựa chọn cuối cùng cần dựa trên chiều sâu lỗ và yêu cầu kỹ thuật.
4. Có thể đặt ren cấy UNC kích thước không có trong danh mục không?
Có thể hỗ trợ tìm kiếm các kích thước, chiều dài và cấu hình khác theo yêu cầu. Ngoài các mã tiêu chuẩn đang có sẵn, khách hàng có thể liên hệ để kiểm tra kích thước phi tiêu chuẩn hoặc mã cần đặt hàng riêng.
IV. Mua ren cấy Helicoil hệ inch UNC ở đâu?
Sun Việt cung cấp các dòng ren cấy Helicoil hệ inch UNC với nhiều kích thước và chiều dài, phục vụ nhu cầu phục hồi ren, gia cường ren và thay thế ren bị hỏng trong các thiết bị sử dụng tiêu chuẩn inch.
Nếu chưa chắc chắn về mã cần dùng, hãy cung cấp kích thước vít, số TPI, chiều sâu lỗ hoặc hình ảnh/bản vẽ chi tiết. Đội ngũ kỹ thuật có thể hỗ trợ xác định kích thước ren cấy và dụng cụ lắp đặt phù hợp.
Ngoài các mã ren UNC tiêu chuẩn, Sun Việt còn hỗ trợ tìm và đặt các kích thước, chiều dài và cấu hình theo yêu cầu. Liên hệ để được tư vấn mã phù hợp.
