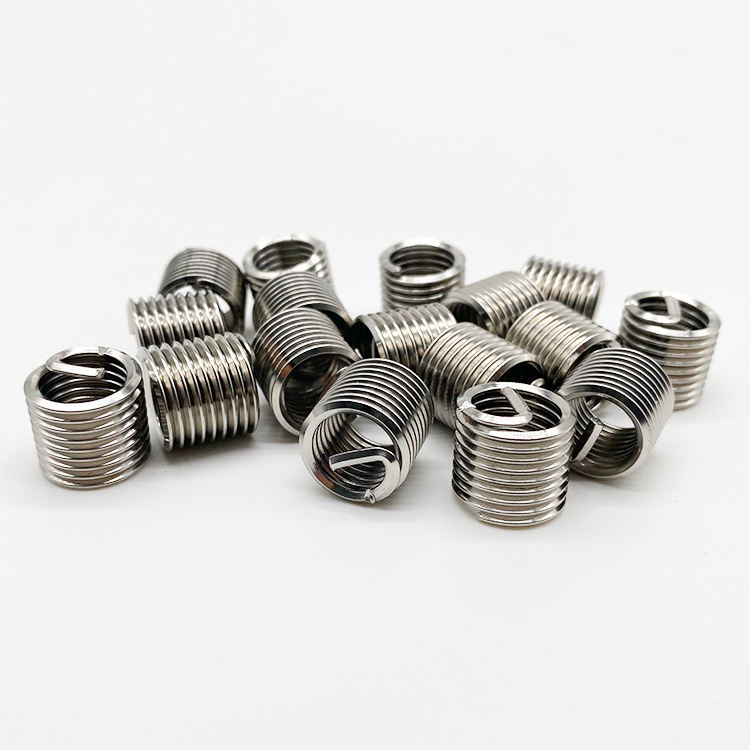

Ren cấy helicoil 4-40 UNC

I. Giải thích khái niệm và thông số helicoil 4-40 UNC

1. Ren cấy hệ inch 4-40 UNC là gì?

Ren cấy Helicoil 4-40 UNC là loại ren cấy hệ inch dành cho các mối ghép sử dụng vít #4-40 UNC. Sản phẩm được sử dụng để phục hồi ren bị hỏng hoặc gia cường ren trên các chi tiết có kích thước nhỏ, đặc biệt trong cơ khí chính xác, thiết bị điện tử, máy móc và các cụm thiết bị sử dụng tiêu chuẩn Unified Thread.

Với kích thước 4-40 UNC, ren cấy tạo lại ren trong #4-40 sau khi được lắp vào lỗ đã gia công bằng taro STI phù hợp. Đây là giải pháp hữu ích khi ren trực tiếp trên vật liệu nền không đủ khả năng chịu mài mòn hoặc vị trí ren cần tháo lắp nhiều lần.

-> Tìm hiểu thêm: Ren cấy hệ inch UNC là gì?

2. 4-40 UNC có nghĩa là gì?

Thông số 4-40 UNC được chia thành ba phần:

• 4: cỡ ren #4, có đường kính danh nghĩa khoảng 0,112 inch.
• 40: có 40 ren trên mỗi inch (40 TPI).
• UNC: Unified National Coarse, tức ren Unified Coarse.

Theo bảng kỹ thuật Helicoil, kích thước này được ghi dưới dạng 4 (0.112)-40 trong nhóm Unified Coarse Thread.

Vì vậy, không nên hiểu 4-40 là đường kính 4 inch hay ren có bước 4 mm. Đây là cách ký hiệu của ren Unified hệ inch.

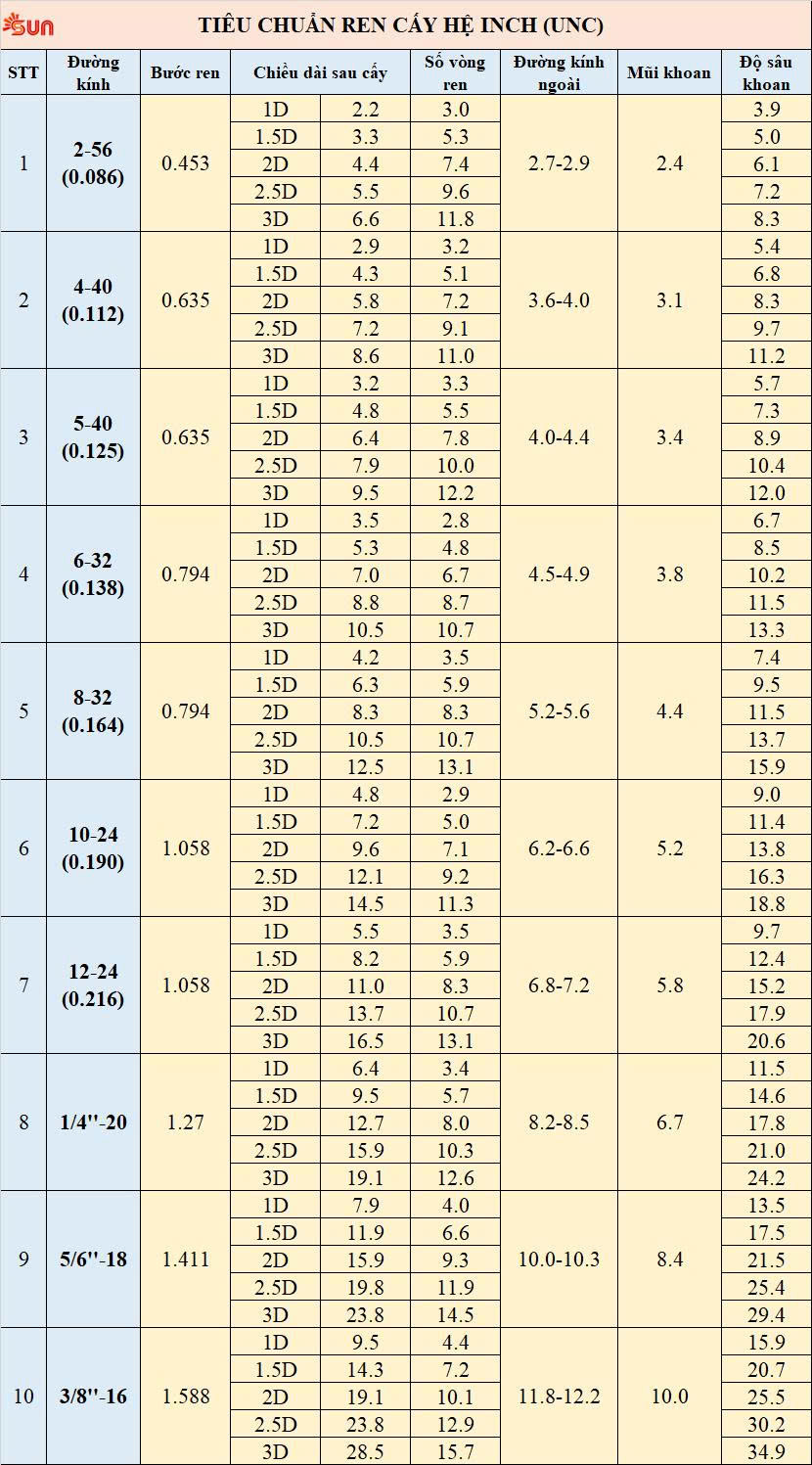

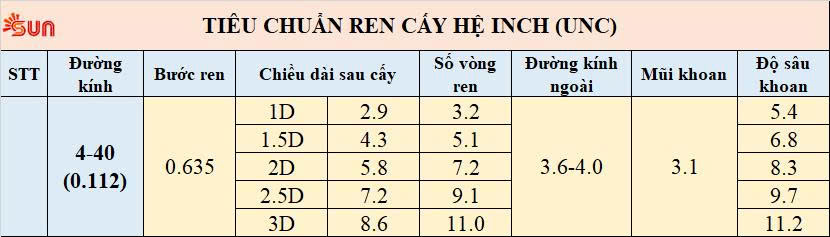

Bảng thông số kỹ thuật chi tiết của Helicoil 4-40 UNC

-> Để phân biết với ren hệ inch UNF, tham khảo bài viết: Phân biệt UNC, UNF và hướng dẫn đọc thông số

II. Ren cấy Helicoil 4-40 UNC dùng ở đâu?

Kích thước #4-40 thuộc nhóm ren nhỏ nên thường xuất hiện trong những cụm lắp ráp cần vít có kích thước nhỏ.

Một số ứng dụng có thể gặp:

• Thiết bị điện và điện tử.
• Cơ cấu cơ khí chính xác.
• Thiết bị đo lường.
• Máy móc kích thước nhỏ.
• Đồ gá và thiết bị chuyên dụng.
• Thiết bị hàng không và hàng không vũ trụ.
• Các cụm máy sử dụng tiêu chuẩn Unified Thread.

Đặc biệt, Helicoil có thể được sử dụng để gia cường ren trên vật liệu nền tương đối mềm hoặc phục hồi các lỗ ren #4-40 đã bị hư hỏng.

III. Ren cấy 4-40 UNC cần taro gì?

Quy trình cơ bản:

Khoan → Taro STI → Làm sạch → Lắp Helicoil → Xử lý tang → Kiểm tra ren

Cách lắp đặt ren cấy hệ inch cũng tương tự Helicoil thông thường, vui lòng tham khảo tại video bên dưới:

Quy trình cấy ren Helicoil bằng dụng cụ cầm tay

IV. Câu hỏi thường gặp

1. Ren cấy 4-40 UNC có phải ren M3 không?

Không. 4-40 UNC có đường kính danh nghĩa khoảng 2,845 mm và 40 TPI, trong khi M3 thuộc hệ mét. Hai loại không thể thay thế trực tiếp.

2. Ren 4-40 UNC có bao nhiêu TPI?

Ren 4-40 UNC có 40 TPI, tương đương bước ren khoảng 0,635 mm.

3. 4-40 UNC có dùng được trên nhôm không?

Có. Ren cấy có thể được sử dụng để phục hồi hoặc gia cường ren trên nhôm và các vật liệu nền tương đối mềm. Tuy nhiên, vật liệu và cấu hình insert nên được lựa chọn theo môi trường làm việc cụ thể.

Liên hệ để được tư vấn mã 4-40 UNC, chiều dài ren cấy, taro STI và dụng cụ lắp đặt phù hợp.
