Tên Gọi Thông Dụng Nhất Của Chốt Đẩy Thẳng Trong Khuôn Ép Nhựa

Nếu bạn mới bước chân vào ngành thiết kế hoặc gia công khuôn ép nhựa, việc đi mua linh kiện chắc chắn sẽ có lúc làm bạn khó hiểu và khó tìm.

Cùng một cây kim loại hình trụ tròn dài dùng để đẩy sản phẩm ra khỏi lòng khuôn, nhưng kỹ sư thiết kế nói một kiểu, thợ đứng máy gọi một kiểu, và catalog của hãng lại ghi một kiểu khác.

Bài viết này sẽ giúp bạn hệ thống lại các tên gọi thông dụng nhất của chốt đẩy thẳng (tròn) để bạn có thể dễ dàng khi làm việc với đối tác hay đi mua hàng.

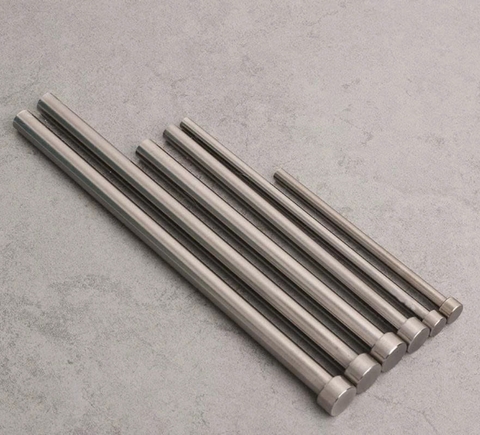

Chốt/Ty/Pin đẩy EPJ

1. Chốt đẩy EPJ (Ejector Pin - Mã phổ thông)

EPJ là ký hiệu cực kỳ quen thuộc đối với dân kỹ thuật, đặc biệt là những ai thường xuyên tra cứu catalog linh kiện khuôn mẫu (như hãng Misumi hoặc các hãng tương đương).

• Ý nghĩa: Thường được viết tắt từ cụm từ Ejector Pin Straight (hoặc Standard) trong hệ thống mã hàng. Ký hiệu này giúp phân biệt với các loại chốt đẩy không vai, chốt đẩy dẹt, chốt đẩy ống.

• Khi nào nên dùng từ này? Khi bạn đang lên danh sách vật tư (BOM - Bill of Materials) để gửi cho phòng mua hàng hoặc nhà cung cấp linh kiện tiêu chuẩn. Nói "Cho em 10 cây EPJ phi 4 dài 150" là đại lý hiểu ngay bạn đang cần loại chốt thẳng tiêu chuẩn.

2. Chốt đẩy EPN (Ejector Pin Nitrided)

Nếu bạn làm việc với các đối tác nước ngoài hoặc các tập đoàn lớn, bạn sẽ thấy mã EPN xuất hiện rất nhiều trên các bản vẽ kỹ thuật.

• Ý nghĩa: Tiêu chuẩn EPN chỉ loại chốt đẩy có kích thước dày đầu vai mặc định T=4mm

• Tại sao lại phân biệt? Vì trong hệ thống khuôn dẫn, có những thiết bị chỉ phù hợp loại chốt đẩy EPN có đầu vai dày 4mm.

• Khi nào nên dùng từ này? Khi thiết kế các bộ khuôn cao cấp, đòi hỏi tuổi thọ khuôn lớn (High-volume production) và cần chỉ định chính xác phương pháp kỹ thuật sản xuất chốt tiêu chuẩn.

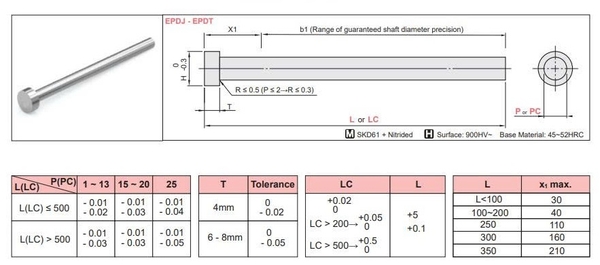

Bảng vẽ chốt đẩy mã EPN/EPJ

3. Chốt đẩy SKD61 (Gọi theo mác thép)

Đây là cách gọi "thuần cơ khí" và cực kỳ phổ biến tại các xưởng gia công Việt Nam. Thay vì gọi tên chức năng, người thợ sẽ gọi luôn loại vật liệu làm ra nó.

• Ý nghĩa: SKD61 là mác thép công cụ chịu nhiệt rất nổi tiếng theo tiêu chuẩn JIS (Nhật Bản). Chốt đẩy làm từ thép này có khả năng chịu nhiệt cao, giữ được độ cứng tốt khi khuôn vận hành liên tục ở nhiệt độ lớn.

• Đặc điểm: Thường loại chốt này sẽ được thấm Nitơ bề mặt để đạt độ cứng cực cao (trên 900 HV hoặc khoảng 65 HRC ở lớp vỏ), trong khi phần lõi vẫn giữ được độ dẻo dai (khoảng 40-45 HRC) để chịu lực uốn, lực va đập mà không bị gãy chốt.

• Khi nào nên dùng từ này? Khi bạn muốn nhấn mạnh vào chất lượng, độ bền hoặc yêu cầu kỹ thuật của chốt với xưởng sản xuất.

4. Ty đẩy / Kim đẩy sản phẩm (Cách gọi dân dã)

Bên cạnh các thuật ngữ kỹ thuật, trong môi trường xưởng sản xuất, bạn sẽ nghe thấy những cái tên rất "kỹ thuật" như ty đẩy, kim đẩy, pin đẩy.

• Ý nghĩa: Đây là cách gọi hình thể. Vì chốt đẩy thẳng thường có đường kính khá nhỏ (từ 1mm, 2mm...) nhưng lại rất dài, nhìn không khác gì một cây kim hay một sợi ty kim loại.

• Khi nào nên dùng từ này? Khi giao tiếp trực tiếp với thợ đứng máy ép nhựa hoặc thợ sửa khuôn để tạo sự gần gũi, nhanh chóng. (Ví dụ: "Anh kiểm tra lại cây ty đẩy số 3 xem có bị kẹt mỡ không nhé").

Tóm lại: Chọn tên nào cho đúng?

Để tránh sai sót khi làm việc, bạn có thể áp dụng quy tắc sau:
