TRỤC DẪN HƯỚNG KHUÔN MẪU – ĐỘ CHÍNH XÁC CAO, HOẠT ĐỘNG ỔN ĐỊNH | SUN VIỆT

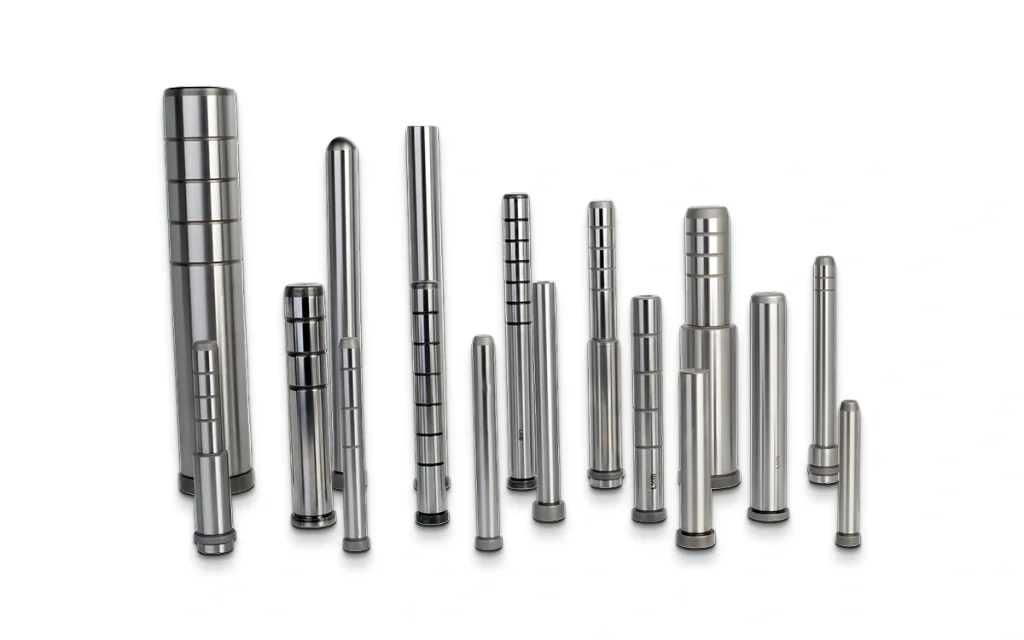

⭐ 1. Trục dẫn hướng là gì?

Trục dẫn hướng  là chi tiết quan trọng trong bộ khuôn ép nhựa, kết hợp với bạc dẫn hướng để giúp hai tấm khuôn đóng – mở đúng tâm, không bị lệch, đảm bảo độ chính xác và độ bền của khuôn.

Đây là linh kiện không thể thiếu trong mọi bộ khuôn, từ khuôn tiêu chuẩn đến khuôn chính xác cao.

⭐ 2. Chức năng của trục dẫn hướng

• Dẫn hướng chính xác giữa tấm A và tấm B

• Giữ đồng tâm khuôn → giảm lỗi sản phẩm

• Giảm mài mòn thành khuôn

• Hoạt động ổn định khi chạy tốc độ cao

• Tăng tuổi thọ bộ khuôn & phụ kiện đi kèm

⭐ 3. Cấu tạo của trục dẫn hướng

Một trục chuẩn gồm các phần:

• Đầu dẫn hướng (bo tròn giúp chốt vào bạc dễ dàng)

• Thân chốt (mài tinh, dung sai cao)

• Vai trục (định vị vào tấm khuôn)

• Đuôi chốt (ép hoặc bắt vít cố định)

Trục được mài tinh với dung sai rất nhỏ, thường chỉ ±0.005 mm để đảm bảo độ chính xác cao.

⭐ 4. Vật liệu & độ cứng của trục dẫn hướng

Tùy theo mức tải và tốc độ khuôn, trục dẫn hướng thường làm từ:

Độ cứng sau nhiệt luyện: 58–62 HRC (tùy vật liệu)

⭐ 5. Các loại trục dẫn hướng phổ biến

✔ JP / JPL / JPJL – Trục dẫn hướng tiêu chuẩn

✔ SGP / SGPF – Trục có vai

✔ Loại mạ / loại chống mài mòn

✔ Loại cho khuôn chạy nhanh (precision type)

Mỗi loại phù hợp từng loại bạc dẫn hướng: JBA – JBAC – JBAM – SGBL – SGBA…

⭐ 6. Ưu điểm khi dùng trục dẫn hướng SUN VIỆT

✔ Mài chính xác – độ nhám thấp
✔ Độ cứng chuẩn 58–62HRC → bền – khó mòn
✔ Lắp vừa khít với bạc dẫn hướng
✔ Chạy êm, hạn chế rung lắc
✔ Tương thích với mọi loại khuôn tiêu chuẩn
✔ Giá tốt – giao nhanh – hỗ trợ theo bản vẽ

⭐ 7. Ứng dụng của trục dẫn hướng

• Khuôn ép nhựa 2 tấm – 3 tấm

• Khuôn đột dập kim loại

• Máy móc và hệ thống dẫn hướng tuyến tính

• Các cơ cấu chuyển động tịnh tiến chính xác

⭐ 8. Tiêu chí lựa chọn trục dẫn hướng cho khuôn

• Chọn đúng đường kính chốt (d) và chiều dài (L) theo bản vẽ

• Phù hợp với loại bạc dẫn hướng đang sử dụng

• Kiểm tra độ cứng & vật liệu theo yêu cầu khuôn

• Đảm bảo mài tinh – dung sai đạt chuẩn

• Với khuôn chạy nhanh → ưu tiên SUJ2 / SKD11 cao cấp
