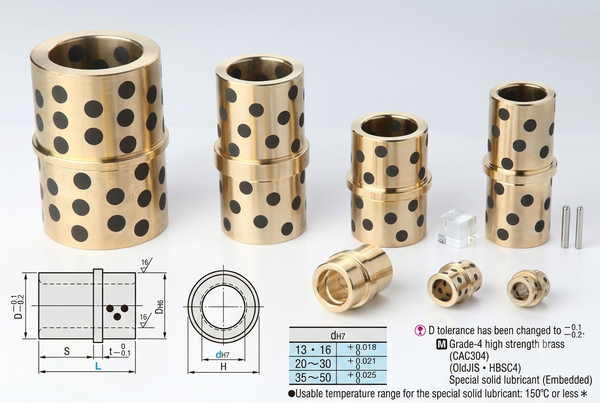

Bạc EGBZ cần được hiểu trong cặp trục–bạc dẫn hướng cụm đẩy, thay vì chỉ nhìn như một bạc đồng theo đường kính. Trong catalogue MISUMI, EGBZ thuộc nhóm bạc dẫn hướng cụm đẩy bằng hợp kim đồng, loại không dầu và có kích thước S dài. Phân loại này không tự xác nhận vật liệu hay chế độ bôi trơn của mọi hàng mang tên EGBZ trên thị trường.
“Không dầu” là cách phân loại của hãng, không có nghĩa được bỏ qua hướng dẫn chạy rà và bôi trơn của đúng mã hàng. Với EGBZ MISUMI trong catalogue 2022, hãng mô tả chất bôi trơn rắn được nhúng trong bạc và lưu ý dầu chạy rà ban đầu có thể giúp tăng độ bền. Khi lắp hoặc thay bạc, hãy đối chiếu hướng dẫn của nhà sản xuất cho đúng mã, phiên bản và điều kiện làm việc; không áp dụng lưu ý này như quy tắc chung cho mọi bạc mang tên EGBZ.
Đọc hình trước: phần nào chuyển động?
Ở cấu hình trên, cụm tấm đẩy mang bạc tiến và hồi dọc theo trục. Mặt trong bạc làm việc với bề mặt trục để dẫn hướng cụm. Chốt đẩy tiếp xúc sản phẩm có nhiệm vụ khác; bạc không trực tiếp đẩy sản phẩm. Hãy đọc dẫn hướng cụm đẩy để xác định đầy đủ các phần cố định và di động của bộ khuôn thực tế.
Vùng S không phải một trị số hành trình dùng chung
Catalogue phân biệt EGBZS loại tiêu chuẩn và EGBZ loại có kích thước S dài. Cần đọc ký hiệu S trên bản vẽ đúng series và cỡ hàng; không lấy tên mã làm chiều dài làm việc hoặc hành trình an toàn. Vị trí lắp, độ đồng tâm và vùng tiếp xúc khi cụm tiến–hồi phải được đối chiếu theo thiết kế cụ thể.
Vết mòn giúp đặt câu hỏi, chưa đủ kết luận lỗi
| Quan sát khi đã dừng máy an toàn | Cần kiểm tra tiếp | Không kết luận vội |
|---|---|---|
| Mòn hoặc xước tập trung một phía | Ghi vị trí dấu, so với trục và lỗ gá; kiểm tra quan hệ lắp của cụm | Không mặc định chỉ do bạc kém chất lượng |
| Cụm tiến–hồi bị nặng hoặc kẹt | Ghi thời điểm xuất hiện; kiểm tra vật cản, bề mặt trượt và sự thẳng hàng | Không tăng lực để thử vượt điểm kẹt |
| Có độ rơ hoặc dấu va bất thường | Đối chiếu bản vẽ, lịch sử thay và các chi tiết cùng cặp | Không chọn bạc nhỏ hơn để chữa rơ theo cảm giác |
Bảng trên là trình tự quan sát và yêu cầu kiểm tra, không phải kết luận nguyên nhân cho từng bộ khuôn. Kiểm tra cụm theo cấu tạo cụm tấm đẩy; đối chiếu chi tiết dẫn hướng phía trục tại trục dẫn hướng cụm đẩy EGH. Việc nằm cùng nhóm catalogue không có nghĩa mọi cỡ trục và bạc đều lắp thay được.
Trước khi đặt bạc thay thế
Chuẩn bị bản vẽ vùng lắp, kích thước lỗ và trục, vị trí vai, chiều dài, yêu cầu bôi trơn và tài liệu đúng hàng. Không giữ các lời hứa chung như tốc độ vận hành hoặc “không bao giờ phải tra dầu” hay gọi chất bôi trơn rắn là than hoạt tính.
Dẫn hướng hai nửa khuôn kiểm soát quan hệ giữa các phần khuôn, khác với đối tượng dẫn hướng ở bài này. Khi đã xác định đúng chức năng và bản vẽ, có thể xem nhóm bạc đồng vai giữa EGBZ AISUN đang cung cấp để đối chiếu lựa chọn; danh mục không thay cho chứng từ kỹ thuật.
