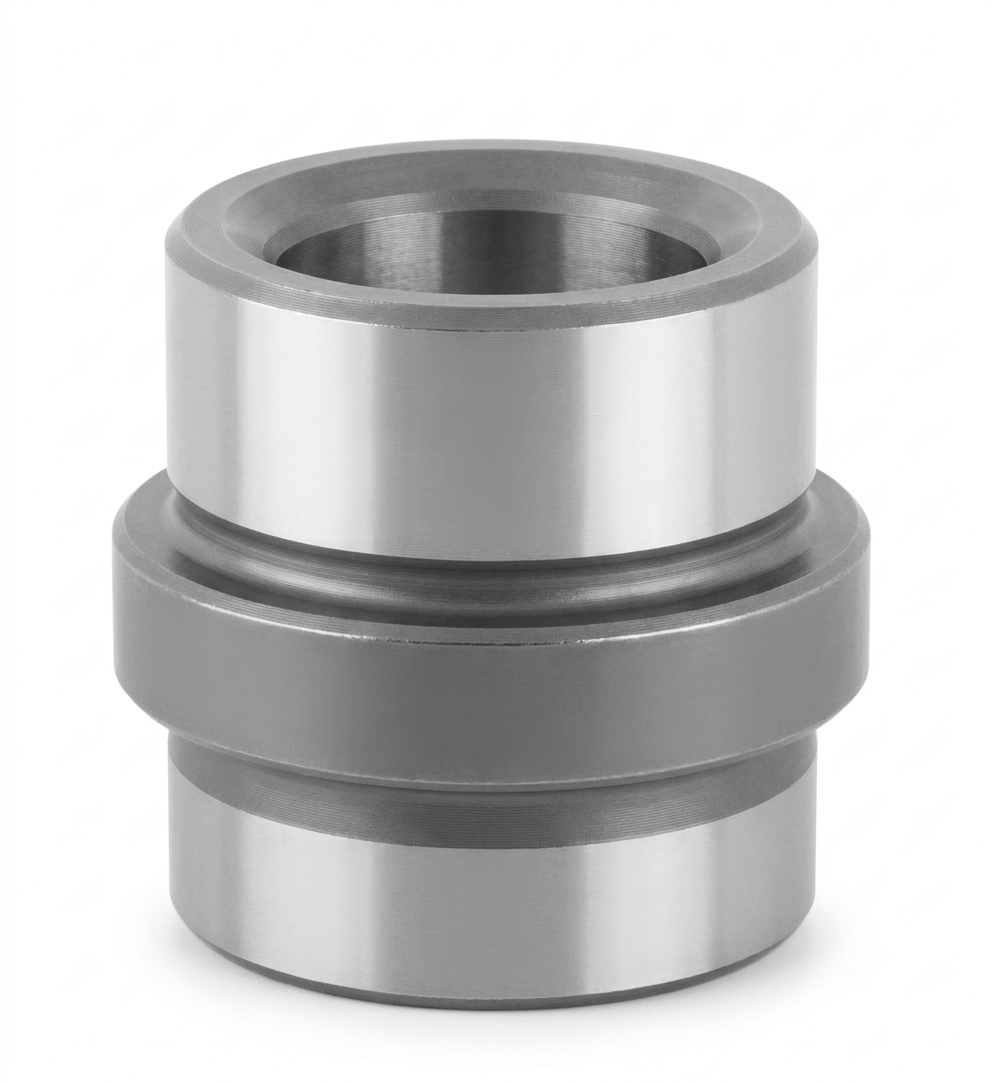

Bạc vai giữa EGBH13

BẠC DẪN HƯỚNG CÓ RÃNH DẦU EGBH13 – CHÍNH XÁC CAO, VẬN HÀNH ÊM ÁI

Trong kết cấu khuôn mẫu, ngoài việc dẫn hướng chính xác, khả năng cố định vị trí của bạc trên tấm khuôn cũng cực kỳ quan trọng. Bạc vai dẫn hướng EGBH13 với thiết kế có vai (flange) và rãnh dầu bôi trơn lòng bạc chính là giải pháp tối ưu giúp hệ thống dẫn hướng không bị xê dịch và luôn hoạt động trong trạng thái mượt mà nhất.

1. Khái niệm

Bạc vai giữa EGBH13 là dòng bạc dẫn hướng vai giữa, được gia công các rãnh dầu bên trong lòng bạc.

Đường kính trong: d=13 mm,

Cơ chế hoạt động: Các rãnh dầu đóng vai trò là kho lưu trữ và phân phối màng dầu bôi trơn đều khắp bề mặt tiếp xúc giữa chốt và bạc dẫn hướng. Điều này giúp loại bỏ hoàn toàn tình trạng ma sát khô – nguyên nhân chính gây cháy chốt và kẹt khuôn trong quá trình sản xuất liên tục ở cường độ cao.

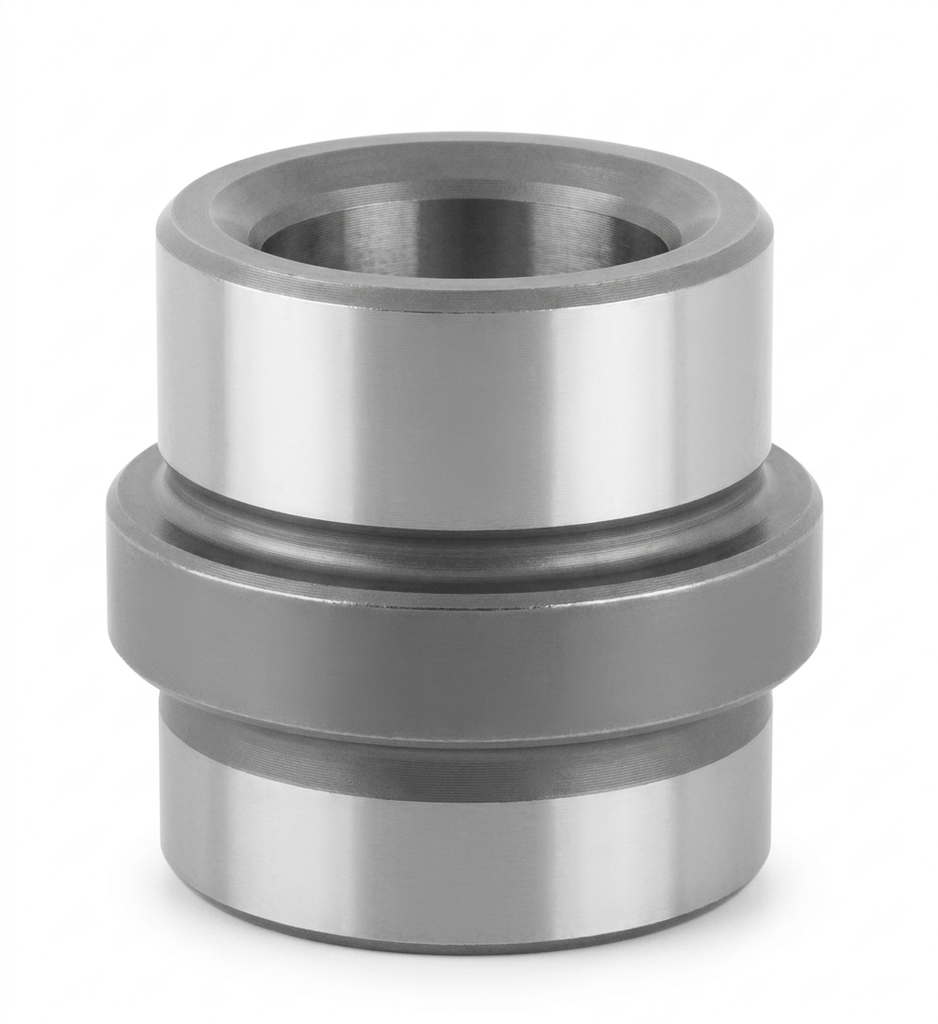

Bạc vai giữa EGBH

2. Đặc điểm kỹ thuật và ứng dụng

2.1. Đặc điểm kỹ thuật

Đường kính trong (d): 13 mm

Đường kính ngoài (D): 22 mm

Chiều dài vai : 10, 13, 15,20,25 mm (tùy chọn theo độ dày tấm khuôn)

Vật liệu: Thép hợp kim SUJ2 chuyên dụng cho ngành khuôn mẫu.

Độ cứng: Đạt 58 HRC sau nhiệt luyện, mang lại khả năng chống mài mòn và chịu tải cực tốt.

Gia công: Lòng bạc được mài chính xác cao, độ nhám bề mặt thấp giúp trục di chuyển êm ái, không gây rung lắc.

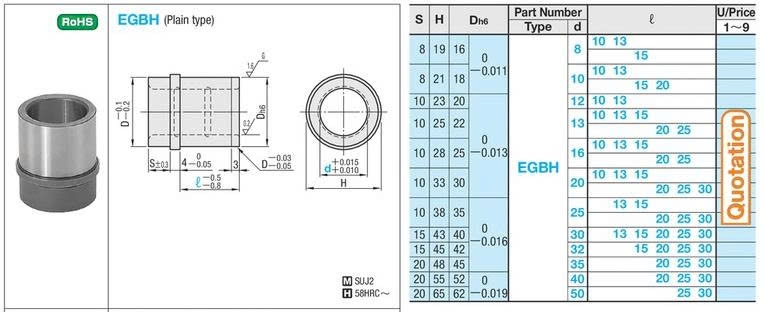

Bảng thông số bạc dẫn hướng EGBH

2.2. Ứng dụng

• Khuôn ép nhựa & Khuôn dập: Sử dụng làm bạc dẫn hướng chính cho các tấm khuôn yêu cầu sự cố định chắc chắn, không cho phép bạc bị xê dịch theo chiều dọc.

• Hệ thống dẫn hướng tấm đẩy: Đảm bảo cụm tấm đẩy di chuyển đồng tâm, không bị rung lắc trong quá trình sản xuất linh kiện điện tử, đồ gia dụng.

• Máy tự động hóa: Làm ổ bạc dẫn hướng cho các trục trượt trong cơ cấu xylanh hoặc bàn trượt có tần suất đóng mở cao.

3. Tại sao nên chọn bạc dẫn hướng EGBH tại Sun Việt?

• Hiệu quả bôi trơn tối ưu: Thiết kế rãnh dầu giúp giữ mỡ bôi trơn lâu hơn, giảm tối đa tình trạng "cháy bạc" do thiếu dầu cục bộ khi máy chạy tốc độ cao.

• Độ bền vượt trội: Với độ cứng lên tới 58HRC, bạc EGBH giữ được dung sai chuẩn xác sau hàng triệu lần hoạt động, giúp giảm chi phí thay thế linh kiện định kỳ.

• Hàng sẵn kho hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn đầy đủ các quy cách của EGBH, hỗ trợ giao hàng ngay trong ngày để kịp tiến độ xưởng.

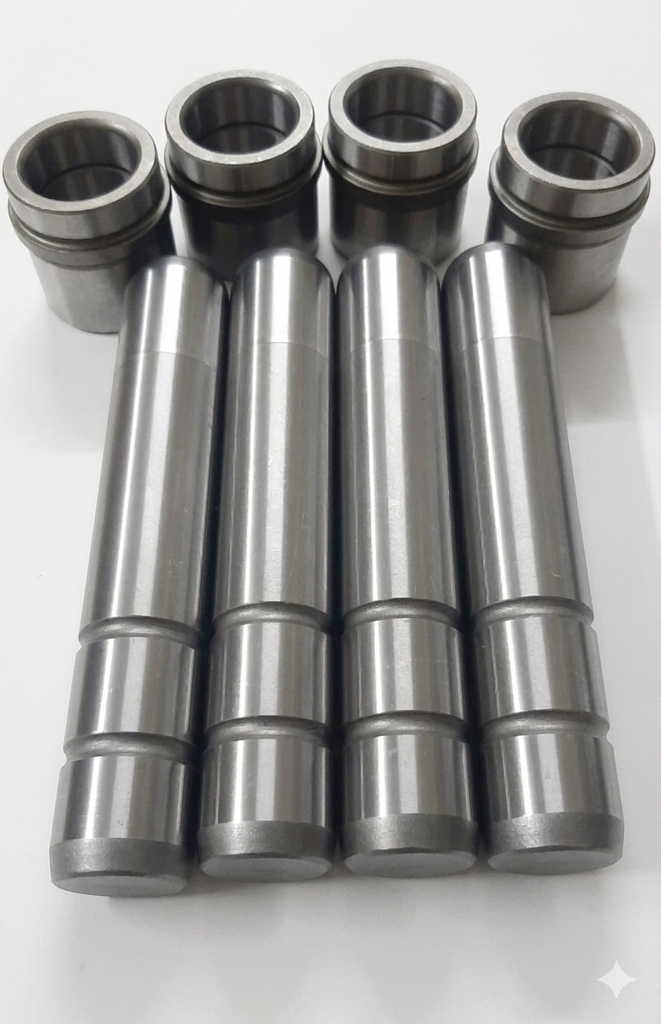

• Giải pháp đồng bộ: Sun Việt cung cấp trọn bộ Trục EGH và Bạc EGBH giúp kỹ thuật yên tâm về độ khớp và tính ổn định của hệ thống dẫn hướng.

Sun Việt là đơn vị chuyên cung cấp bạc dẫn hướng EGBH và đầy đủ linh kiện khuôn mẫu tiêu chuẩn, hỗ trợ tư vấn kỹ thuật chuyên sâu theo bản vẽ.
