Bạc vai giữa EGBH8

BẠC DẪN HƯỚNG CÓ RÃNH DẦU EGBH8 – CHÍNH XÁC CAO, VẬN HÀNH ÊM ÁI

Trong hệ thống dẫn hướng khuôn mẫu, Bạc dẫn hướng EGBH8 là thành phần quan trọng phối hợp cùng trục dẫn hướng (EGH8) để tạo thành một bộ đôi hoàn hảo. Với thiết kế rãnh dầu thông minh bên trong lòng bạc, EGBH8 đảm bảo quá trình đóng mở khuôn diễn ra trơn tru, loại bỏ hoàn toàn nguy cơ bó chốt và mài mòn sớm.

1. Khái niệm

Bạc vai giữa EGBH8 là dòng bạc dẫn hướng vai giữa, được gia công các rãnh dầu bên trong lòng bạc.

Đường kính trong: d=8 mm,

Cơ chế hoạt động: Các rãnh dầu đóng vai trò là kho lưu trữ và phân phối màng dầu bôi trơn đều khắp bề mặt tiếp xúc giữa chốt và bạc dẫn hướng. Điều này giúp loại bỏ hoàn toàn tình trạng ma sát khô – nguyên nhân chính gây cháy chốt và kẹt khuôn trong quá trình sản xuất liên tục ở cường độ cao.

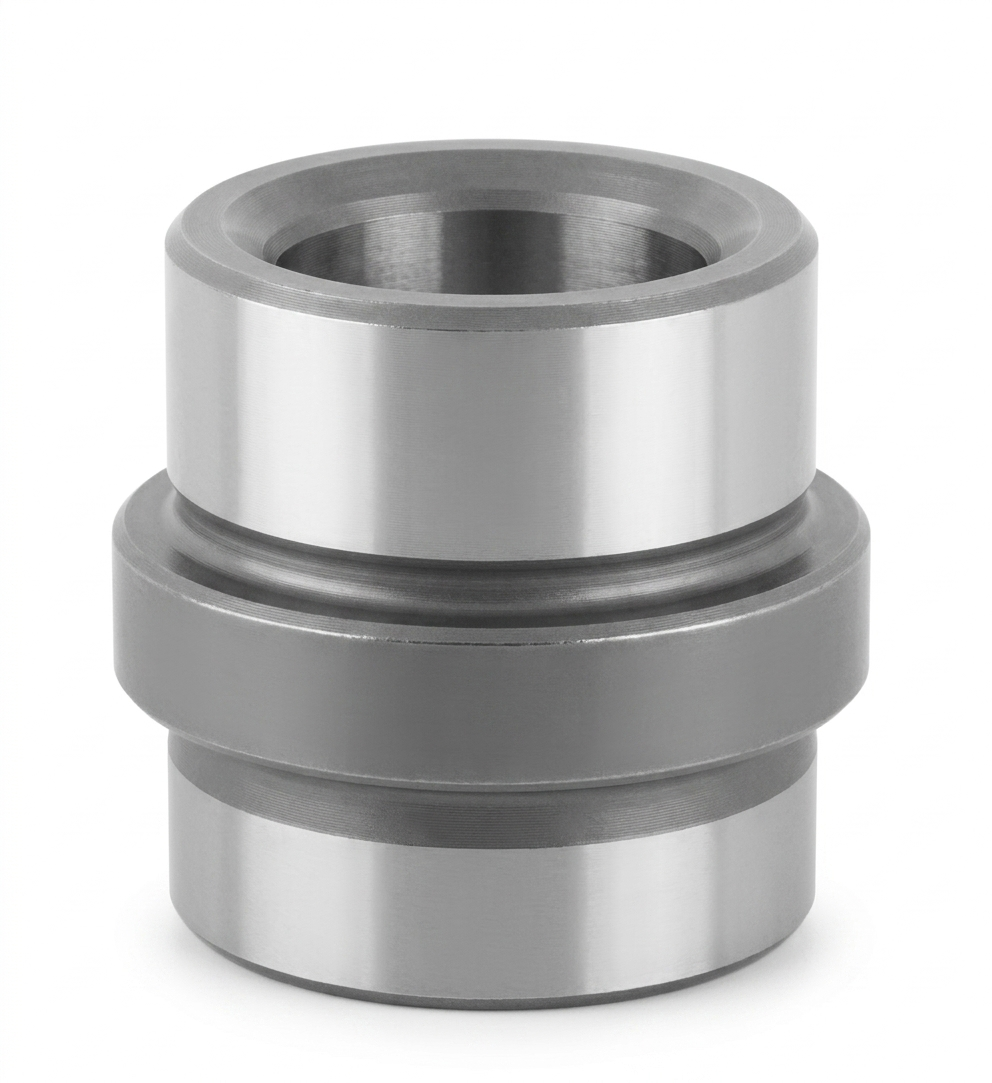

Bạc vai giữa EGBH

2. Đặc điểm kỹ thuật và ứng dụng

2.1. Đặc điểm kỹ thuật

Đường kính trong (d): 8 mm

Đường kính ngoài (D): 16 mm

Chiều dài vai : 10, 13, 15mm (tùy chọn theo độ dày tấm khuôn)

Vật liệu: Thép hợp kim SUJ2 chuyên dụng cho ngành khuôn mẫu.

Độ cứng: Đạt 58 HRC sau nhiệt luyện, mang lại khả năng chống mài mòn và chịu tải cực tốt.

Gia công: Lòng bạc được mài chính xác cao, độ nhám bề mặt thấp giúp trục di chuyển êm ái, không gây rung lắc.

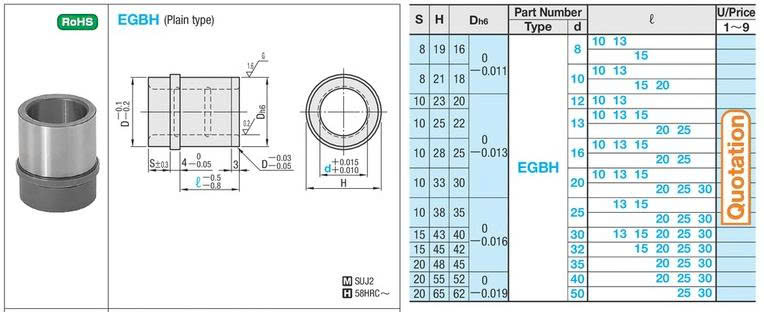

Bảng thông số bạc dẫn hướng EGBH

2.2. Ứng dụng

• Khuôn ép nhựa & Khuôn dập: Dẫn hướng cho các tấm đẩy (ejector plate) hoặc các cụm chi tiết chuyển động nhỏ trong khuôn linh kiện điện tử, đồ gia dụng.

• Đồ gá (Jig) chính xác: Làm bạc lót cho các trục trượt định vị trong các cơ cấu kẹp, thiết bị kiểm tra (Checking Fixture).

• Máy tự động hóa: Sử dụng làm ổ bạc dẫn hướng cho các trục nhỏ trong dây chuyền đóng gói, lắp ráp linh kiện vi mạch.

3. Tại sao nên chọn bạc dẫn hướng EGBH tại Sun Việt?

• Hiệu quả bôi trơn tối ưu: Thiết kế rãnh dầu giúp giữ mỡ bôi trơn lâu hơn, giảm tối đa tình trạng "cháy bạc" do thiếu dầu cục bộ khi máy chạy tốc độ cao.

• Độ bền vượt trội: Với độ cứng lên tới 58HRC, bạc EGBH giữ được dung sai chuẩn xác sau hàng triệu lần hoạt động, giúp giảm chi phí thay thế linh kiện định kỳ.

• Hàng sẵn kho hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn đầy đủ các quy cách của EGBH, hỗ trợ giao hàng ngay trong ngày để kịp tiến độ xưởng.

• Giải pháp đồng bộ: Sun Việt cung cấp trọn bộ Trục EGH và Bạc EGBH giúp kỹ thuật yên tâm về độ khớp và tính ổn định của hệ thống dẫn hướng.

Sun Việt là đơn vị chuyên cung cấp bạc dẫn hướng EGBH và đầy đủ linh kiện khuôn mẫu tiêu chuẩn, hỗ trợ tư vấn kỹ thuật chuyên sâu theo bản vẽ.
