BỘ DẪN HƯỚNG BI CÓ CHẶN – MYA / MYAP / MYJ / MYJP

12 tháng 12 2025

CÔNG TY TNHH TM VÀ SX SUN VIỆT

Nội dung chính

BỘ DẪN HƯỚNG BI CÓ CHẶN – MYA / MYAP / MYJ / MYJP | GUIDE POST SETS – BALL TYPE | SUN VIỆT

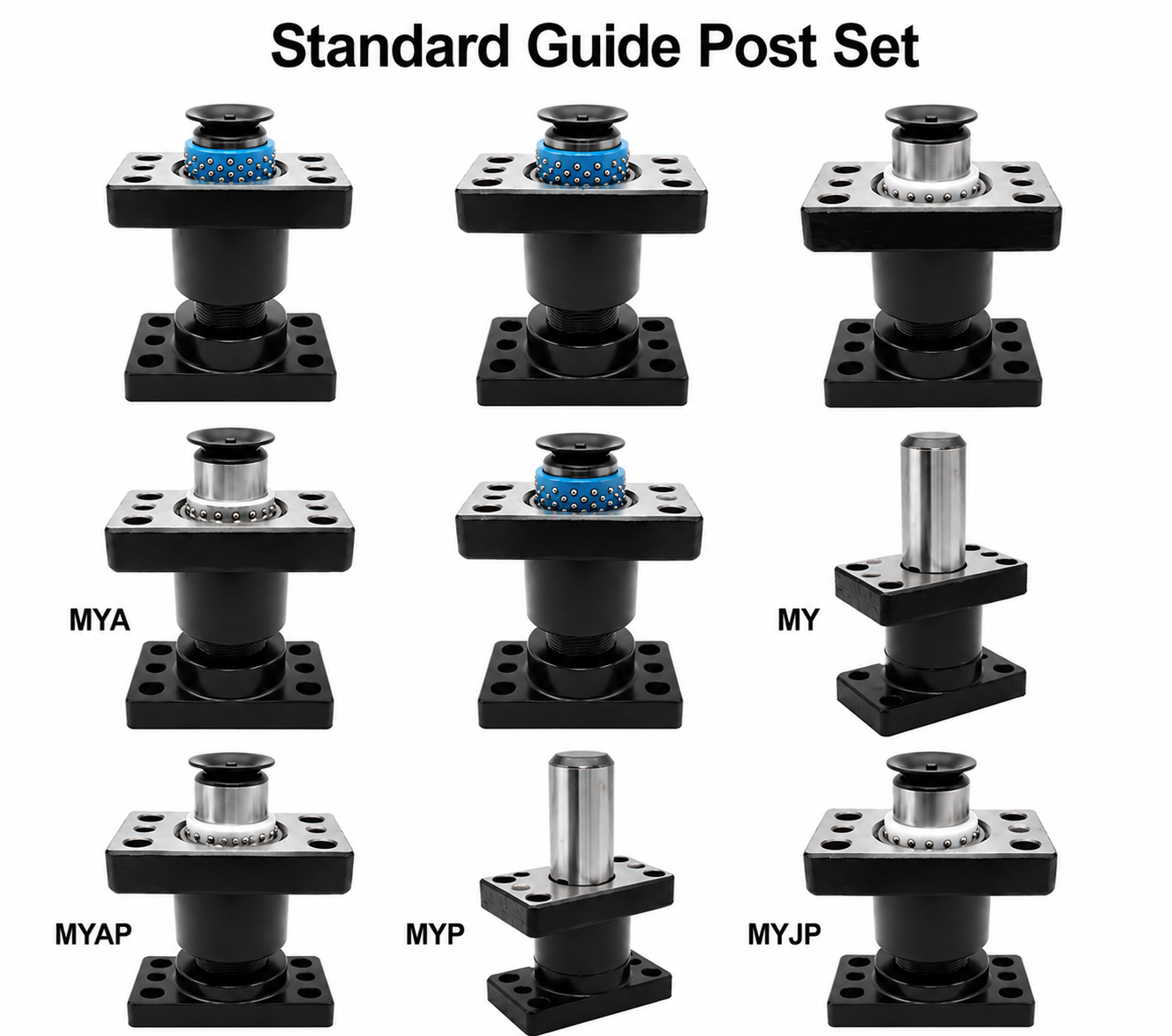

⭐ 1. Bộ dẫn hướng bi là gì?

Bộ dẫn hướng bi (Ball Guide Post Set) là cụm linh kiện quan trọng trong khuôn dập kim loại, giúp:

Dẫn hướng tấm trên – tấm dưới chạy chính xác tuyệt đối
Giảm ma sát nhờ các viên bi tuần hoàn
Đảm bảo khuôn đóng mở mượt, tuổi thọ cao
Hạn chế sai lệch khi dập tốc độ cao

Đặc biệt, dòng MYA – MYAP – MYJ – MYJP tích hợp STOPPER – chặn di động, giúp bảo vệ hành trình và tăng độ ổn định.

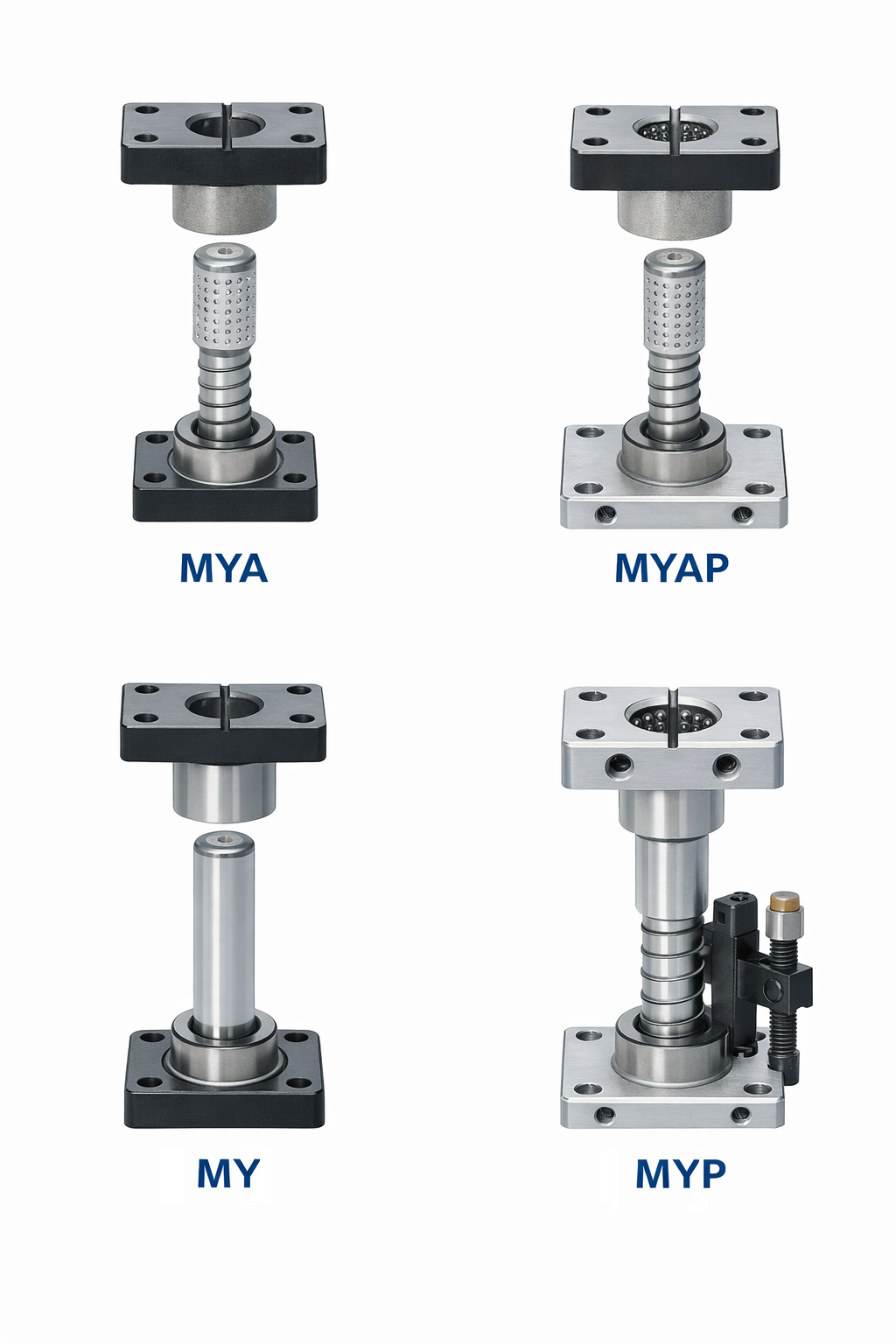

⭐ 2. Các loại bộ dẫn hướng bi (Ball Guide Post Set)

Bảng chia thành 4 mã chính:

Loại	Đặc điểm	Mức độ cao cấp
MYA	Dẫn hướng bi tiêu chuẩn	★★★☆☆
MYAP	Có thêm đế (Plate) – dễ lắp	★★★★☆
MYJ	Dòng chính xác cao	★★★★☆
MYJP	Bi + Plate + Stopper – cao cấp nhất	★★★★★

➡ JP = có Plate + Stopper,
➡ AP = có Plate,
➡ J = độ chính xác cao,
➡ A = tiêu chuẩn.

⭐ 3. Công dụng của từng loại

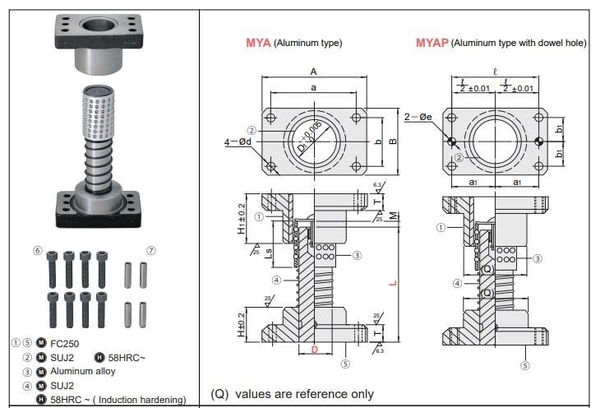

🔶 MYA – Ball Guide Post tiêu chuẩn

Sử dụng bi để giảm ma sát
Độ chính xác tốt
Thích hợp khuôn dập tốc độ trung bình
Giá thành tối ưu

Ứng dụng:
→ Khuôn đơn, khuôn dập tấm mỏng.

🔶 MYAP – Ball Guide Post kèm Plate

Giống MYA nhưng có Plate (đế)
Giúp lắp nhanh – không cần tiện lại đế
Tăng độ ổn định khi gá khuôn

Ứng dụng:
→ Khuôn lớn, khuôn liên hoàn.

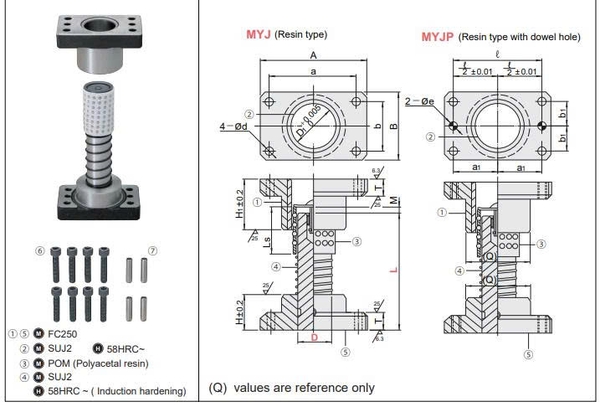

🔶 MYJ – Ball Guide Post chính xác cao

Độ đồng tâm và dung sai siêu thấp
Phù hợp dập tốc độ cao
Ít sai số → tuổi thọ khuôn cao hơn

Ứng dụng:
→ Linh kiện xe máy – điện tử – dập liên hoàn tốc độ cao.

🔶 MYJP – Ball Guide Post cao cấp nhất

Bi dẫn hướng + Plate + Stopper (chặn hành trình)
Sức chịu tải lớn
Đảm bảo độ chính xác cực cao
Giảm rung khi dập

Ứng dụng:
→ Khuôn chạy liên tục 24/7
→ Khuôn dập dày, dập nặng
→ Dập tốc độ rất cao

⭐ 4. Thông số kỹ thuật nổi bật

Bảng thông số gồm:

✔ Đường kính trụ D:

20 – 25 – 32 – 38 – 50 mm

✔ Chiều dài ty L:

Tùy mã, từ 90 → 350 mm

✔ Các thông số lắp ráp khác:

A, B, D1, a, b, h, d1, H1, T, Q, Ls…

Các kích thước này giúp tổ hợp ty – bạc – đế – chặn ăn khớp chính xác trong hệ dẫn hướng.

⭐ 5. Bộ linh kiện thay thế (Replacement Parts)

Theo bảng:

Loại	Post	Holder	Bushing	Retainer	Spring	Stopper
MYA	MGP	MGH	MAB	MBS	—	—
MYAP	MGHP	MGHP	MABP	MBS	SWMY	STMY
MYJ	MGPJ	MGHPJ	MABJ	MBJ	—	—
MYJP	MGHPJP	MGHPJP	MABJP	MBJ	SWMY	STMY

➡ có thể thay bạc – thay holder – thay stopper mà không cần thay nguyên bộ.

⭐ 6. Ưu điểm dòng MYA – MYAP – MYJ – MYJP

✔ Độ chính xác cao – giảm sai lệch khuôn
✔ Chịu tải tốt – chạy ổn định
✔ Kéo dài tuổi thọ khuôn 2–3 lần so với dẫn hướng trơn
✔ Lắp đặt dễ (đặc biệt loại AP & JP)
✔ Chặn hành trình bảo vệ khuôn
✔ Giảm ma sát → giảm bảo trì máy

⭐ 7. Ứng dụng thực tế

Dùng nhiều trong:

Khuôn dập inox – sắt – thép
Khuôn liên hoàn tốc độ cao
Khuôn dập nắp lon – điện tử – ô tô
Khuôn yêu cầu độ chính xác cao
Khuôn dập dày / dập nặng

⭐ 8. Vì sao nên chọn SUN VIỆT?

🌟 Tư vấn đúng loại – đúng kích thước
🌟 Hàng có sẵn nhiều size MYA → MYJP
🌟 Độ chính xác theo tiêu chuẩn quốc tế
🌟 Thay thế linh kiện nhanh
🌟 Giá tốt cho xưởng khuôn & nhà máy
