Bulong chữ T

Bulong chữ T - Khuôn mẫu chính xác

Bu lông khuôn chữ T là dòng phụ kiện kẹp giữ chuyên dụng được thiết kế riêng cho các rãnh chữ T trên bàn máy phay, máy ép nhựa, máy dập và các hệ thống gá kẹp công nghiệp.

1. Đặc điểm cấu tạo, nguyên lý hoạt động

Phần đầu chữ T : Thiết kế vuông vức vừa khít với kích thước rãnh chữ T của bàn máy. Thiết kế này giúp bu lông chui tợt vào rãnh, tự khóa xoay khi vặn đai ốc, chịu được lực kéo rút lớn mà không làm hỏng rãnh bàn máy.

Phần thân ren: Thường là ren tiện chuẩn mét (Metric), có độ chính xác cao để dễ dàng kết hợp với đai ốc chữ T, bích kẹp (Clamp Strap) và con đệm.

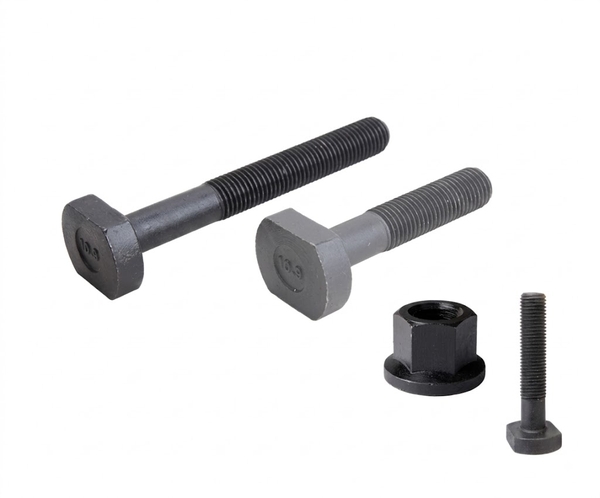

Bulong chữ T

2. Vật liệu, độ bền kỹ thuật

Do thường xuyên chịu lực va đập và lực siết ép lớn trong quá trình gá đặt khuôn:

Vật liệu phổ biến: Thép hợp kim C45, S45C hoặc thép đã qua xử lý nhiệt 40Cr.

Độ bền (Cấp bền): Thường đạt cấp bền cao từ 8.8 đến 10.9, giúp chống dãn ren, chống gãy gập khi siết lực lớn.

Bề mặt: Được nhuộm đen (Black Oxide) hoặc mạ kẽm để tăng khả năng chống oxy hóa, chống gỉ mòn trong môi trường nhiều dầu mỡ cắt gọt và tưới nguội.

3. Ưu điểm khi sử dụng trong gá kẹp khuôn

Gá đặt nhanh chóng: Dễ dàng trượt dọc theo rãnh chữ T đến đúng vị trí kẹp khuôn mong muốn.

Lực kẹp vững chắc: Phân bổ lực đều lên vách rãnh, đảm bảo khuôn không bị dịch chuyển hay rung lắc trong quá trình gia công/ép sản phẩm.

Bảo vệ bàn máy: Đầu chữ T được tính toán kích thước tiêu chuẩn giúp giảm thiểu nguy cơ làm nứt vỡ hoặc biến dạng rãnh chữ T của bàn máy.

4. Bảng thông số kích thước phổ biến (Tham khảo)

Những kích thước bulong hay dùng trong sản xuất:

Bulong chữ T M10, đường kính ren M10, chiều dài từ 40-100mm

Bulong chữ T M12, đường kính ren M12, chiều dài từ 50-150mm

Bulong chữ T M16, đường kính ren M16, chiều dài từ 60-250mm

Bulong chữ T M20, đường kính ren M20, chiều dài từ 80-300mm

5. Lưu ý khi lựa chọn và sử dụng

Chọn đúng cỡ rãnh: Chiều rộng đầu chữ T phải vừa vặn với kích thước rãnh chữ T của bàn máy (không quá rộng gây kẹt, không quá hẹp gây đảo/rơ).

Kiểm tra lực siết: Sử dụng cờ-lê lực thích hợp, tránh siết quá lực gây cháy ren hoặc nứt rãnh bàn máy.

Vệ sinh rãnh bàn máy: Làm sạch phôi kim loại và bụi bẩn trong rãnh chữ T trước khi trượt bu lông vào để tránh làm trầy xước bề mặt gá.
