Để chọn đồng bộ bu lông, đai ốc và long đen gá khuôn, cần đối chiếu cả bộ liên kết: cỡ ren, bước ren, chiều dài bu lông, phần ren làm việc, mặt tỳ và không gian lắp. Ba chi tiết cùng ghi M18 chưa đủ để kết luận chúng phù hợp với mọi vị trí gá.
Bài viết giúp người mua chuẩn bị thông tin khi đặt phụ kiện hoặc thay thế bộ đang dùng. Các nhóm sản phẩm có tại Lò xo & Phụ kiện khuôn Aisun.
1. Ba chi tiết làm việc cùng nhau như thế nào?
- Bu lông hoặc ty ren gá khuôn: tạo liên kết với vị trí neo và nhận lực kéo khi siết.
- Đai ốc: ăn khớp ren bu lông, truyền lực qua mặt tỳ khi siết.
- Long đen: tạo mặt tỳ giữa đai ốc hoặc đầu bu lông và chi tiết bên dưới trong cấu hình phù hợp.
Bộ gá còn có kẹp khuôn, vị trí neo và các mặt tiếp xúc. Vì vậy, việc chọn phụ kiện phải xuất phát từ kết cấu bộ gá thực tế. Không suy ra lực kẹp cho phép chỉ từ cỡ ren hoặc chiều dày long đen.
2. Bước đầu tiên: xác định vị trí neo và loại kẹp
Kiểm tra bu lông liên kết vào lỗ ren, đai ốc chữ T hay một cấu hình khác. Nếu dùng rãnh T bàn máy, phải đo kích thước rãnh và đối chiếu chi tiết neo; cỡ ren M không thể thay thế thông tin về hình dạng rãnh.
Tiếp theo xác định dùng kẹp khuôn cong hay kẹp khuôn thẳng. Cần biết kích thước lỗ hoặc rãnh trên kẹp, mặt tỳ tại vị trí siết và khoảng trống quanh bộ gá. Với liên kết rãnh T, tham khảo thêm đai ốc chữ T và bu lông chữ T theo đúng cấu hình.
3. Chọn bu lông và đai ốc cùng thông số ren
Bu lông và đai ốc phải tương thích về đường kính danh nghĩa, bước ren và hệ ren. Khi thay thế, kiểm tra bản vẽ hoặc thông số của chi tiết cũ. Không cố vặn một đai ốc khó ăn ren để thử độ phù hợp.
Với bu lông kẹp khuôn hai đầu ren, cần kiểm tra chiều dài ren ở từng đầu và chiều dài phần thân. Chiều dài tổng đúng nhưng đoạn ren phía đai ốc quá ngắn vẫn có thể làm cụm siết không phù hợp.
Đai ốc kẹp khuôn cũng cần được đối chiếu chiều cao, mặt tỳ và yêu cầu vật liệu hoặc cấp bền. Phần ren ăn khớp tối thiểu phải theo thiết kế và hướng dẫn áp dụng cho bộ liên kết, không mặc định chiều cao đai ốc luôn bằng chiều dài ren làm việc.
4. Chọn chiều dài bu lông theo cụm lắp thực tế
Đo vị trí mặt tỳ của đai ốc khi kẹp đã nằm đúng tư thế làm việc. Sau đó đối chiếu với vị trí neo bên dưới, chiều dày long đen, phần ren ăn khớp và khoảng trống phía trên.
- Phía neo: kiểm tra chiều sâu hoặc chiều dài ren làm việc, tránh bu lông chạm đáy lỗ ren trước khi tạo lực kẹp.
- Phía siết: bảo đảm đai ốc làm việc trên đoạn ren phù hợp và không bị phần thân không ren cản trở.
- Không gian lắp: kiểm tra chiều cao nhô lên, đường đi của chi tiết máy và khoảng thao tác dụng cụ.
Không có một chiều dài bu lông dùng chung cho tất cả khuôn cùng cỡ M. Chiều cao khuôn chỉ là một dữ liệu; vị trí mặt tỳ trên kẹp và kết cấu neo cũng ảnh hưởng đến lựa chọn.
5. Chọn long đen theo d1 × d2 × s
Đối chiếu d1 – đường kính lỗ với thân bu lông; d2 – đường kính ngoài với vùng tỳ; và s – chiều dày với chiều cao cụm siết. Vòng đệm phải được đỡ phù hợp và đặt đúng mặt tỳ.

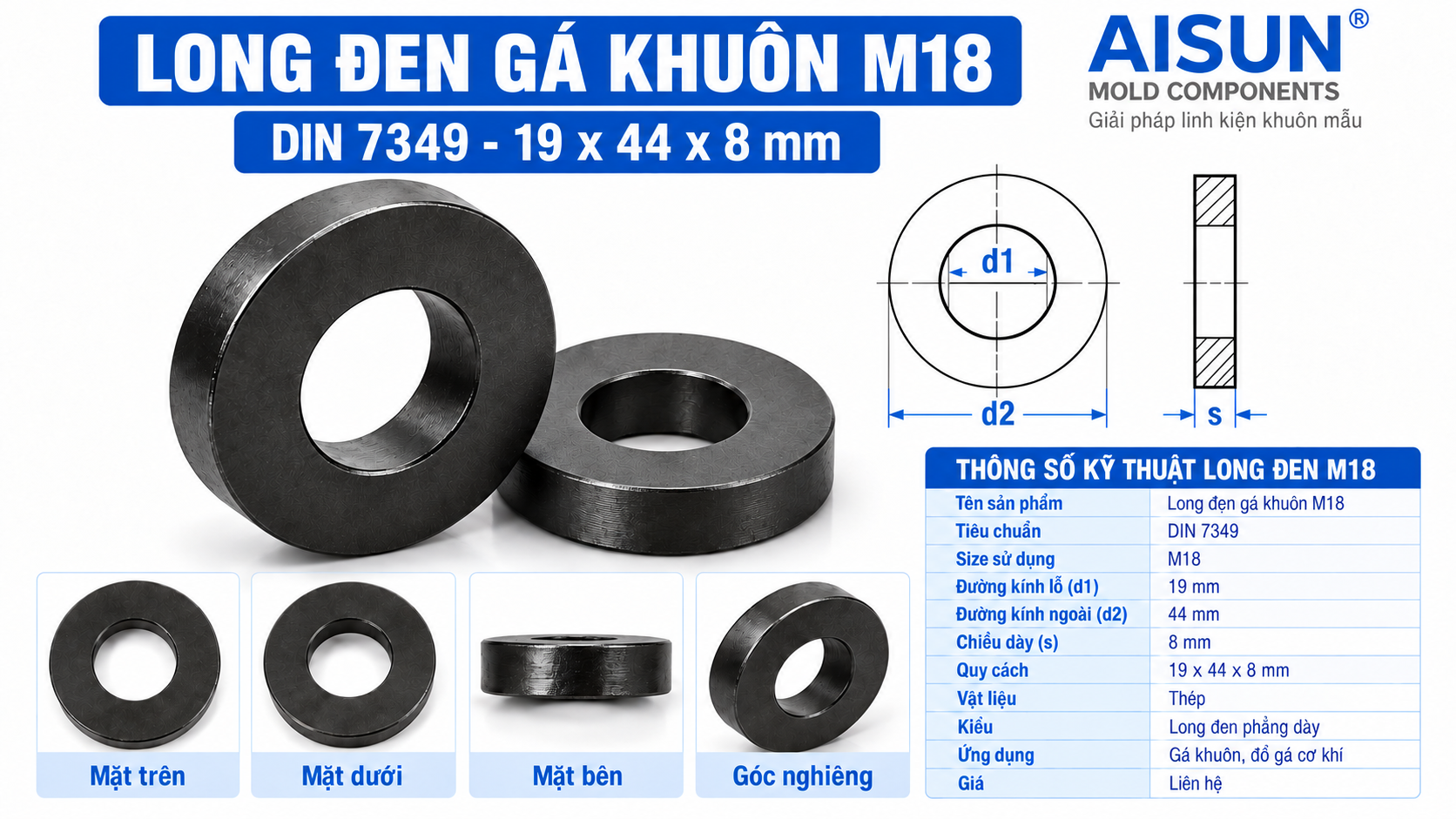

Ví dụ, long đen M18 DIN 7349 tại Aisun có quy cách 19 × 44 × 8 mm. Lỗ 19 mm dành cho hệ bu lông M18 phù hợp; chiều dày 8 mm phải được xét khi chọn bu lông.
Xem bài Long đen gá khuôn là gì? Cách chọn đường kính lỗ và chiều dày để tra bảng quy cách. Với M36, quy cách cần liên hệ xác nhận.
6. Ví dụ chuẩn bị thông tin cho bộ gá M18
| Chi tiết | Thông tin cần xác nhận |
|---|---|
| Bu lông kẹp khuôn M18 | Bước ren, chiều dài tổng, chiều dài ren từng đầu, yêu cầu vật liệu/cấp bền |
| Đai ốc kẹp khuôn M18 | Ren tương thích, chiều cao, mặt tỳ và yêu cầu kỹ thuật |
| Long đen M18 | 19 × 44 × 8 mm; đối chiếu mặt tỳ và yêu cầu vật liệu |
| Kẹp khuôn và vị trí neo | Loại kẹp, kích thước lỗ/rãnh, vị trí mặt tỳ, ren neo hoặc rãnh T |
Đây là ví dụ về dữ liệu cần cung cấp khi hỏi hàng. Chưa có kích thước bộ gá thực tế thì chưa thể chốt chiều dài bu lông, mô men siết hoặc tải làm việc.
7. Những lỗi dễ gặp khi mua đồng bộ
- Chỉ gửi cỡ M mà thiếu bước ren và chiều dài bu lông.
- Chọn bu lông đủ dài nhưng đoạn ren ở đầu siết không phù hợp.
- Quên tính chiều dày long đen vào cụm lắp.
- Vòng đệm vướng mép kẹp hoặc không được đỡ đúng vùng tỳ.
- Chọn đai ốc chữ T theo cỡ ren mà bỏ qua kích thước rãnh bàn máy.
- Dùng chi tiết nâng hạ để thay cho chi tiết gá kẹp chỉ vì có cùng ren.
Khi lắp, đối chiếu tình trạng ren, bề mặt tiếp xúc và tư thế kẹp. Mô men siết cần theo tài liệu kỹ thuật của cấu hình sử dụng; không áp dụng một giá trị chung cho mọi bộ gá M18.
8. Câu hỏi thường gặp
Cùng cỡ M có nghĩa là lắp đồng bộ được ngay không?
Cần kiểm tra thêm bước ren, phần ren làm việc, kích thước mặt tỳ, vị trí neo và không gian lắp. Cỡ M mới là thông tin ban đầu.
Thay long đen dày hơn có cần kiểm tra lại bu lông không?
Có. Chiều cao cụm siết thay đổi có thể làm giảm phần ren còn lại phía đai ốc hoặc thay đổi khoảng thao tác.
Có thể đặt một bộ chỉ dựa trên ảnh chụp không?
Ảnh giúp nhận diện kiểu chi tiết, nhưng cần bổ sung kích thước, thông số ren và bản vẽ nếu có. Một bộ gá nhìn giống nhau chưa chắc có cùng quy cách.
9. Gửi yêu cầu báo giá bộ phụ kiện gá khuôn
Để Aisun đối chiếu hàng, hãy gửi cỡ ren và bước ren + chiều dài bu lông + loại đai ốc + quy cách long đen + loại kẹp + số lượng. Kèm kích thước vị trí neo, ảnh bộ đang dùng hoặc bản vẽ.
Tham khảo bu lông kẹp khuôn, đai ốc kẹp khuôn và long đen gá khuôn. Giá liên hệ; gọi 0964.892.035 để được tư vấn theo quy cách thực tế.
