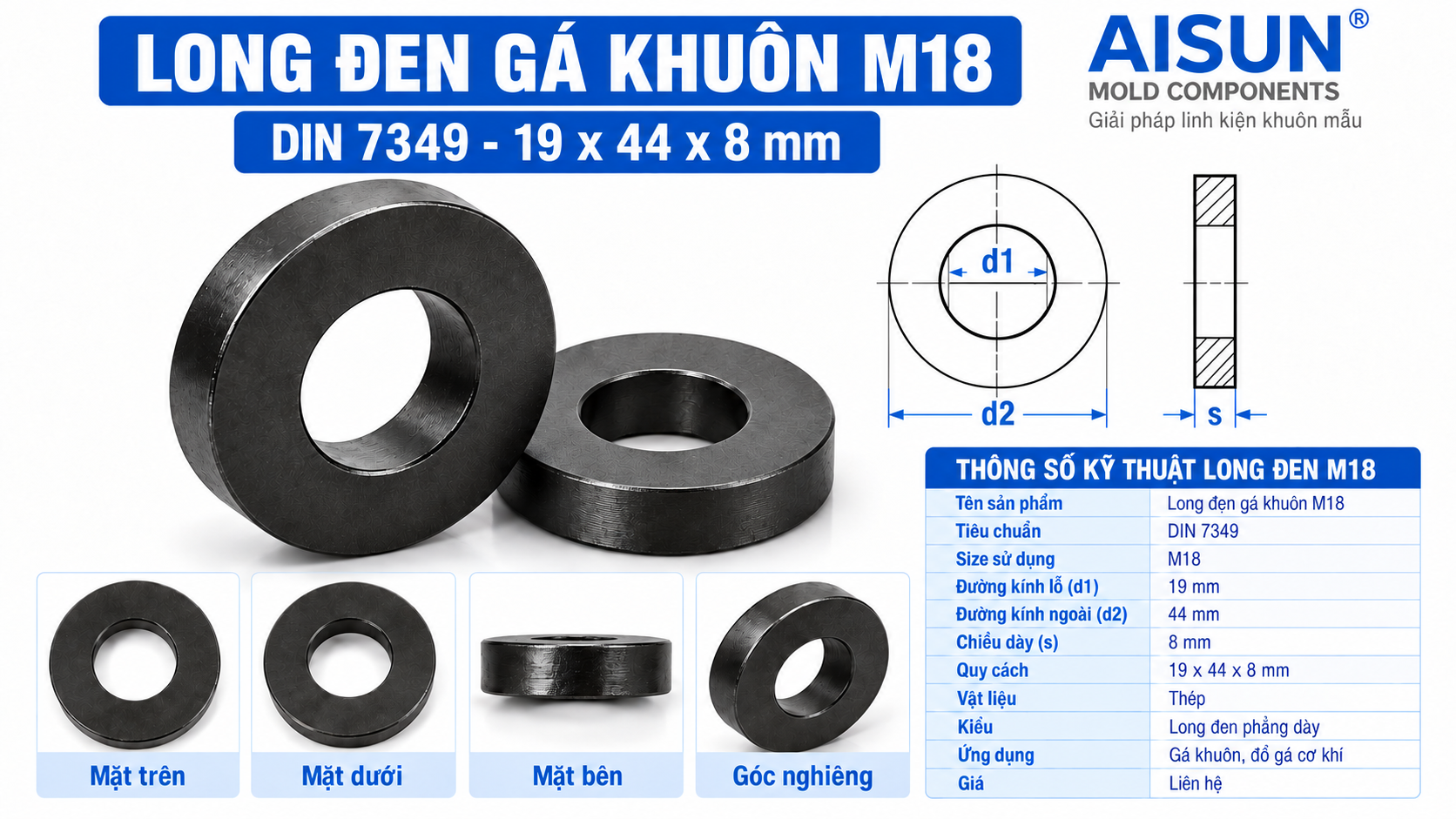

Long Đen Gá Khuôn M18 DIN 7349 – Long Đen Phẳng Dày 19×44×8mm
Long đen gá khuôn M18 DIN 7349 là vòng đệm thép dạng phẳng dày, sử dụng tại vị trí siết trong các bộ gá có bu lông M18 phù hợp. Quy cách của sản phẩm là 19×44×8 mm: lỗ trong d1 = 19 mm, đường kính ngoài d2 = 44 mm và chiều dày s = 8 mm.
Vòng đệm tạo mặt tỳ giữa đai ốc và chi tiết bên dưới, hỗ trợ phân bố lực tại vùng tiếp xúc. Sản phẩm thuộc danh mục long đen gá khuôn DIN 7349 của Aisun và có thể kết hợp với các phụ kiện cùng hệ size khi thông số lắp phù hợp.
Thông Số Long Đen Gá Khuôn M18 DIN 7349
| Tên sản phẩm | Long Đen Gá Khuôn M18 |
|---|---|
| Tiêu chuẩn kích thước | DIN 7349 |
| Size bu lông sử dụng | M18 |
| d1 – Đường kính lỗ | 19 mm |
| d2 – Đường kính ngoài | 44 mm |
| s – Chiều dày | 8 mm |
| Quy cách d1 × d2 × s | 19 × 44 × 8 mm |
| Vật liệu | Thép |
| Loại | Long đen phẳng dày |
| Ứng dụng | Gá khuôn, đồ gá cơ khí, vị trí siết bu lông M18 phù hợp |
| Giá | Liên hệ |
Ý Nghĩa Quy Cách 19×44×8mm
Ba thông số d1, d2 và s cần được đối chiếu cùng nhau khi chọn vòng đệm cho bộ gá:
- d1 = 19 mm: đường kính lỗ bên trong để bu lông M18 đi qua.
- d2 = 44 mm: đường kính ngoài, cần phù hợp với mặt tỳ và khoảng trống xung quanh.
- s = 8 mm: chiều dày của vòng đệm, phải tính vào tổng chiều cao cụm siết.
M18 chỉ kích thước danh nghĩa của hệ bu lông sử dụng; lỗ trong của long đen này là 19 mm. Khi đặt hàng, nên ghi đầy đủ DIN 7349 – M18 – 19×44×8 mm để phân biệt với các vòng đệm M18 có quy cách khác.
Đặc Điểm Long Đen Phẳng Dày M18
- Thiết kế phẳng với chiều dày 8 mm, dùng tạo mặt tỳ tại vị trí liên kết phù hợp.
- Đường kính ngoài 44 mm tạo vùng tiếp xúc rộng hơn đường kính thân bu lông M18.
- Kích thước tham khảo DIN 7349 thuận tiện cho việc đối chiếu và chọn phụ kiện.
- Vật liệu thép; mác thép, độ cứng và xử lý bề mặt cần xác nhận nếu có yêu cầu cụ thể.
Vai Trò Trong Hệ Thống Gá Khuôn
Trong cụm gá, long đen được đặt tại vùng tỳ của đai ốc để hỗ trợ truyền lực siết xuống kẹp hoặc chi tiết liên kết. Cần bảo đảm vòng đệm nằm đúng vị trí, mặt tỳ phù hợp và không vướng các chi tiết lân cận.
Chiều dày 8 mm cần được xét khi chọn bu lông và bố trí khoảng siết. Khả năng làm việc của bộ gá còn phụ thuộc vào bu lông, đai ốc, kẹp khuôn, khối kê và cách lắp; không thể xác định tải làm việc chỉ từ quy cách vòng đệm.
Kết Hợp Với Bu Lông Kẹp Khuôn M18
Khách hàng có thể tham khảo bu lông kẹp khuôn 2 đầu ren M18 để lựa chọn cụm gá cùng size. Lỗ trong 19 mm của long đen được lựa chọn cho hệ bu lông M18 khi các thông số thực tế tương thích.
Chiều dài bu lông cần tính theo chiều cao khuôn, chiều dày kẹp, vị trí khối kê, long đen dày 8 mm và phần ren làm việc của đai ốc. Chọn cùng size ren chưa đủ; cần kiểm tra tổng chiều cao và khoảng siết thực tế.
Đai Ốc Và Kẹp Khuôn Dùng Cùng M18
Đai ốc kẹp khuôn M18 là phụ kiện liên quan trực tiếp khi xây dựng bộ gá. Ren bu lông và đai ốc phải tương thích, đồng thời mặt tỳ của long đen cần phù hợp với chi tiết phía dưới.
Một cụm gá có thể gồm bu lông M18 + đai ốc M18 + long đen M18 + kẹp khuôn, bổ sung khối kê theo cấu hình bàn máy và khuôn.
Tùy phương án gá, có thể chọn kẹp khuôn cong hoặc kẹp khuôn thẳng. Hãy kiểm tra lỗ hoặc rãnh kẹp, chiều cao khuôn, vị trí kê và khoảng trống quanh vùng siết trước khi lắp.
Cách Chọn Long Đen Gá Khuôn M18
- Xác định bộ liên kết sử dụng bu lông M18 và đai ốc tương thích.
- Đối chiếu lỗ trong 19 mm, đường kính ngoài 44 mm và chiều dày 8 mm.
- Kiểm tra vùng tỳ đủ phù hợp và không gian lắp quanh vòng đệm.
- Tính thêm 8 mm chiều dày long đen khi chọn chiều dài bu lông và khoảng siết.
- Gửi bản vẽ hoặc yêu cầu vật liệu nếu bộ gá có yêu cầu kỹ thuật riêng.
Ứng Dụng Long Đen DIN 7349 M18
Sản phẩm có thể được lựa chọn cho bộ gá khuôn ép nhựa, gá khuôn dập, đồ gá cơ khí và các vị trí liên kết bu lông M18 phù hợp trên bàn máy. Việc sử dụng cần dựa trên kết cấu cụm gá và điều kiện làm việc thực tế.
Tham Khảo Các Size Long Đen Khác
- Long đen gá khuôn M14: 15 × 36 × 6 mm.
- Long đen gá khuôn M16: 17 × 40 × 6 mm.
- Long đen gá khuôn M18: 19 × 44 × 8 mm.
So với M16 trong dòng này, M18 có lỗ trong và đường kính ngoài lớn hơn, đồng thời chiều dày tăng từ 6 mm lên 8 mm. Vì vậy cần kiểm tra lại chiều cao cụm siết khi thay đổi size. Các quy cách khác có thể tra cứu tại bảng kích thước long đen gá khuôn.
Phân Biệt Vòng Đệm DIN 7349 Với Các Quy Cách Khác
Tên gọi “long đen M18” chưa cho biết đầy đủ đường kính ngoài và chiều dày. Với sản phẩm DIN 7349 này, cần xác định đúng d1 19 mm – d2 44 mm – s 8 mm. Khi thay thế, đối chiếu đủ kích thước và yêu cầu vật liệu của bộ gá.
Phụ Kiện Gá Khuôn Liên Quan
- Bu lông kẹp khuôn 2 đầu ren M18
- Đai ốc kẹp khuôn M18
- Kẹp khuôn cong
- Kẹp khuôn thẳng
- Danh mục long đen gá khuôn DIN 7349
Câu Hỏi Thường Gặp Về Long Đen Gá Khuôn M18
Long đen M18 DIN 7349 có kích thước bao nhiêu?
Quy cách là 19×44×8 mm, gồm lỗ trong 19 mm, đường kính ngoài 44 mm và chiều dày 8 mm.
Long đen M18 dùng cho bu lông nào?
Sản phẩm được lựa chọn cho bu lông có kích thước danh nghĩa M18 phù hợp. Đường kính lỗ của vòng đệm là 19 mm.
M18 có chiều dày 6 mm như M16 không?
Trong dòng DIN 7349 này, M18 dày 8 mm, còn M16 có quy cách 17×40×6 mm. Cần kiểm tra chiều dày khi chọn hoặc thay thế.
Vật liệu có phải thép S45C không?
Vật liệu được xác định là thép. Mác thép cụ thể và các yêu cầu về độ cứng hoặc bề mặt cần được xác nhận theo hàng thực tế.
Có thể kết hợp với đai ốc kẹp khuôn M18 không?
Có thể sử dụng khi bu lông, đai ốc M18 và các chi tiết liên quan có thông số tương thích, mặt tỳ và cách lắp phù hợp.
Khi hỏi giá cần gửi thông tin gì?
Gửi long đen DIN 7349 M18 – 19×44×8 mm + số lượng. Nếu mua đồng bộ, cung cấp thêm chiều dài bu lông, loại kẹp và cấu hình gá.
Mua Long Đen Gá Khuôn M18 Tại Aisun
Aisun cung cấp long đen gá khuôn và các phụ kiện liên quan để lựa chọn theo cấu hình bộ gá. Khách hàng có thể gửi size, quy cách và số lượng để được tư vấn và báo giá.
LONG ĐEN GÁ KHUÔN M18 DIN 7349 – GIÁ LIÊN HỆ
Quy cách: 19 × 44 × 8 mm – Vật liệu: Thép.
Ví dụ yêu cầu báo giá: Long đen DIN 7349 M18 – 19×44×8 mm – 100 cái.
Liên hệ Aisun: 0867157196.
