Cách chọn cam kẹp định vị nhanh theo lực kẹp và hành trình chính xác

Cam kẹp định vị nhanh là thiết bị quan trọng trong hệ thống đồ gá, jig hàn và khuôn dập công nghiệp. Việc lựa chọn đúng lực kẹp và hành trình không chỉ giúp cố định phôi ổn định mà còn ảnh hưởng trực tiếp đến độ chính xác gia công, tuổi thọ thiết bị và mức độ an toàn khi vận hành. Bài viết dưới đây sẽ hướng dẫn chi tiết cách chọn cam kẹp dựa trên hai thông số cốt lõi này.

---

1. Cam kẹp định vị nhanh là gì và nguyên lý hoạt động

1.1 Khái niệm cam kẹp định vị nhanh

Cam kẹp định vị nhanh (toggle clamp) là cơ cấu kẹp cơ khí hoạt động theo nguyên lý đòn bẩy và khóa qua điểm chết, cho phép cố định phôi nhanh chóng chỉ với một thao tác tay. Khi tay gạt đi qua điểm khóa, cơ cấu sẽ tự giữ lực mà không cần tác động liên tục.

Cam kẹp định vị nhanh (Toggle clamp)

1.2 Ứng dụng phổ biến trong sản xuất

Thiết bị này được sử dụng rộng rãi trong gia công CNC, lắp ráp cơ khí, jig hàn và khuôn dập. Nhờ khả năng thao tác nhanh và lực kẹp ổn định, cam kẹp giúp tăng năng suất và đảm bảo độ lặp lại cao trong sản xuất hàng loạt.

Ứng dụng cam kẹp nhanh trong sản xuất

2. Cách chọn cam kẹp theo lực kẹp

2.1 Lực kẹp là gì?

Lực kẹp là giá trị thể hiện khả năng giữ chặt phôi của cam trong điều kiện tải tối đa. Thông số này thường được tính bằng Newton (N) hoặc kilogram lực (kgf) và là yếu tố quyết định đến độ ổn định của chi tiết trong quá trình gia công.

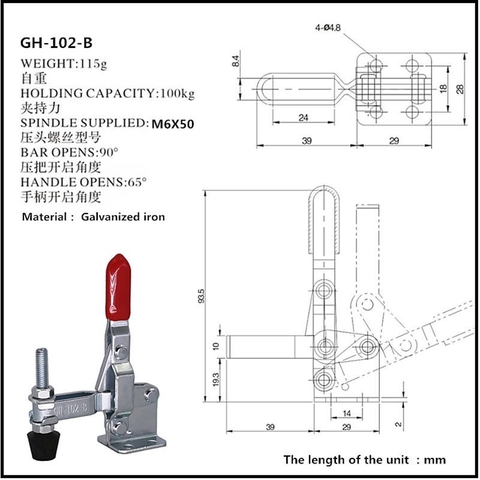

Xem ví dụ về thông tin lực kẹp (holding capacity) và thông số của Cam kẹp GH-102B:

Thông tin Cam kẹp GH-102B

2.2 Cách xác định lực kẹp phù hợp

Việc lựa chọn lực kẹp cần dựa trên trọng lượng phôi, lực cắt trong quá trình gia công và mức độ rung động của hệ thống. Với các chi tiết nhẹ hoặc thao tác lắp ráp đơn giản, mức lực trung bình có thể đáp ứng yêu cầu. Tuy nhiên, trong môi trường rung mạnh như jig hàn hoặc khuôn dập, cần chọn lực kẹp cao hơn để đảm bảo phôi không bị xê dịch.

2.3 Nguyên tắc dự phòng an toàn

Trong thực tế, nên chọn cam kẹp có lực lớn hơn nhu cầu thực tế khoảng 20–30%. Khoảng dư này giúp bù sai số lắp đặt, hao mòn cơ cấu và rung động phát sinh trong quá trình sử dụng lâu dài.

---

3. Cách chọn cam kẹp theo hành trình

3.1 Hành trình cam kẹp là gì?

3.2 Ảnh hưởng của hành trình đến hiệu suất làm việc

Nếu phôi có kích thước cố định và hệ thống định vị chính xác, hành trình ngắn sẽ giúp tăng độ cứng vững và giảm thời gian thao tác. Ngược lại, khi phôi có sai số độ dày hoặc thay đổi kích thước thường xuyên, hành trình dài hơn sẽ mang lại sự linh hoạt cần thiết.

3.3 Sai lầm khi chọn hành trình không phù hợp

4. Kết hợp lực kẹp và hành trình để tối ưu hiệu quả

4.1 Không nên đánh giá từng thông số riêng lẻ
