Trong quy trình ép phun nhựa, sau khi nhựa đã đông đặc trong lòng khuôn, làm thế nào để lấy sản phẩm ra mà không làm móp méo hay trầy xước? Câu trả lời chính là Chốt đẩy EPN.
1. Chốt đẩy EPN là gì?
EPN là ký hiệu viết tắt phổ biến trong các bảng mã linh kiện (như tiêu chuẩn Misumi, Punch) để chỉ Chốt đẩy thân tròn thẳng.
Nhiệm vụ của nó rất đơn giản: Khi khuôn mở ra, hệ thống lừa (ejector plate) sẽ đẩy các chốt EPN tiến về phía trước, tác động lực vào mặt sau của sản phẩm nhựa để "đẩy" nó ra ngoài.
2. Đặc điểm cấu tạo của chốt EPN
Một cây chốt EPN tiêu chuẩn thường có 2 phần chính:
-
Thân chốt: Hình trụ tròn, được mài bóng cực mịn để di chuyển trơn tru trong lỗ khuôn.
-
Đầu vai (Head): Phần vai để giữ chốt cố định vào tấm đẩy, không cho chốt bị văng ra ngoài khi máy hoạt động. Độ dày vai bằng 4mm.
Thông số kỹ thuật cần lưu ý:
-
Đường kính (D): Từ 0.5mm đến hơn 20mm.
-
Chiều dài (L): Tùy thuộc vào độ dày của khuôn.
-
Độ cứng: Thường được nhiệt luyện đạt khoảng 50-60 HRC.
3. Các loại chốt đẩy EPN phổ biến
Tùy vào yêu cầu sản xuất, chốt EPN được chia thành các dòng vật liệu khác nhau:
| Loại chốt | Đặc điểm | Ứng dụng |
| EPN Thép thông thường (SKD61) | Độ cứng bề mặt cao, chịu nhiệt tốt. | Phổ biến nhất cho khuôn nhựa thông dụng. |
| EPN Thép không gỉ (SUS) | Chống ăn mòn, gỉ sét. | Dùng cho khuôn sản xuất đồ y tế, thực phẩm. |
| EPN Phủ Nitride (Đen) | Bề mặt được tôi Nitơ để tăng độ cứng và giảm ma sát. | Dùng cho khuôn chạy tốc độ cao, sản lượng lớn. |
4. Lưu ý "vàng" dành cho thiết kế và phòng mua hàng
Đối với thiết kế:
-
Bố trí đối xứng: Hãy đặt chốt EPN ở những vị trí có lực cản lớn (như các góc, gân tăng cứng) để sản phẩm không bị biến dạng khi đẩy.
-
Dấu vết chốt đẩy: Luôn nhớ rằng chốt EPN sẽ để lại một dấu hình tròn nhỏ trên sản phẩm. Hãy đặt chúng ở mặt khuất (mặt trong) của sản phẩm để đảm bảo thẩm mỹ.
Đối với phòng mua hàng (Purchasing):
-
Dung sai là cốt lõi: Chốt EPN cần độ chính xác cực cao. Nếu đường kính chốt nhỏ hơn lỗ lắp 0.01mm, nhựa nóng sẽ chui vào khe hở tạo ra bavia (lỗi sản phẩm).
-

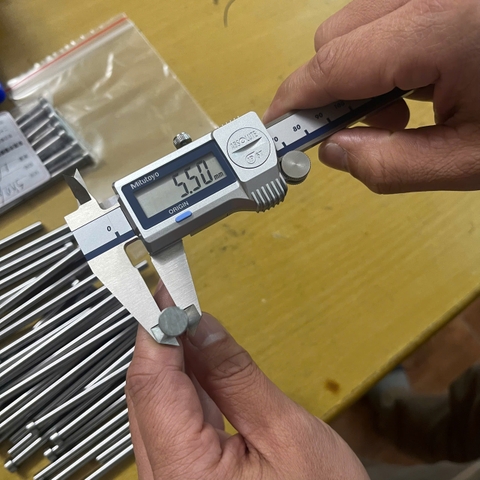

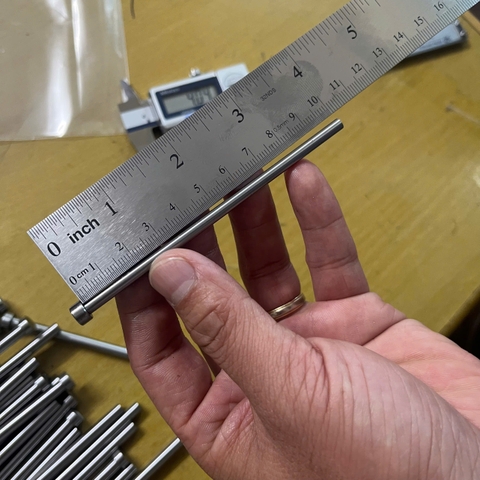

Kiểm tra độ thẳng: Chốt càng dài càng dễ bị cong. Khi nhận hàng, hãy lăn thử chốt trên mặt phẳng để kiểm tra.
-
Mã hàng (Part Number): Luôn yêu cầu kỹ thuật cung cấp đầy đủ: Mã loại - Đường kính - Chiều dài (Ví dụ: EPN 10 - 200).
5. Tại sao chốt EPN hay bị gãy/kẹt?
Nếu xưởng sản xuất phản nàn về việc chốt nhanh hỏng, bạn hãy kiểm tra 3 nguyên nhân sau:
-
Thiếu bôi trơn: Chốt ma sát với vách lỗ sinh nhiệt làm biến dạng thép.
-
Lệch tâm: Tấm đẩy bị vênh khiến chốt không đi thẳng.
-
Làm mát kém: Nhiệt độ khuôn quá cao khiến chốt bị "nở" ra và kẹt chặt.
Kết luận: Chốt đẩy EPN tuy đơn giản nhưng lại quyết định "nhịp thở" của dây chuyền sản xuất. Một cây chốt tốt giúp sản phẩm ra đều, đẹp và không làm gián đoạn kế hoạch giao hàng.
