CHỐT ĐỊNH VỊ KHUÔN MẪU: CẤU TẠO, DUNG SAI VÀ KỸ THUẬT LẮP ĐẶT CHUẨN ISO
Tìm hiểu về chốt định vị khuôn mẫu (Dowel Pins). Phân tích vật liệu thép SUJ2, dung sai lắp ghép m6/h7 và vai trò quan trọng của chốt định vị trong việc đảm bảo độ chính xác cho khuôn ép nhựa và khuôn dập.
Trong kết cấu khuôn mẫu, nếu hệ thống dẫn hướng (Trục - Bạc) đảm bảo sự chuyển động mượt mà thì chốt định vị (Dowel Pins) chính là thành phần then chốt đảm bảo vị trí cố định tuyệt đối giữa các tấm khuôn. Việc sử dụng chốt định vị sai quy cách hoặc lắp đặt không đúng kỹ thuật là nguyên nhân chính dẫn đến sai lệch sản phẩm và hỏng bề mặt phân khuôn.
1. Vai trò của chốt định vị trong khuôn mẫu
Chốt định vị không có chức năng chịu tải trọng cắt lớn như bu lông, mà nhiệm vụ chính của chúng là:
-
Định vị vị trí: Giữ cho các tấm khuôn (Plate) không bị xê dịch trong quá trình gia công và vận hành.
-
Đảm bảo tính lắp lẫn: Giúp việc tháo lắp bảo trì khuôn nhiều lần mà vẫn giữ nguyên độ đồng tâm ban đầu.
-
Bảo vệ Bu lông: Chịu lực xô ngang, tránh cho bu lông bị biến dạng hoặc đứt gãy dưới áp lực phun/dập.
2. Thông số kỹ thuật của chốt định vị Aisun
Tại Aisun.vn, chúng tôi cung cấp các dòng chốt định vị đạt tiêu chuẩn quốc tế (JIS B1354, DIN 6325) với các đặc tính:
-
Vật liệu: Thép hợp kim SUJ2 (High Carbon Chrome Bearing Steel).
-
Độ cứng: Đạt 58 - 62 HRC sau khi nhiệt luyện, đảm bảo không bị biến dạng khi ép chặt.
-
Độ nhám bề mặt: $Ra < 0.4 \mu m$, bề mặt được mài bóng giúp quá trình lắp và tháo chốt dễ dàng, không gây xước lỗ.
3. Bảng tra dung sai lắp ghép chốt định vị (Đơn vị: $\mu m$)
Để chốt định vị phát huy tối đa hiệu quả, kỹ sư cần tuân thủ chế độ lắp chặt giữa chốt và lỗ tấm khuôn.
| Đường kính danh nghĩa (mm) | Dung sai Chốt m6 (Tiêu chuẩn) | Dung sai Lỗ H7 | Độ dôi/hở dự kiến |
| Ø3 - Ø6 | $+12 / +4$ | $+12 / 0$ | Lắp chặt nhẹ |
| Ø8 - Ø10 | $+15 / +6$ | $+15 / 0$ | Lắp chặt nhẹ |
| Ø12 - Ø16 | $+18 / +7$ | $+18 / 0$ | Lắp trung gian/chặt |
| Ø20 - Ø25 | $+21 / +8$ | $+21 / 0$ | Lắp chặt định vị |

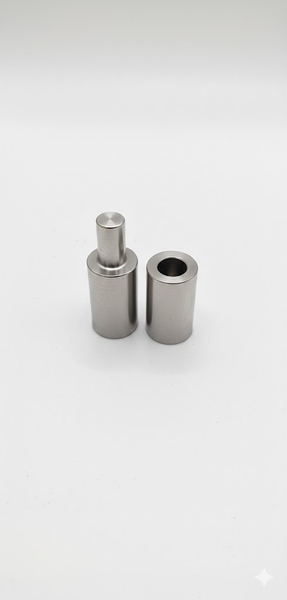

4. Các loại chốt định vị phổ biến
-
Chốt định vị thẳng (Straight Dowel Pins): Loại phổ biến nhất, dùng cho các vị trí lỗ thông.
-
Chốt định vị có ren trong (Pull Dowel Pins): Có lỗ ren ở một đầu, giúp tháo chốt ra khỏi lỗ mù (Blind hole) một cách dễ dàng bằng tay vặn.
-
Chốt định vị vát đầu: Giúp việc dẫn hướng khi bắt đầu lắp chốt vào lỗ trở nên thuận tiện hơn, tránh làm hỏng miệng lỗ.
[Image: Technical drawing showing the difference between straight and internal threaded dowel pins]
5. Lưu ý quan trọng khi lắp đặt
-
Độ sâu lỗ: Chiều dài phần tiếp xúc của chốt định vị nên gấp từ 1.5 đến 2 lần đường kính chốt để đảm bảo độ vững chãi.
-
Thoát khí: Khi ép chốt vào lỗ mù, áp suất không khí bên trong có thể gây cản trở hoặc làm nứt tấm khuôn. Nên sử dụng chốt có rãnh xoắn thoát khí hoặc khoan lỗ thoát khí nhỏ phía sau.
-
Dụng cụ lắp: Luôn sử dụng máy ép thủy lực hoặc búa đồng/nhôm. Tuyệt đối không dùng búa sắt đóng trực tiếp lên đầu chốt vì sẽ làm mẻ bề mặt cứng, gây nguy hiểm và hỏng chốt.
6. Tại sao nên mua chốt định vị tại Aisun Hà Nội?
Aisun.vn là địa chỉ tin cậy cung cấp linh kiện khuôn mẫu tại Hà Nội với cam kết:
-
Sẵn kho số lượng lớn: Đầy đủ các size từ Ø2 đến Ø25, chiều dài đa dạng.
-
Chất lượng đồng nhất: 100% sản phẩm đạt độ cứng tiêu chuẩn, dung sai m6 chính xác.
-
Giao hàng siêu tốc: Hỗ trợ giao hàng ngay trong ngày cho các xưởng cơ khí tại Hà Nội và các tỉnh phía Bắc.
-
Xem thêm: https://www.youtube.com/shorts/S29mI_wtrX4
FAQ - CÂU HỎI THƯỜNG GẶP VỀ CHỐT ĐỊNH VỊ
| Câu hỏi | Trả lời chuyên môn |
| Nên dùng bao nhiêu chốt định vị cho một tấm khuôn? | Thông thường, ít nhất 02 chốt đặt ở hai góc đối xứng chéo nhau là đủ để định vị chính xác vị trí một tấm khuôn. |
| Tại sao chốt định vị của tôi hay bị rỉ sét? | Chốt định vị thường làm từ thép SUJ2 không có tính kháng rỉ cao. Cần bôi một lớp dầu bảo quản trước khi lắp và tránh môi trường ẩm ướt. |
| Lỗ H7 lắp chốt m6 bị lỏng thì xử lý thế nào? | Nếu lỗ bị rộng do tháo lắp nhiều lần, bạn nên doa lỗ lên size lớn hơn hoặc sử dụng các loại chốt Oversize (Dung sai lớn hơn m6). |
