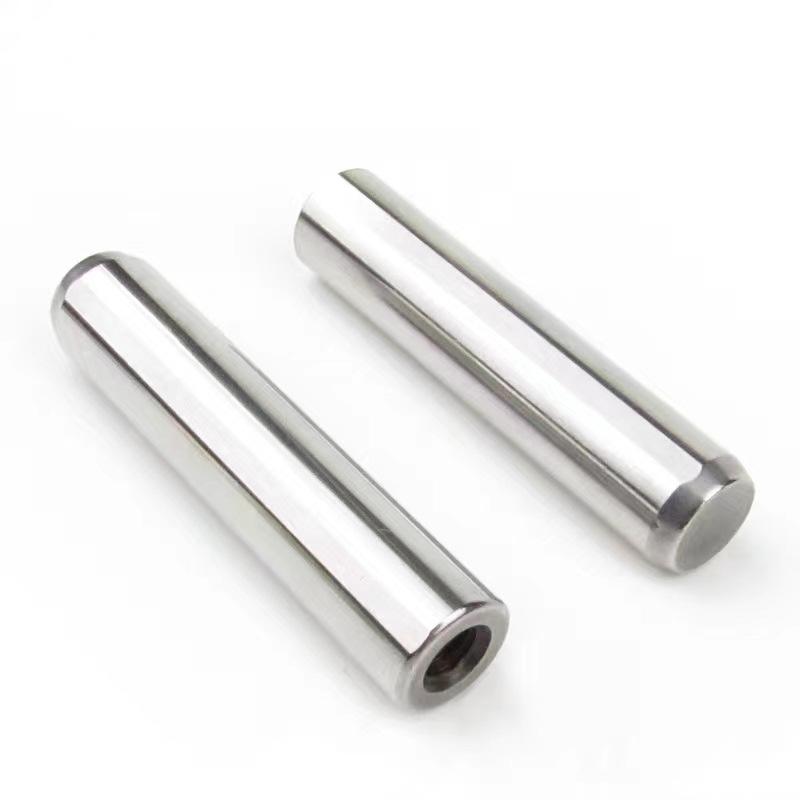

Chốt Định Vị MSTH16

CHỐT ĐỊNH VỊ TRỤ CÓ REN TRONG MSTH16 – ĐƯỜNG KÍNH D CHUẨN XÁC h7

Trong các hệ thống khuôn dập hạng nặng, khuôn đúc áp lực hoặc máy móc công nghiệp cỡ lớn, việc định vị chính xác giữa các tấm khuôn là yếu tố sống còn. Chốt định vị MSTH16 với thiết kế trụ thẳng không bậc, tích hợp lỗ ren âm thông minh và kiểm soát nghiêm ngặt dung sai h7, chính là giải pháp chịu tải vượt trội cho các yêu cầu kỹ thuật khắt khe nhất.

1. Khái niệm

Chốt định vị MSTH16 đường kính thân 16mm, tiêu chuẩn thiết kế với sai số h7. MSTH với lỗ ren âm giúp kỹ thuật viên sử dụng bu lông (thường M6) để xoáy vào và kéo chốt ra khỏi lỗ khuôn một cách dễ dàng và chính xác.

2.Đặc điểm kỹ thuật và ứng dụng

2.1.Đặc điểm kỹ thuật

• Đường kính: 16 mm


• Kiểu chốt: Chốt định vị có ren âm M8

• Cấu tạo: 1 đầu trơn định vị + 1 đầu ren cố định

• Vật liệu: Thép SUJ2, độ cứng 45-50 HRC

• Gia công: dung sai h7 đảm bảo lắp đặt chính xác

Thiết kế có ren giúp chốt không bị xê dịch khi khuôn làm việc liên tục, đặc biệt hiệu quả với các khuôn tháo lắp nhiều lần.

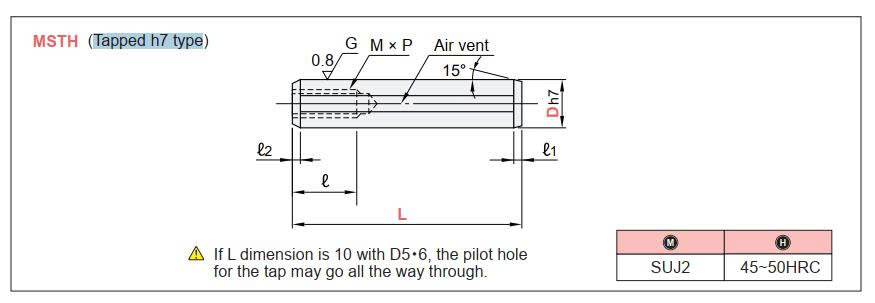

Chốt MSTH

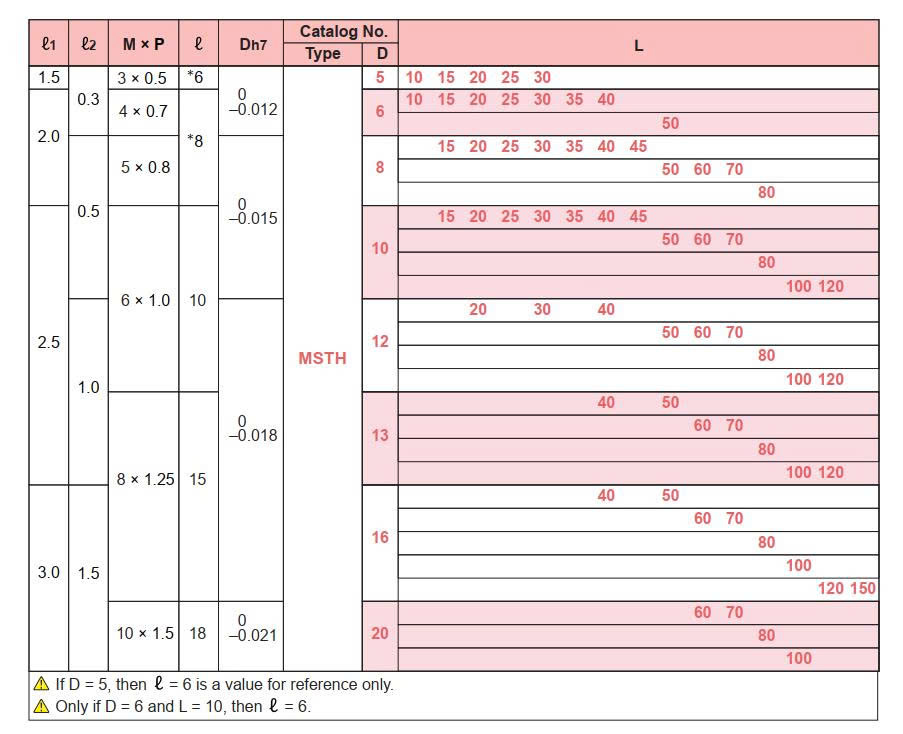

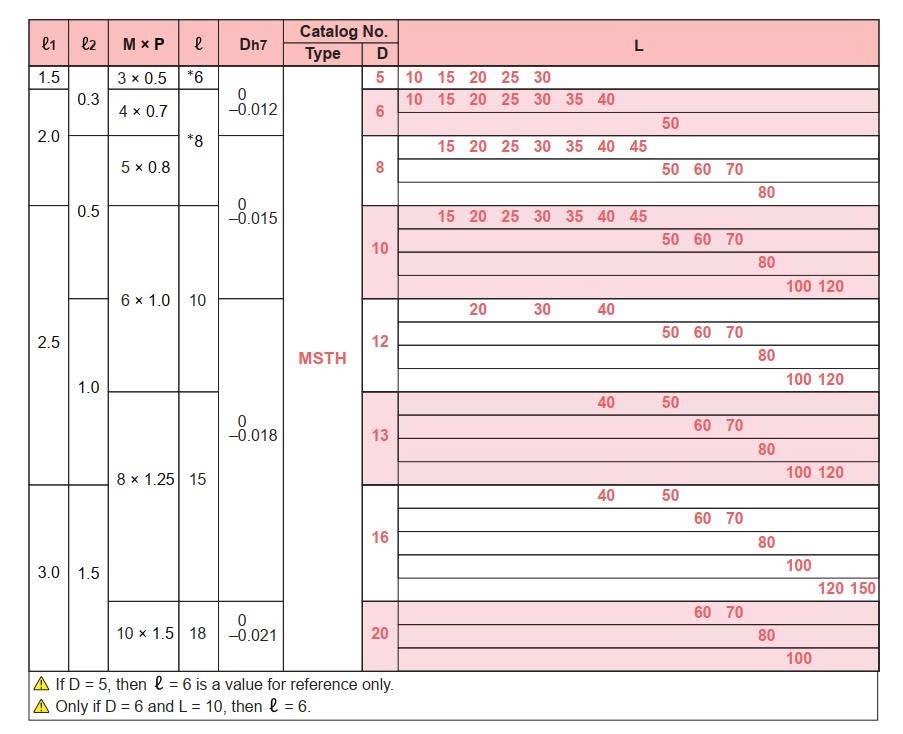

Bảng thông số MSTH

2.2.Ứng dụng

• Ngành khuôn mẫu: Định vị các tấm khuôn chính, tấm kẹp, tấm đẩy trong khuôn ép nhựa và khuôn dập tấm.

• Đồ gá (Jig) & Fixture: Làm điểm dừng hoặc chốt định vị phôi trên bàn máy CNC, đảm bảo tính lặp lại chính xác giữa các lần gá.

• Cơ khí tự động hóa: Liên kết các cụm chi tiết máy yêu cầu tháo rời bảo dưỡng định kỳ mà vẫn giữ được vị trí chuẩn xác ban đầu.

3.Tại sao nên chọn chốt định vị có ren MSTH tại Sun Việt?

• Tiết kiệm thời gian: Thiết kế ren âm giúp việc rút chốt cũ, thay chốt mới chỉ mất vài giây, bảo vệ tối đa bề mặt khuôn đắt tiền.

• Sẵn sàng lắp đặt: Kích thước chuẩn hóa giúp anh lắp là khớp ngay, không tốn thêm chi phí gia công lại lỗ ren hay mài bóng bề mặt.

• Quản lý chuyên nghiệp: Mã hàng rõ ràng giúp bộ phận mua hàng đối chiếu nhanh, báo giá tức thì và hạn chế sai sót vật tư.

• Giao hàng hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn hàng số lượng lớn, hỗ trợ giao ngay trong ngày để không làm gián đoạn tiến độ sản xuất của xưởng.

Sun Việt là đơn vị cung cấp chốt định vị có ren và đầy đủ linh kiện khuôn mẫu với kích thước tiêu chuẩn, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật theo bản vẽ khuôn.
