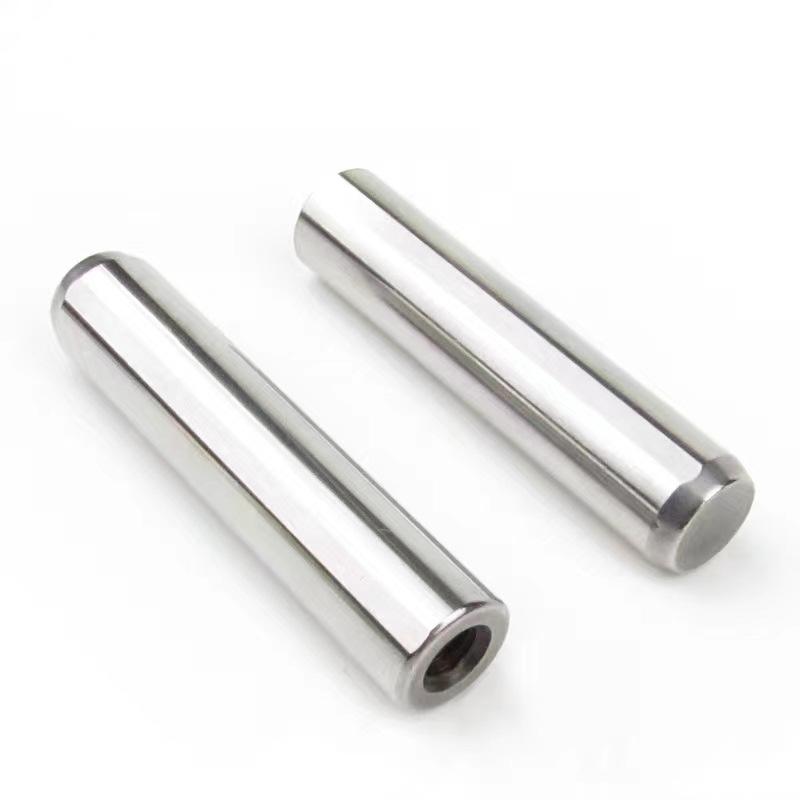

Chốt Định Vị MSTH20

CHỐT ĐỊNH VỊ TRỤ CÓ REN TRONG MSTH20 – ĐƯỜNG KÍNH D CHUẨN XÁC h7

Trong các hệ thống khuôn dập siêu trọng, khuôn đúc áp lực cỡ lớn hoặc các dây chuyền máy công nghiệp hạng nặng, yêu cầu về độ bền và độ chính xác của điểm định vị là vô cùng khắt khe. Chốt định vị MSTH20 với đường kính thân 20mm và dung sai chuẩn h7 chính là giải pháp hàng đầu, đảm bảo sự vững chãi tuyệt đối cho những bộ khuôn lớn nhất.

1. Khái niệm

Chốt định vị MSTH20 đường kính thân 20mm, tiêu chuẩn thiết kế với sai số h7. MSTH với lỗ ren âm giúp kỹ thuật viên sử dụng bu lông (thường M10) để xoáy vào và kéo chốt ra khỏi lỗ khuôn một cách dễ dàng và chính xác.

2.Đặc điểm kỹ thuật và ứng dụng

2.1.Đặc điểm kỹ thuật

• Đường kính: 20 mm


• Kiểu chốt: Chốt định vị có ren âm M10

• Cấu tạo: 1 đầu trơn định vị + 1 đầu ren cố định

• Vật liệu: Thép SUJ2, độ cứng 45-50 HRC

• Gia công: dung sai h7 đảm bảo lắp đặt chính xác

Thiết kế có ren giúp chốt không bị xê dịch khi khuôn làm việc liên tục, đặc biệt hiệu quả với các khuôn tháo lắp nhiều lần.

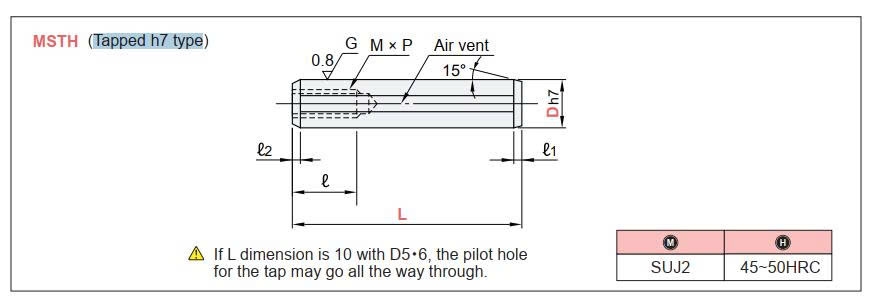

Chốt MSTH

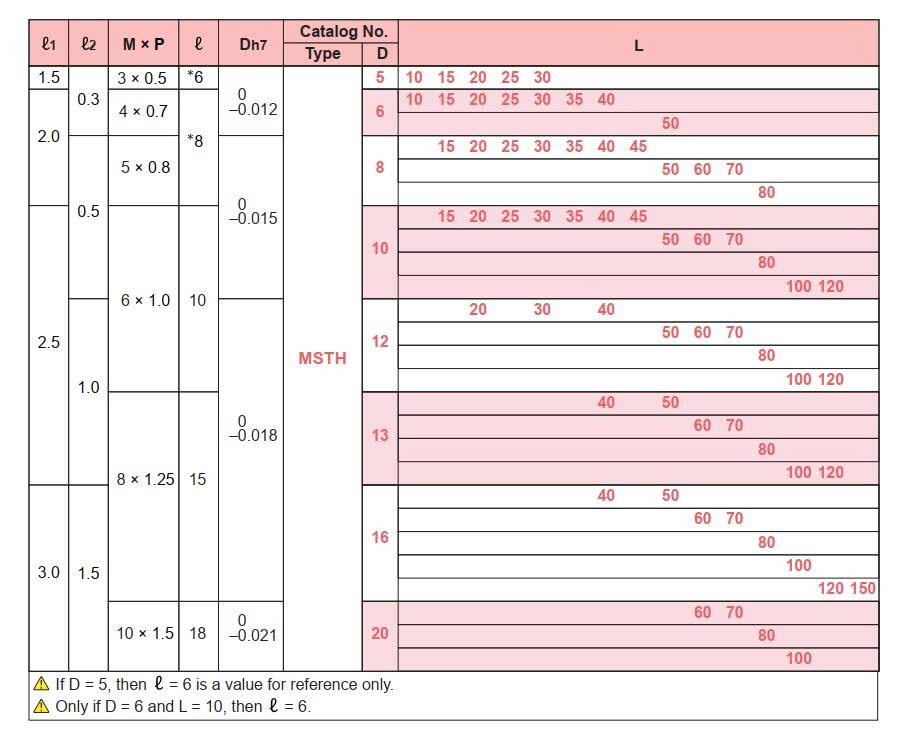

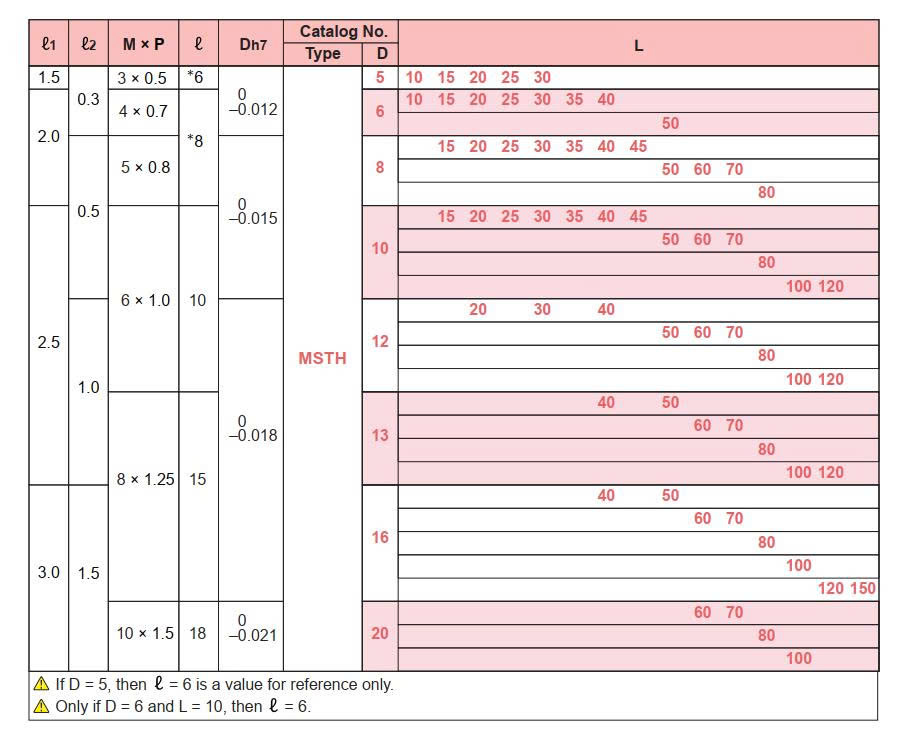

Bảng thông số MSTH

2.2.Ứng dụng

• Khuôn mẫu siêu trọng: Định vị tấm khuôn chính trong khuôn đúc nhôm áp lực, khuôn dập kim loại tấm dày (ô tô, xe máy).

• Đồ gá (Jig) hạng nặng: Làm điểm dừng, điểm định vị cho các chi tiết máy siêu trường siêu trọng trên bàn máy CNC lớn.

• Kết cấu máy công nghiệp: Liên kết các cụm chi tiết máy yêu cầu tháo rời bảo trì định kỳ nhưng phải giữ được vị trí chuẩn xác tuyệt đối khi lắp lại.

3.Tại sao nên chọn chốt định vị có ren MSTH tại Sun Việt?

• Tiết kiệm thời gian: Thiết kế ren âm giúp việc rút chốt cũ, thay chốt mới chỉ mất vài phút, bảo vệ tối đa bề mặt khuôn đắt tiền.

• Sẵn sàng lắp đặt: Dung sai h7 giúp kỹ thuật loại bỏ hoàn toàn việc phải mài sửa lỗ lắp chốt, tiết kiệm hàng giờ đồng hồ gia công cho mỗi bộ khuôn lớn.

• Quản lý chuyên nghiệp: Mã hàng rõ ràng giúp bộ phận mua hàng đối chiếu nhanh, báo giá tức thì và hạn chế sai sót vật tư.

• Giao hàng hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn các quy cách dài của MSTH20, hỗ trợ giao ngay trong ngày để đáp ứng tiến độ gấp của xưởng.

Sun Việt là đơn vị cung cấp chốt định vị có ren và đầy đủ linh kiện khuôn mẫu với kích thước tiêu chuẩn, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật theo bản vẽ khuôn.
