Chốt Định Vị MSTH5

Chốt định vị có ren trong MSTH5 - Tháo lắp dễ dàng

Trong kỹ thuật cơ khí và chế tạo khuôn mẫu, việc cố định vị trí các tấm khuôn yêu cầu độ chính xác cực cao. Chốt định vị MSTH15 với thiết kế trụ thẳng tiêu chuẩn kết hợp lỗ ren âm thông minh chính là giải pháp tối ưu giúp căn chỉnh chính xác và tiết kiệm tối đa thời gian bảo trì hệ thống.

1. Khái niệm

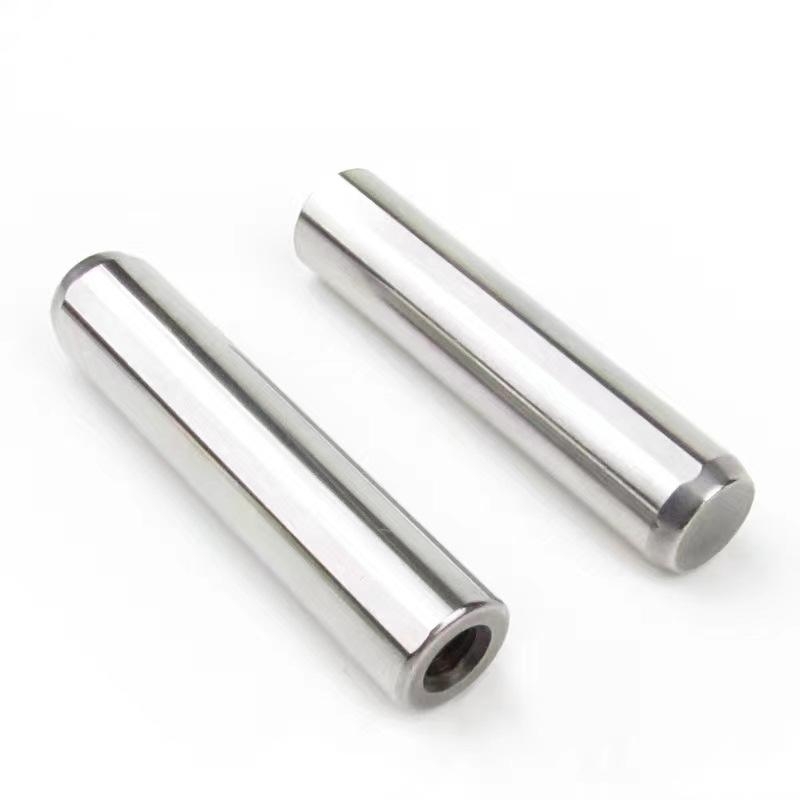

Chốt  định vị MSTH5 là dòng chốt trụ trơn có đường kính thân 5mm. Điểm ưu việt của mã MSTH chính là lỗ ren âm được gia công ở một đầu chốt. Thiết kế này cho phép kỹ thuật viên sử dụng một bu lông nhỏ để kéo chốt ra khỏi lỗ khuôn một cách nhẹ nhàng, ngay cả khi chốt được lắp chặt hoặc nằm trong các hốc sâu khó thao tác.

2.Đặc điểm kỹ thuật và ứng dụng

2.1.Đặc điểm kỹ thuật

• Đường kính: 5 mm


• Kiểu chốt: Chốt định vị có ren

• Cấu tạo: 1 đầu trơn định vị + 1 đầu ren cố định

• Vật liệu: Thép SUJ2

• Gia công: dung sai h7 đảm bảo lắp đặt chính xác

Thiết kế có ren giúp chốt không bị xê dịch khi khuôn làm việc liên tục, đặc biệt hiệu quả với các khuôn tháo lắp nhiều lần.

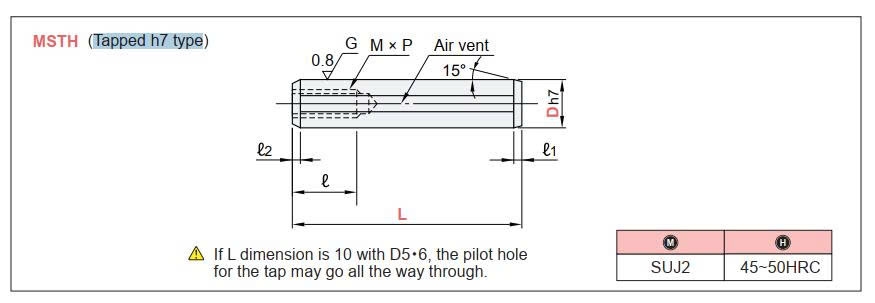

Chốt MSTH

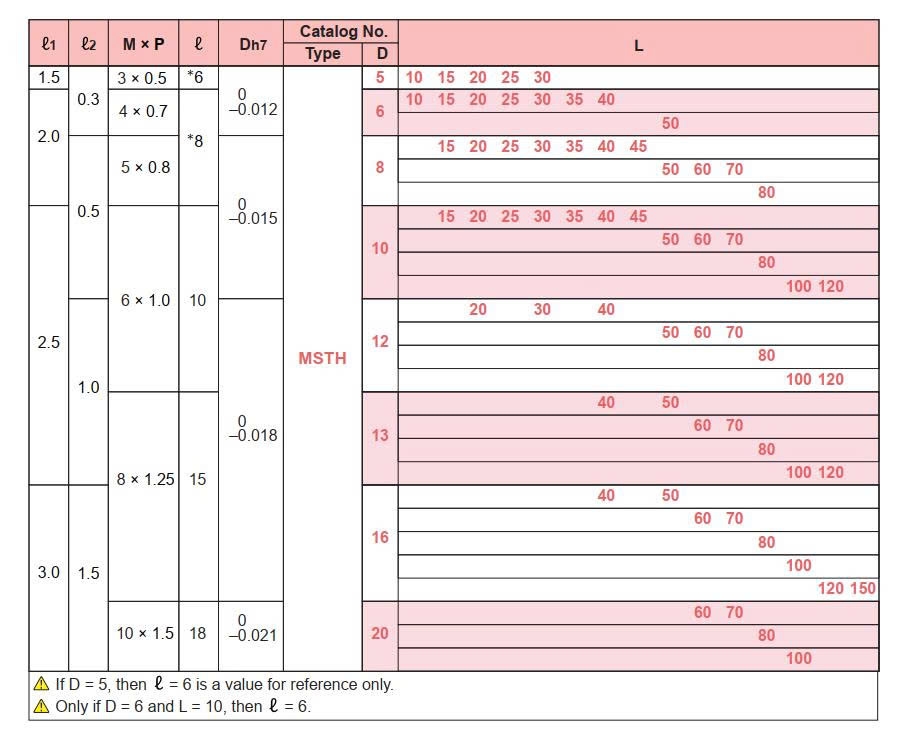

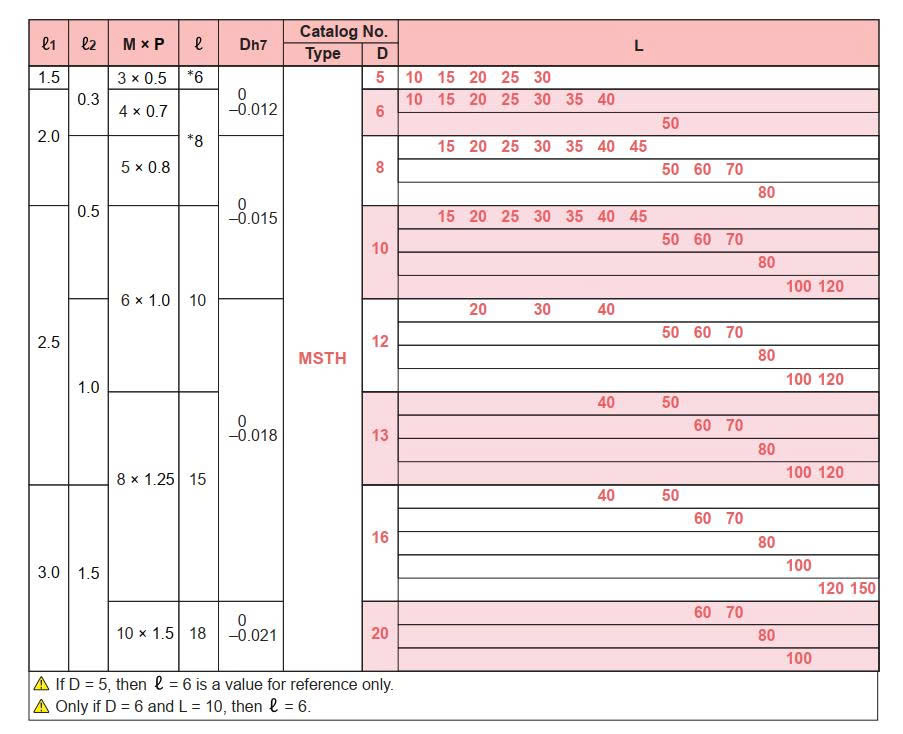

Bảng thông số MSTH

2.2.Ứng dụng

• Ngành khuôn mẫu: Định vị các tấm khuôn ép nhựa, khuôn dập tấm trung bình đến lớn, nơi yêu cầu tháo lắp thường xuyên để vệ sinh và bảo dưỡng.

• Đồ gá (Jig) & Fixture: Làm chốt chặn hoặc điểm định vị cho các chi tiết máy trên bàn máy CNC.

• Cơ khí tự động hóa: Liên kết các cụm chi tiết máy yêu cầu vị trí cố định tuyệt đối nhưng vẫn đảm bảo tính linh hoạt khi cần sửa chữa.

3.Tại sao nên chọn chốt MSTH5 tại Sun Việt?

• Tiết kiệm thời gian: Thiết kế ren âm giúp việc rút chốt cũ, thay chốt mới chỉ mất vài giây, bảo vệ tối đa bề mặt khuôn đắt tiền.

• Sẵn sàng lắp đặt: Kích thước chuẩn hóa giúp anh lắp là khớp ngay, không tốn thêm chi phí gia công lại lỗ ren hay mài bóng bề mặt.

• Quản lý chuyên nghiệp: Mã hàng MSTH5 rõ ràng giúp bộ phận mua hàng đối chiếu nhanh, báo giá tức thì và hạn chế sai sót vật tư.

• Giao hàng hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn hàng số lượng lớn, hỗ trợ giao ngay trong ngày để không làm gián đoạn tiến độ sản xuất của xưởng.

Sun Việt là đơn vị cung cấp chốt định vị có ren MSTH5 và đầy đủ linh kiện khuôn mẫu với kích thước tiêu chuẩn, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật theo bản vẽ khuôn.
