Chốt Định Vị MSTH6

Chốt định vị có ren trong MSTH6 - Đường kính D chuẩn xác h7

Trong lắp ráp cơ khí và chế tạo khuôn mẫu, sự ổn định của hệ thống phụ thuộc hoàn toàn vào độ chính xác của các điểm định vị. Chốt định vị MSTH6 được thiết kế tập trung vào việc kiểm soát nghiêm ngặt đường kính thân (D) đạt chuẩn dung sai h7, mang lại khả năng lắp ghép mượt mà và chính xác tuyệt đối.

1. Khái niệm

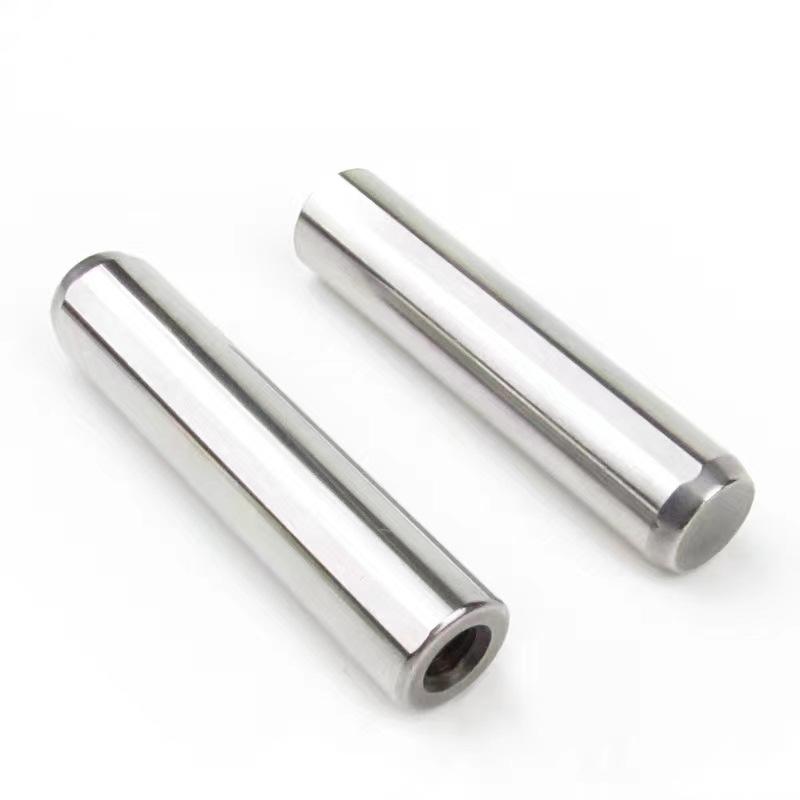

Chốt định vị MSTH6 là dòng chốt trụ thẳng , đường kính thân 6mm. Điểm khác biệt cốt lõi của mã MSTH là lỗ ren âm được gia công ở một đầu chốt. Thiết kế này cho phép kỹ thuật viên sử dụng bu lông (thường là M3 hoặc M4) để xoáy vào và kéo chốt ra khỏi lỗ khuôn một cách nhẹ nhàng, ngay cả khi chốt được lắp chặt hoặc nằm trong các hốc sâu khó thao tác.

2.Đặc điểm kỹ thuật và ứng dụng

2.1.Đặc điểm kỹ thuật

• Đường kính: 6 mm


• Kiểu chốt: Chốt định vị có ren âm M3 hoặc M4

• Cấu tạo: 1 đầu trơn định vị + 1 đầu ren cố định

• Vật liệu: Thép SUJ2, độ cứng 45-50 HRC

• Gia công: dung sai h7 đảm bảo lắp đặt chính xác

Thiết kế có ren giúp chốt không bị xê dịch khi khuôn làm việc liên tục, đặc biệt hiệu quả với các khuôn tháo lắp nhiều lần.

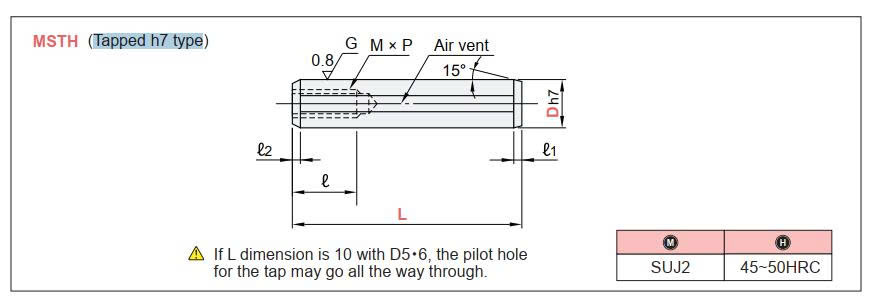

Chốt MSTH

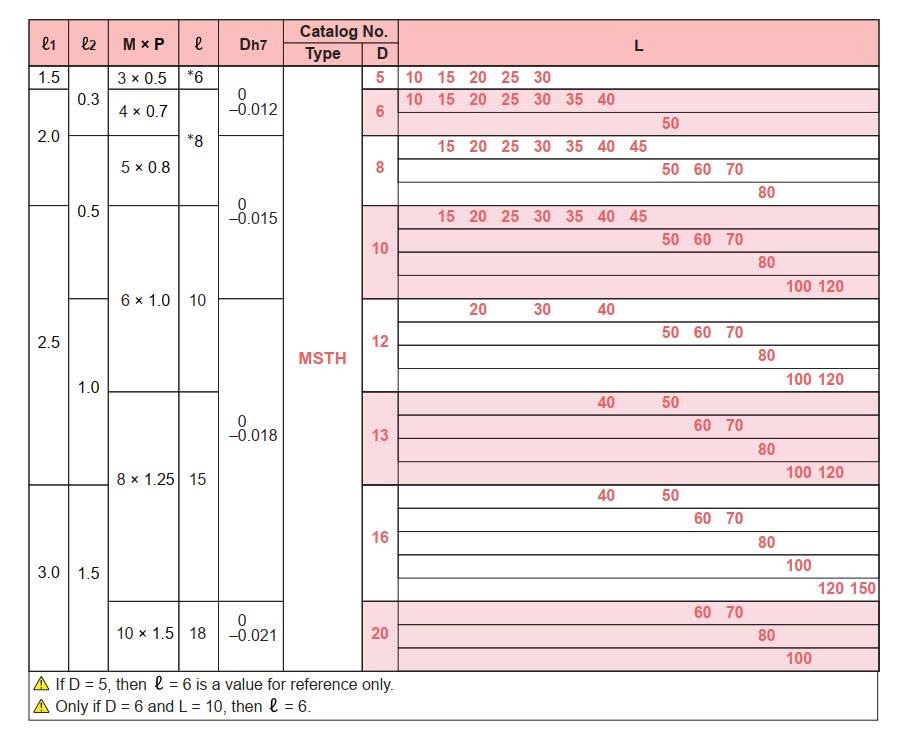

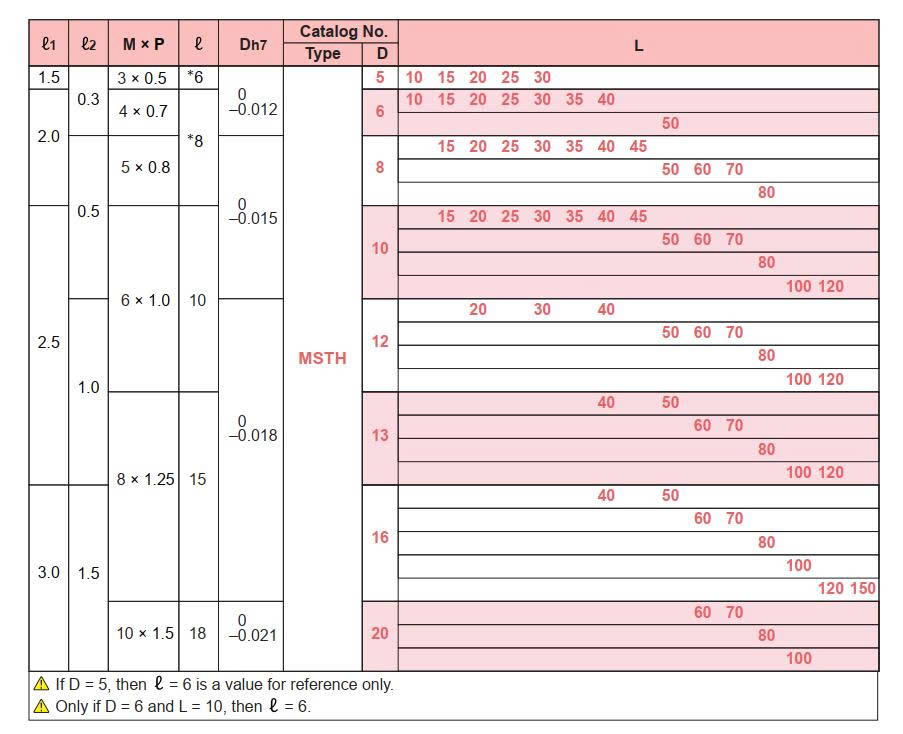

Bảng thông số MSTH

2.2.Ứng dụng

• Ngành khuôn mẫu: Định vị các tấm khuôn nhựa, khuôn dập linh kiện điện tử, nơi yêu cầu tháo lắp thường xuyên để vệ sinh và thay thế linh kiện hao mòn.

• Đồ gá (Jig) & Fixture: Làm chốt chặn hoặc điểm định vị phôi trên các bộ gá gia công CNC, đảm bảo độ lặp lại chính xác giữa các lần gá phôi.

• Cơ khí tự động hóa: Liên kết các cụm chi tiết máy yêu cầu vị trí cố định chính xác nhưng vẫn đảm bảo tính linh động khi cần đại tu, sửa chữa.

3.Tại sao nên chọn chốt MSTH6 tại Sun Việt?

• Tiết kiệm thời gian: Thiết kế ren âm giúp việc rút chốt cũ, thay chốt mới chỉ mất vài giây, bảo vệ tối đa bề mặt khuôn đắt tiền.

• Sẵn sàng lắp đặt: Kích thước chuẩn hóa giúp anh lắp là khớp ngay, không tốn thêm chi phí gia công lại lỗ ren hay mài bóng bề mặt.

• Quản lý chuyên nghiệp: Mã hàng MSTH5 rõ ràng giúp bộ phận mua hàng đối chiếu nhanh, báo giá tức thì và hạn chế sai sót vật tư.

• Giao hàng hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn hàng số lượng lớn, hỗ trợ giao ngay trong ngày để không làm gián đoạn tiến độ sản xuất của xưởng.

Sun Việt là đơn vị cung cấp chốt định vị có ren MSTH và đầy đủ linh kiện khuôn mẫu với kích thước tiêu chuẩn, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật theo bản vẽ khuôn.
