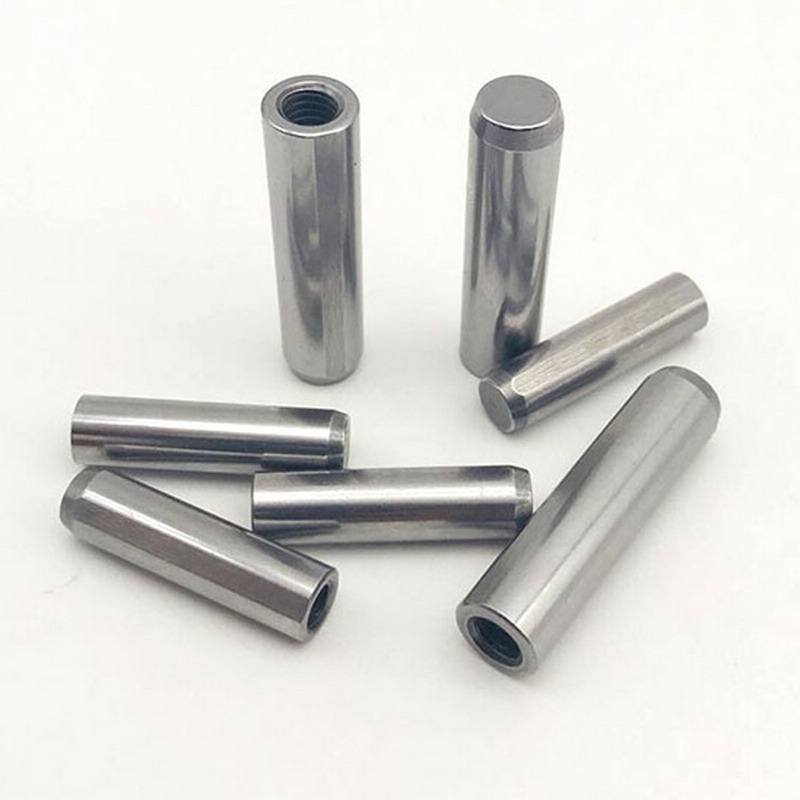

Chốt Định Vị MSTM10

Chốt định vị có ren trong MSTM10 - Chính xác và tiện lợi

Chốt định vị MSTM10 (Tapped Dowel Pin) là linh kiện tiêu chuẩn không thể thiếu trong ngành chế tạo khuôn mẫu và cơ khí chính xác. Với thiết kế tích hợp lỗ ren âm ở đầu, sản phẩm mang lại giải pháp tháo lắp thông minh, giúp tối ưu hóa thời gian bảo trì và sửa chữa hệ thống khuôn.

1. Khái niệm

Chốt định vị MSTM10 là loại chốt trụ trơn có đường kính thân 10mm. Điểm khác biệt so với các loại chốt thông thường là phần đầu được gia công lỗ ren âm. Thiết kế này cho phép kỹ thuật viên sử dụng bu lông để kéo chốt ra khỏi lỗ khuôn một cách dễ dàng, ngay cả khi chốt được lắp dôi (lắp chặt) hoặc nằm trong hốc sâu.

2.Đặc điểm kỹ thuật và ứng dụng

2.1.Đặc điểm

• Đường kính: 10 mm


• Kiểu chốt: Chốt định vị có ren

• Cấu tạo: 1 đầu trơn định vị + 1 đầu ren cố định

• Vật liệu: Thép SUJ2

• Gia công: Mài chính xác, dung sai ổn định

Thiết kế có ren giúp chốt không bị xê dịch khi khuôn làm việc liên tục, đặc biệt hiệu quả với các khuôn tháo lắp nhiều lần.

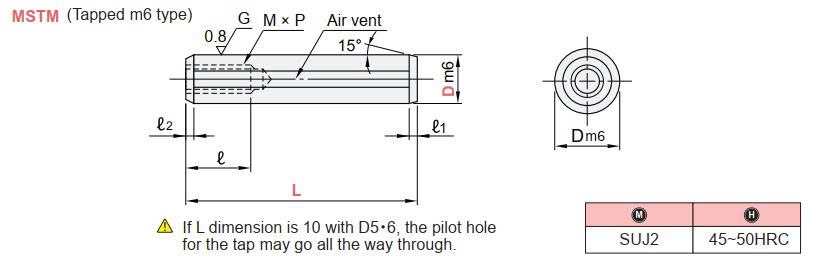

Chốt MSTM

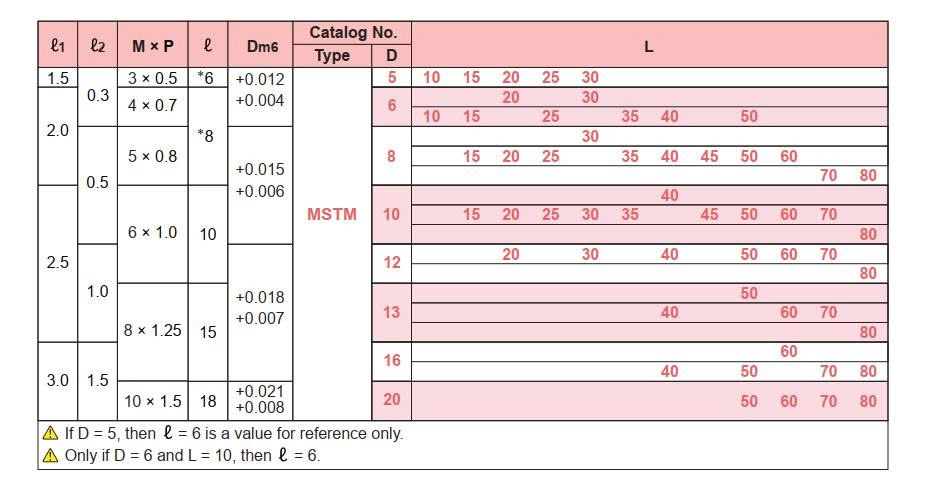

Bảng thông số MSTM

2.2.Ứng dụng

• Định vị chính xác các tấm khuôn trong khuôn dập

• Giữ ổn định cụm khuôn trong khuôn ép nhựa

• Kết hợp cùng chốt dẫn hướng, pin khuôn, lò xo khuôn

• Tăng độ lặp lại và độ chính xác cho hành trình khuôn

3.Tại sao nên chọn chốt MSTM10 tại Sun Việt?

• Đảm bảo kỹ thuật: Kích thước chuẩn hóa giúp lắp ráp nhanh, không tốn thời gian gia công lại đầu ren hay mài lại thân.

• Chất lượng bền bỉ: Thép SUJ2 tuyển chọn giúp kéo dài tuổi thọ linh kiện, giảm thiểu chi phí dừng máy sửa chữa.

• Cung ứng chuyên nghiệp: Kho hàng tại Đức Diễn-Hà Nội luôn sẵn các mã chốt lớn, hỗ trợ giao hàng nhanh chóng toàn quốc.

Sun Việt là đơn vị cung cấp chốt định vị có ren MSTM10 và đầy đủ linh kiện khuôn mẫu với kích thước tiêu chuẩn, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật theo bản vẽ khuôn.
