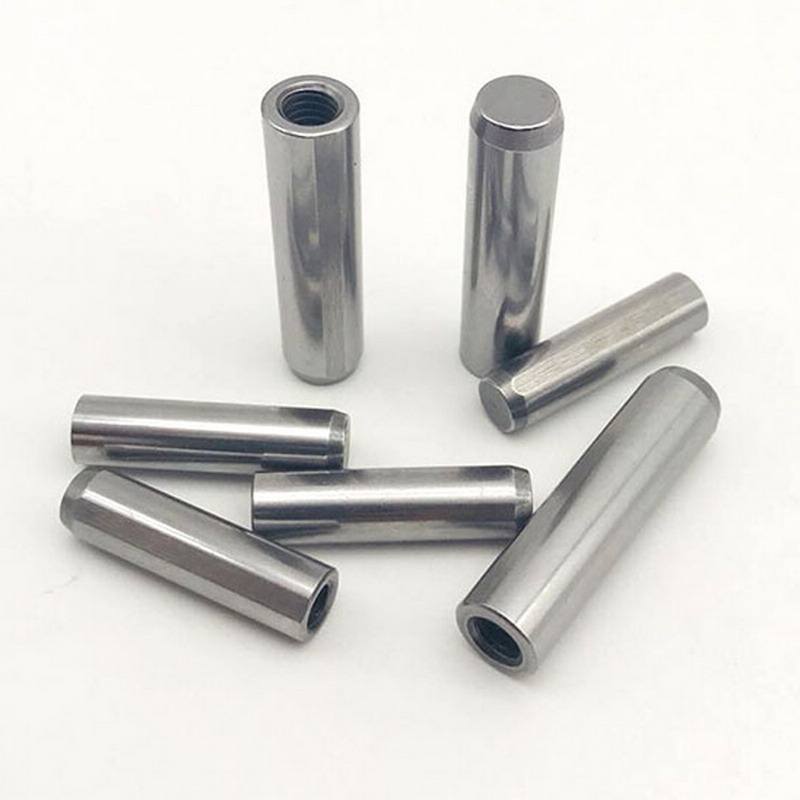

Chốt Định Vị MSTM5

Chốt định vị có ren trong MSTM5 - Chính xác cao

Trong kỹ thuật chế tạo khuôn mẫu và đồ gá linh kiện điện tử, việc tháo lắp các chi tiết nhỏ thường gặp khó khăn nếu không có công cụ hỗ trợ. Chốt định vị MSTM5 với thiết kế ren âm thông minh là giải pháp hoàn hảo giúp việc căn chỉnh chính xác và bảo trì hệ thống trở nên đơn giản hơn bao giờ hết.

1. Khái niệm

Chốt  định vị MSTM5 là dòng chốt trụ trơn có đường kính thân 5mm. Điểm ưu việt của mã MSTM chính là lỗ ren âm được gia công ở một đầu chốt. Thiết kế này cho phép kỹ thuật viên sử dụng một bu lông nhỏ để kéo chốt ra khỏi lỗ khuôn một cách nhẹ nhàng, ngay cả khi chốt được lắp chặt hoặc nằm trong các hốc sâu khó thao tác.

2.Đặc điểm kỹ thuật và ứng dụng

2.1.Đặc điểm kỹ thuật

• Đường kính: 5 mm


• Kiểu chốt: Chốt định vị có ren

• Cấu tạo: 1 đầu trơn định vị + 1 đầu ren cố định

• Vật liệu: Thép SUJ2

• Gia công: Mài chính xác, dung sai ổn định

Thiết kế có ren giúp chốt không bị xê dịch khi khuôn làm việc liên tục, đặc biệt hiệu quả với các khuôn tháo lắp nhiều lần.

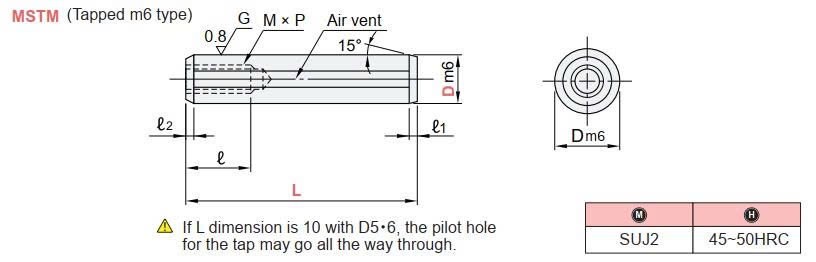

Chốt MSTM

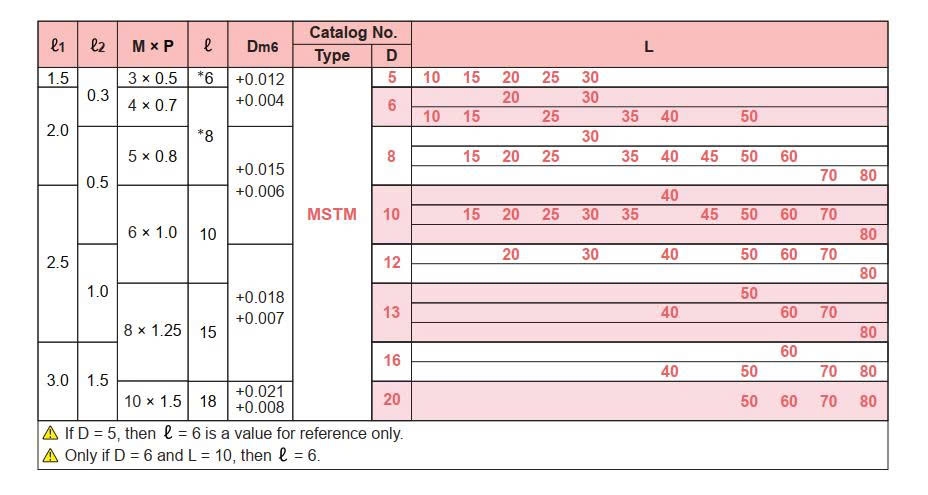

Bảng thông số MSTM

2.2.Ứng dụng

• Ngành khuôn mẫu: Định vị các tấm khuôn, tấm đẩy trong khuôn ép nhựa và khuôn dập linh kiện điện tử.

• Đồ gá & Jig: Sử dụng làm chốt định vị phôi trên các bộ fixture gia công CNC, đảm bảo tính lặp lại chính xác giữa các lần gá.

• Cơ khí chế tạo: Liên kết các chi tiết máy yêu cầu tháo lắp định kỳ để vệ sinh, bảo dưỡng mà vẫn phải giữ nguyên vị trí chuẩn xác 100%.

3.Tại sao nên chọn chốt MSTM5 tại Sun Việt?

• Lắp là dùng ngay: Kích thước chuẩn hóa theo tiêu chuẩn quốc tế (ISO/MISUMI), giúp doanh nghiệp tiết kiệm thời gian và chi phí gia công lại.

• Tối ưu bảo trì: Cơ chế ren trong giúp bảo vệ lỗ khuôn, không làm trầy xước hay biến dạng lỗ lắp khi tháo chốt cũ.

• Quản lý chuyên nghiệp: Mã hàng rõ ràng giúp bộ phận mua hàng đối chiếu nhanh, báo giá tức thì và hạn chế sai sót vật tư.

• Sẵn hàng hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn hàng số lượng lớn, giao ngay trong ngày để kịp tiến độ sản xuất của xưởng.

Sun Việt là đơn vị cung cấp chốt định vị có ren MSTM5 và đầy đủ linh kiện khuôn mẫu với kích thước tiêu chuẩn, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật theo bản vẽ khuôn.

📞 Hotline: 0964 892 035
🌐 Website: sunei.vn | aisun.vn
📧 Email: support@sunei.vn
