Bạc dẫn hướng trong khuôn mẫu

BẠC DẪN HƯỚNG KHUÔN MẪU

1. Bạc dẫn hướng là gì?

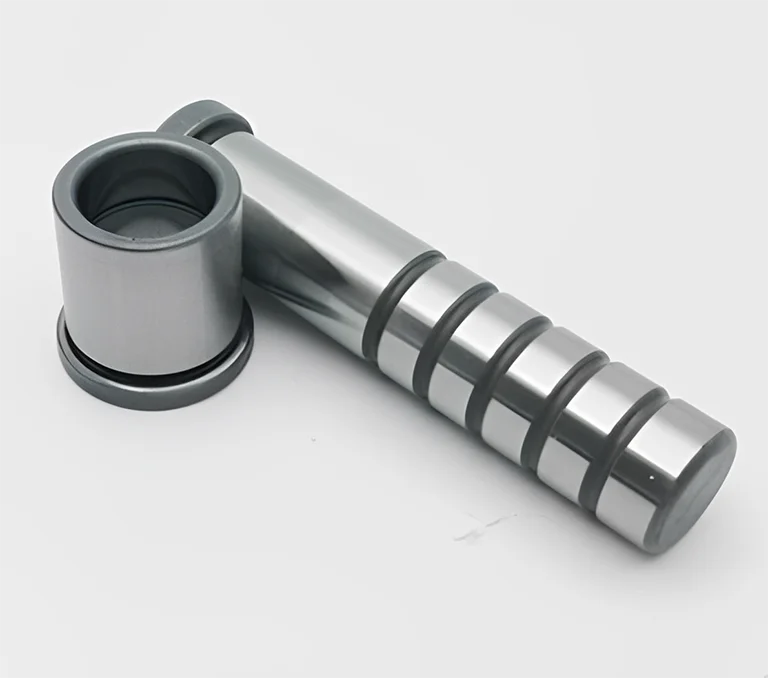

Bạc dẫn hướng (Guide Bushing) là linh kiện quan trọng trong khuôn ép nhựa, kết hợp với chốt dẫn hướng để giúp hai tấm khuôn đóng – mở đúng tâm, đảm bảo độ chính xác và độ ổn định trong suốt quá trình vận hành.

➡ Đây là chi tiết ảnh hưởng trực tiếp đến tuổi thọ khuôn, độ chính xác sản phẩm và độ mượt khi vận hành.

2. Chức năng của bạc dẫn hướng

• Dẫn hướng chốt vào đúng vị trí

• Giữ đồng tâm giữa các tấm khuôn

• Giảm ma sát – chạy êm hơn

• Chống lệch khuôn – chống xô khuôn

• Bảo vệ ty dẫn hướng, hạn chế mài mòn

• Tăng độ chính xác của sản phẩm ép

---

3. Cấu tạo bạc dẫn hướng

Một bạc tiêu chuẩn gồm:

• Thân bạc bằng thép tôi cứng (SKS3, SKD11, SUJ2, SUS…)

• Lỗ dẫn hướng (ID) mài chính xác

• Rãnh dầu giúp giảm ma sát (tùy loại)

• Bi dẫn hướng (đối với bạc bi) giúp chạy siêu mượt

---

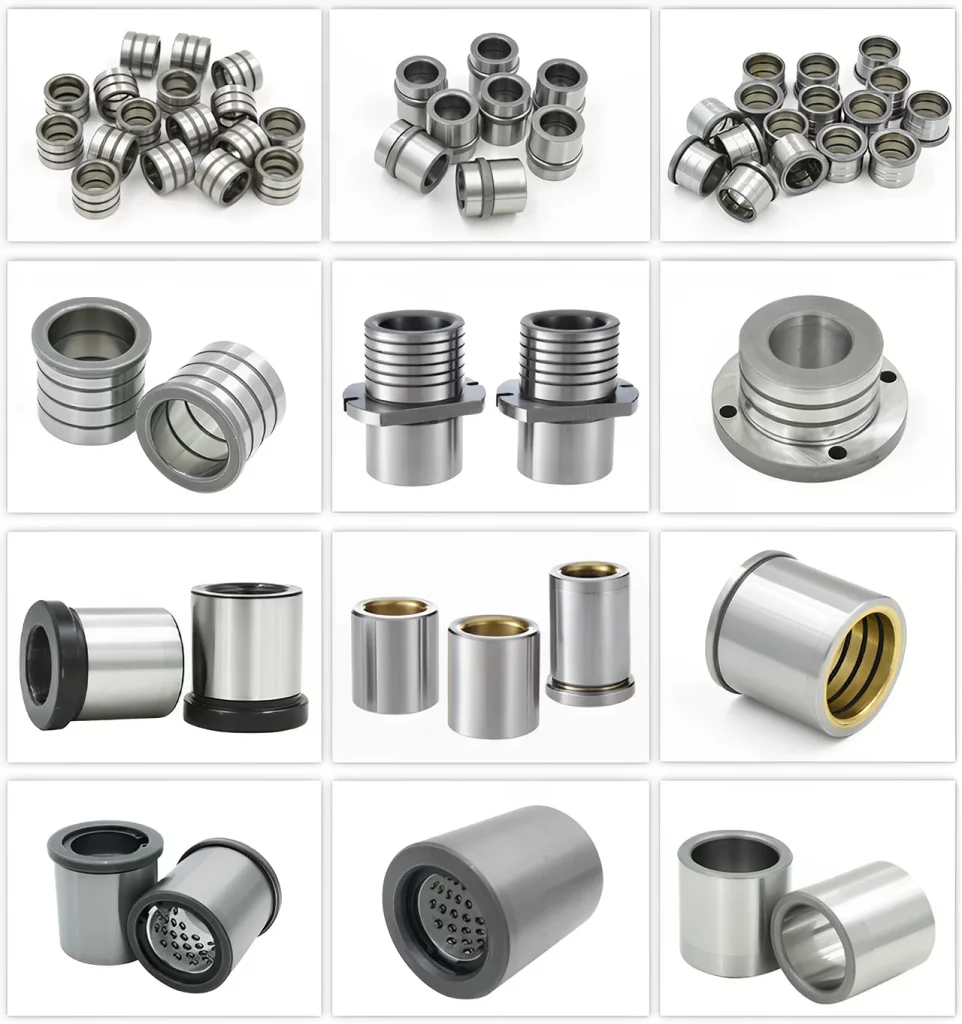

4. Các loại bạc dẫn hướng phổ biến

A. Bạc dẫn hướng trơn (Plain Bushing)

✔ Không có bi
✔ Bền – ổn định
✔ Giá tốt
→ Dùng cho khuôn phổ thông, tốc độ vừa.

---

B. Bạc dẫn hướng bi (Ball Bearing Guide Bushing)

Dùng bi lăn để giảm ma sát và tăng độ chính xác.

1) JBA – tiêu chuẩn cơ bản

• Cấu trúc đơn giản

• Ít bi hơn các dòng cao cấp

• Phù hợp khuôn tiêu chuẩn

2) JBAC – bản nâng cấp

• Nhiều bi hơn → chạy êm

• Độ chính xác cao

• Dùng cho khuôn chạy nhanh

3) JBAM / GBAM – dòng cao cấp

• Số lượng bi nhiều nhất

• Ma sát cực thấp

• Chịu tải cao – độ bền vượt trội
  → Dùng cho khuôn chính xác, sản lượng lớn

---

5. Vật liệu bạc dẫn hướng (theo tiêu chuẩn Catalog)

---

6. Dung sai bạc dẫn hướng: p6 & m6

p6 type – ép chặt vào tấm khuôn

• Lắp chắc chắn

• Không xê dịch

• ID bị co nhẹ khi ép → cần tính bù

m6 type – lắp dễ – tháo nhanh

• Dùng cho bạc cần bảo trì thường xuyên

• Vừa khít nhưng không quá chặt

---

7. Ứng dụng của bạc dẫn hướng

• Khuôn ép nhựa 2 tấm – 3 tấm

• Khuôn dập – khuôn đột

• Cơ cấu dẫn động tuyến tính

• Máy móc tự động hóa

• Bộ phận cần chuyển động tịnh tiến chính xác

---

8. Ưu điểm khi dùng bạc dẫn hướng SUN VIỆT

✔ Độ chính xác cao – mài đúng chuẩn Catalog
✔ Vật liệu cao cấp: SKD11, SUJ2, SUS
✔ Có đủ size: D6 → D50, đầy đủ chiều dài
✔ Chạy êm – hạn chế mòn chốt dẫn hướng
✔ Giao nhanh – báo giá trong 1 phút
✔ Giá tốt cho xưởng khuôn – nhà máy

---
