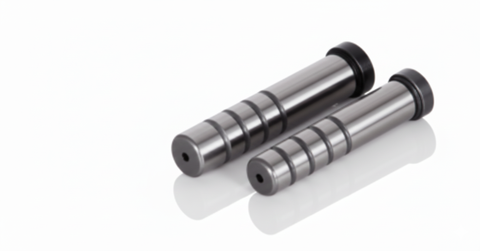

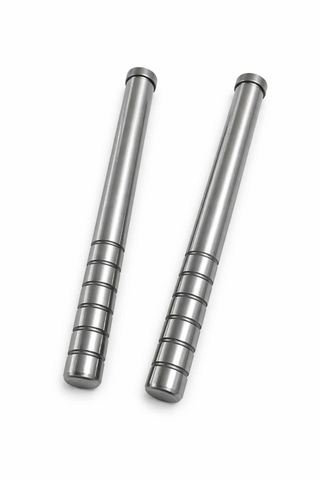

Chốt SGOH được MISUMI xếp trong nhóm chốt dẫn hướng tấm tuốt khuôn dập: loại có đầu và có rãnh dầu. Tấm tuốt, còn gọi là stripper plate, làm việc quanh cụm chày và phôi; cặp chốt–bạc giúp kiểm soát chuyển động của tấm theo cấu hình khuôn.
Chức năng này khác trục dẫn hai nửa khuôn ép nhựa và khác trục dẫn hướng cụm đẩy. Khi chọn chi tiết, phải xác định đúng tấm nào đang chuyển động trước khi đọc mã chốt.
Đọc chốt theo hai vùng chức năng
| Vùng | Điều cần đọc trên bản vẽ | Lỗi dễ gặp |
|---|---|---|
| Vùng giữ chốt | Bề mặt lắp, cách giữ đầu chốt và yêu cầu lắp của đúng cấu hình | Lấy dung sai vùng trượt áp cho vùng giữ |
| Vùng chốt–bạc trượt | Chiều dài làm việc, khoảng chuyển động và đường bôi trơn | Chọn chốt chỉ theo đường kính ngoài |
| Đầu và rãnh dầu | Vị trí hình học cùng loại chốt trong catalogue | Coi mọi chốt có vai đều là SGOH |

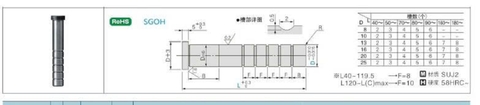

Bản vẽ MISUMI cho SGOH phân biệt hình học và vùng làm việc. Vì vậy, không dùng một lắp ghép hoặc một trị số độ nhám để đại diện cho toàn bộ chốt. Yêu cầu vật liệu, xử lý nhiệt và kích thước phải lấy từ đúng bản vẽ/model; tên SGOH không xác nhận nguồn gốc hoặc khả năng đổi lắp hàng khác hãng.
Không nhầm ba hệ dẫn hướng
| Hệ làm việc | Đối tượng được dẫn | Câu hỏi nhận dạng |
|---|---|---|
| Dẫn hướng tấm tuốt khuôn dập | Tấm tuốt chuyển động trong cụm dập | Chốt làm việc với tấm tuốt nào? |
| Dẫn hướng hai nửa khuôn ép nhựa | Quan hệ đóng mở giữa hai phía khuôn | Cặp trục–bạc nằm giữa hai nửa khuôn hay không? |
| Dẫn hướng cụm đẩy khuôn nhựa | Cụm tấm đẩy tiến và hồi | Cặp trục–bạc nằm trong hệ đẩy hay không? |
Muốn phân biệt cơ cấu thứ hai, xem dẫn hướng hai nửa khuôn. Đây là quan hệ so sánh chức năng, không hướng dẫn dùng hai loại chốt thay thế cho nhau.
Khi tấm chuyển động nặng hoặc bạc mòn lệch
Chỉ kiểm tra khi máy và khuôn đã được đưa về trạng thái an toàn theo hướng dẫn vận hành. Vết xước hoặc mòn là dấu hiệu cần tìm nguyên nhân, không đủ để kết luận duy nhất chi tiết nào sai.
- Xác nhận đúng cơ cấu: đối chiếu vị trí chốt, bạc và tấm chuyển động với bản vẽ lắp.
- Kiểm tra vùng trượt: quan sát vết cạ, bẩn, hư hỏng và tình trạng đường bôi trơn.
- Kiểm tra vùng giữ: tìm dấu dịch chuyển, tựa lệch hoặc lắp sai vị trí; không tự áp một lượng lắp ép chung.
- Đối chiếu chuyển động của tấm: kiểm tra vật cản, độ nghiêng và các điểm giữ hành trình trước khi quy lỗi cho chốt.
- Đọc hướng dẫn đúng cấu hình: lựa chọn chất bôi trơn và chu kỳ kiểm tra theo chi tiết, điều kiện vận hành và hướng dẫn bảo trì khuôn.
Chọn chốt thay thế: cần gì ngoài tên SGOH?
Chuẩn bị bản vẽ hoặc chốt mẫu, đường kính vùng làm việc, chiều dài, kích thước đầu, vị trí vùng giữ và thông tin bạc đi cùng. Phải kiểm tra khoảng chuyển động thực tế và không gian lắp. Không suy ra dung sai, độ cứng hoặc khả năng tương thích chỉ từ mã series.
Liên hệ với cụm tấm tuốt
Chốt–bạc kiểm soát đường chuyển động; bu lông vai MSB giữ tấm và giới hạn hành trình thực hiện nhiệm vụ khác. Có thể bắt đầu từ tổng quan linh kiện khuôn dập để tìm vị trí của hai nhóm. Khi cần đối chiếu hàng, xem nhóm chốt SGOH rồi xác nhận bản vẽ từng mã.
Tài liệu kỹ thuật
MISUMI: Stripper Guide Pins & Bushings, hàng SGOH loại có đầu, có rãnh dầu; catalogue Stripper Guide Pins, trang 799–800, vùng lắp và vùng trượt. Phân loại cụm đẩy đối chiếu với Guide for Components of Ejector Space.
SUN VIỆT — Hỗ trợ kỹ thuật linh kiện khuôn
Gửi bản vẽ và thông tin bộ khuôn tới support@sunei.vn. Quy cách hàng cung cấp cần đối chiếu riêng, không suy ra từ tên series.
