Tổng Quan Linh Kiện Khuôn Dập: Cấu Tạo, Chức Năng Và Ứng Dụng Trong Sản Xuất
Linh Kiện Khuôn Dập Là Gì?
Linh kiện khuôn dập là các chi tiết tham gia dẫn hướng, định vị, cắt hoặc tạo hình và điều khiển chuyển động của bộ khuôn. Chức năng cụ thể phụ thuộc vị trí lắp và thiết kế.
Chất lượng của từng linh kiện đóng vai trò quyết định tới độ tin cậy,chính xác của cả bộ khuôn.
Hiện nay, các loại linh kiện khuôn dập được sử dụng rộng rãi trong ngành cơ khí chế tạo, điện tử, ô tô, xe máy và thiết bị công nghiệp.

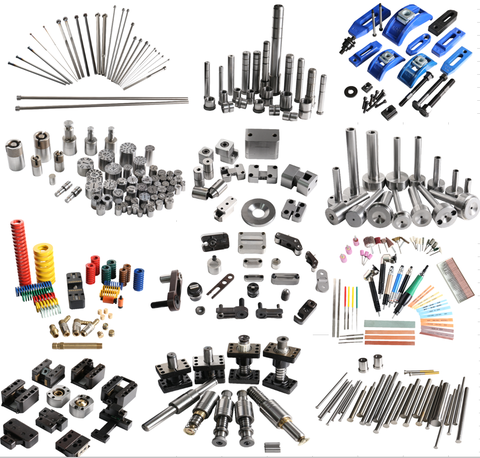

Linh kiện - phụ tùng - vật tư khuôn dập tại Hà Nội và TP.HCM
Vai Trò Của Linh Kiện Khuôn Dập
Trong một bộ khuôn hoàn chỉnh, linh kiện khuôn dập hay vật tư khuôn dập có nhiệm vụ:
- Dẫn hướng và định vị khuôn chính xác
- Thực hiện quá trình đột lỗ, cắt phôi và tạo hình sản phẩm
- Hấp thụ lực và giảm chấn động khi dập
- Đảm bảo khuôn hoạt động ổn định và bền bỉ
- Tăng tuổi thọ cho hệ thống khuôn mẫu
Việc lựa chọn linh kiện, phụ tùng khuôn chất lượng cao giúp giảm chi phí bảo trì và nâng cao chất lượng sản phẩm đầu ra.
Các Loại Linh Kiện Khuôn Dập Phổ Biến

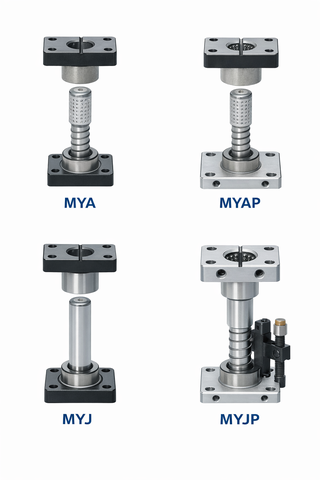

1. Bộ Dẫn Hướng Khuôn
Bộ trục và bạc dẫn hướng kiểm soát chuyển động tương đối của các phần khuôn. Cần phân biệt bộ dẫn hướng trượt với bộ dẫn hướng bi theo cấu tạo của đúng series.
Một số mã phổ biến:
MYA - MYAP - MYJP
MYAK - MYKP
MYJ - MYJK - MJKP
MYZ - MYZP
Bộ dẫn hướng khuôn
Đây là nhóm linh kiện quan trọng trong các khuôn dập liên hoàn và khuôn dập chính xác.
2. Trục Dẫn Hướng
Chốt dẫn hướng phải được nhận dạng theo tấm hoặc cụm được dẫn. SGOH và SGPH thuộc dẫn hướng tấm tuốt khuôn dập; không coi mọi trục trong khuôn là cùng một hệ.
Các mã thông dụng:
SGOH - SGPH
Trong cụm tấm tuốt, chốt SGOH dẫn hướng chuyển động và bu lông vai MSB giữ hành trình có chức năng khác nhau; cần đọc vị trí của từng chi tiết trên bản vẽ lắp.
GPJL thuộc nhóm dẫn hướng khuôn nhựa; chỉ đối chiếu khi thiết kế sử dụng đúng hệ này, không ghép mặc định với chốt dẫn tấm tuốt.
Trong danh mục dẫn hướng tấm tuốt, SGFZ là mã bạc; không xếp vào danh sách chốt dẫn hướng.
Vật liệu, độ cứng và dung sai phải đọc theo đúng mã hàng và vùng lắp trên bản vẽ. Không dùng một khoảng độ cứng cho tất cả chốt dẫn hướng.
Chốt/Pin/Trục dẫn hướng khuôn
3. Bạc Dẫn Hướng
Bạc dẫn hướng có nhiệm vụ giảm ma sát và bảo vệ trục dẫn hướng.
Các dòng phổ biến:
SGBL - SGBH
GBB - GBBM - GBAM
Bạc trượt và bạc dùng bi có cấu tạo làm việc khác nhau. Khả năng sử dụng ở tốc độ hoặc tải trọng nào cần đối chiếu catalogue và điều kiện vận hành cụ thể.
Bạc dẫn hướng khuôn
4. Bộ giữ bi trong hệ dẫn hướng
Trong hệ dẫn hướng bi, cần phân biệt bộ giữ bi, bạc và trục. MBS, MBSH, MBJ và MBJH là các mã bộ giữ bi trong các cấu hình được MISUMI liệt kê; không gọi mọi bộ giữ bi là bạc bi hoàn chỉnh.
Các mã phổ biến:
MBS - MBSH
MBJ - MBJH
Đối chiếu từng mã trong catalogue của bộ dẫn hướng đang sử dụng.
Các bộ giữ bi hoặc bạc dùng bi hỗ trợ chuyển động giữa trục và bạc. Không phải mọi cấu hình dùng bi đều có đường tuần hoàn; hành trình và cách giữ bi cần đọc theo đúng bộ.
5. Chốt Định Vị
Chốt định vị giúp cố định chính xác vị trí các tấm khuôn.
Các loại thường dùng:
MS - MSTP - MSTM
TPN
Chốt định vị được bố trí khi thiết kế cần giữ vị trí tương đối của các chi tiết. Số lượng, vị trí và yêu cầu lắp phụ thuộc bộ khuôn.
6. Chày Đột Và Cối Dập
Chày đột là bộ phận trực tiếp tác động lên vật liệu để tạo lỗ hoặc biên dạng sản phẩm.
Một số mã phổ biến:
SPC - SPC7 - SPA
SKD11 Punch
Đây là chi tiết ảnh hưởng trực tiếp đến chất lượng sản phẩm dập.
Chày đột-Ty dập
7. Lò Xo Khuôn Dập
Lò xo khuôn giúp tạo lực hồi và giảm chấn trong quá trình dập.
Các màu phổ biến:
Xanh lá - xanh dương - đỏ- vàng- nâu
Tùy tải trọng và hành trình làm việc mà lựa chọn loại lò xo phù hợp.
8. Khóa Khuôn Và Chốt Giật Khuôn
Cơ cấu điều khiển trình tự chuyển động chỉ dùng khi kết cấu khuôn cần chức năng đó. Trước khi chọn một chi tiết gọi là khóa khuôn hoặc chốt giật, phải xác nhận đối tượng được giữ và trình tự làm việc; không suy ra khả năng dùng cho khuôn dập chỉ từ tên mã.
Tiêu Chí Lựa Chọn Linh Kiện Khuôn Dập
Khi lựa chọn linh kiện khuôn dập cần chú ý:
Độ chính xác gia công
Vật liệu chế tạo
Độ cứng sau nhiệt luyện
Khả năng chống mài mòn
Kích thước theo tiêu chuẩn
Khả năng thay thế và bảo trì
Việc sử dụng linh kiện đạt chuẩn giúp tăng tuổi thọ khuôn và giảm thời gian dừng máy.
Thông tin đối chiếu linh kiện khuôn dập
SUN VIỆT — AISUN cung cấp các nhóm linh kiện dưới đây; quy cách đặt hàng cần đối chiếu bản vẽ và xác nhận theo từng mã.
Bộ dẫn hướng khuôn
Trục dẫn hướng
Bạc dẫn hướng
Bạc bi khuôn
Chốt định vị
Chày đột
Lò xo khuôn dập
Khóa khuôn PL
Linh kiện khuôn dập
Linh kiện khuôn ép nhựa
Linh kiện khuôn đúc
Phụ tùng khuôn dập
Phụ tùng khuôn nhựa
Phụ tùng khuôn đúc
Khi hỏi hàng, gửi tên chi tiết, vị trí làm việc, bản vẽ và số lượng cần dùng. Tình trạng hàng và thời gian giao được xác nhận theo yêu cầu cụ thể.
📞 Hotline: 0964 892 035
🌐 Website: AISUN.VN
👉 Xem thêm:
Linh kiện khuôn mẫu AISUN
Tài liệu đối chiếu chức năng
MISUMI: Holder Guide Post Sets; Stripper Guide Pins & Bushings; Guide for Leader Components. Tài liệu phân loại cơ cấu, không chứng nhận nguồn gốc hay khả năng lắp thay của hàng cung cấp.
