Kẹp Khuôn Cong M16D×150 S45C – Dài 150mm

Kẹp khuôn cong M16D×150 là phụ kiện gá kẹp dùng để cố định khuôn trên máy ép nhựa, bàn máy và các hệ thống đồ gá cơ khí. Sản phẩm có thiết kế thân cong, được chế tạo từ thép S45C bằng phương pháp rèn, phù hợp với các vị trí gá cần chiều dài kẹp lớn hơn dòng M16×130.

Kẹp khuôn cong M16D×150 có D 16.5 mm, chiều dài L 150 mm, H 70 mm, H1 15–45 mm và d1 62 mm. Khi lựa chọn cần đối chiếu đầy đủ kích thước với bu lông, chiều cao khuôn, khoảng cách gá và kết cấu bàn máy thực tế.

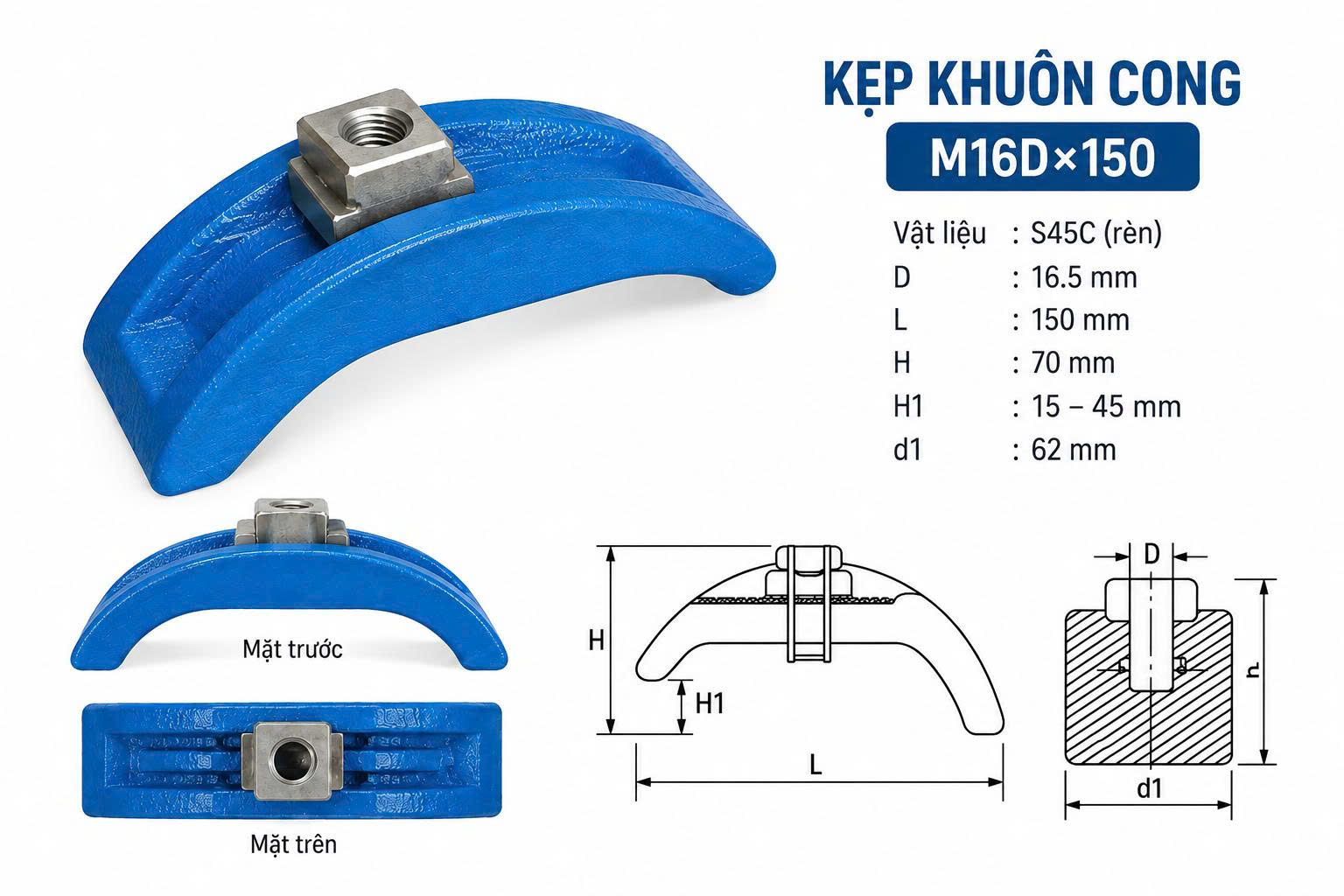

Kẹp khuôn cong M16D×150 – thép S45C rèn, chiều dài L 150 mm.

Thông Số Kỹ Thuật Kẹp Khuôn Cong M16D×150

Lưu ý: Thông số được tổng hợp theo bảng kích thước sản phẩm. Kích thước thực tế có thể có sai số nhỏ; nên đối chiếu sản phẩm và vị trí gá trước khi đặt hàng.

Đặc Điểm Kẹp Khuôn Cong M16D×150

Kẹp khuôn cong M16D×150 có thiết kế thân cong và chiều dài L 150 mm. So với M16×130, mã M16D×150 có thân dài hơn, tạo thêm lựa chọn cho những vị trí có khoảng cách gá lớn hơn.

• Quy cách: M16D×150.
• Vật liệu: thép S45C.
• Phương pháp chế tạo: rèn.
• D: 16.5 mm.
• Chiều dài L: 150 mm.
• Chiều cao H: 70 mm.
• Khoảng H1: 15–45 mm.
• d1: 62 mm.
• Thiết kế thân cong dùng cho hệ thống gá khuôn phù hợp.

Vật Liệu Thép S45C Rèn

Kẹp khuôn cong M16D×150 được chế tạo từ thép S45C. Đây là loại thép carbon trung bình được sử dụng phổ biến trong chế tạo các chi tiết và phụ kiện cơ khí.

Theo thông tin của dòng sản phẩm, kẹp được sản xuất bằng phương pháp rèn. Khi sử dụng làm chi tiết gá khuôn, cần lựa chọn đúng quy cách và lắp đặt phù hợp với tải trọng, khuôn và bàn máy thực tế.

Ứng Dụng Của Kẹp Khuôn Cong M16D×150

Kẹp khuôn cong M16D×150 được sử dụng trong các hệ thống gá cần cố định khuôn hoặc chi tiết trên bàn máy.

• Gá và cố định khuôn trên máy ép nhựa.
• Gá khuôn trên bàn máy.
• Sử dụng trong xưởng sản xuất khuôn mẫu.
• Sử dụng trong hệ thống đồ gá cơ khí.
• Gá chi tiết trong quá trình gia công.
• Kết hợp với bu lông và phụ kiện gá phù hợp.

Cách Chọn Kẹp Khuôn Cong M16D×150

Khi chọn kẹp khuôn cong M16D×150, cần kiểm tra đồng thời D, L, H, H1 và d1. Không nên chỉ dựa vào tên M16 vì trong cùng nhóm M16 có nhiều quy cách chiều dài.

1. Kiểm tra D = 16.5 mm

Đối chiếu D 16.5 mm trên bản vẽ với bu lông và hệ thống gá đang sử dụng để đảm bảo kích thước phù hợp.

2. Kiểm tra chiều dài L = 150 mm

M16D×150 có chiều dài L 150 mm. Cần kiểm tra khoảng cách từ vị trí bu lông đến vị trí đầu kẹp tiếp xúc với khuôn trước khi lựa chọn.

3. Kiểm tra H = 70 mm

Thông số H 70 mm cần phù hợp với chiều cao và không gian bố trí của hệ thống gá.

4. Kiểm tra H1 = 15–45 mm

Khoảng H1 của M16D×150 là 15–45 mm. Đây là thông số cần đối chiếu với vị trí gá thực tế.

5. Kiểm tra d1 = 62 mm

M16D×150 có d1 62 mm. Cần kiểm tra kích thước này với không gian lắp đặt trên bàn máy.

M16D×150 Và M16×130 Khác Nhau Thế Nào?

Hai mã đều thuộc nhóm kẹp khuôn cong M16, cùng có D 16.5 mm, H 70 mm và H1 15–45 mm. Điểm khác biệt chính nằm ở chiều dài L và d1.

Nếu vị trí gá cần chiều dài lớn hơn, M16D×150 có thể là lựa chọn phù hợp hơn M16×130. Tuy nhiên vẫn cần kiểm tra toàn bộ kích thước trước khi sử dụng.

Kẹp Khuôn Cong M16D×150 Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống bàn máy có rãnh T phù hợp, kẹp khuôn cong có thể kết hợp với bu lông và đai ốc chữ T để tạo thành hệ thống gá khuôn.

Khi lựa chọn nên kiểm tra đồng bộ kẹp khuôn – bu lông – đai ốc chữ T – kích thước rãnh bàn máy.

Tham Khảo Các Quy Cách Kẹp Khuôn Cong Khác

Ngoài M16D×150, Aisun còn có các quy cách thuộc nhóm M12, M16, M20, M24 và M30. Xem bảng kích thước đầy đủ tại danh mục Kẹp khuôn cong .

Nếu hệ thống gá phù hợp với thiết kế thanh thẳng, có thể tham khảo Kẹp khuôn thẳng để lựa chọn phương án phù hợp.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Cong M16D×150

Kẹp khuôn cong M16D×150 làm bằng vật liệu gì?

Sản phẩm được chế tạo từ thép S45C bằng phương pháp rèn.

Kẹp khuôn cong M16D×150 dài bao nhiêu?

Chiều dài L của sản phẩm là 150 mm.

D của M16D×150 là bao nhiêu?

Theo bảng kích thước sản phẩm, D = 16.5 mm.

H và H1 của M16D×150 là bao nhiêu?

Sản phẩm có H = 70 mm và H1 = 15–45 mm.

d1 của M16D×150 là bao nhiêu?

Kích thước d1 của sản phẩm là 62 mm.

M16×130 hay M16D×150 dài hơn?

M16D×150 dài hơn. M16×130 có L 130 mm, trong khi M16D×150 có L 150 mm, chênh lệch 20 mm.

Mua Kẹp Khuôn Cong M16D×150 Tại Aisun

Aisun cung cấp kẹp khuôn cong M16D×150 S45C cùng nhiều quy cách kẹp khuôn và phụ kiện gá phục vụ máy ép nhựa, xưởng khuôn mẫu, bàn máy và hệ thống đồ gá cơ khí.
