Kẹp Khuôn Cong M24D×250 S45C – Dài 250mm

Kẹp khuôn cong M24D×250 là phụ kiện gá kẹp dùng để cố định khuôn trên máy ép nhựa, bàn máy và các hệ thống đồ gá cơ khí. Sản phẩm có thiết kế thân cong, được chế tạo từ thép S45C bằng phương pháp rèn, phù hợp với các vị trí gá cần chiều dài và khoảng chiều cao làm việc lớn.

Kẹp khuôn cong M24D×250 có D 25 mm, chiều dài L 250 mm, H 125 mm, H1 20–90 mm và d1 105 mm. So với M24×220, mã M24D×250 có chiều dài, chiều cao và khoảng H1 lớn hơn, tạo thêm lựa chọn cho các vị trí gá có kích thước lớn.

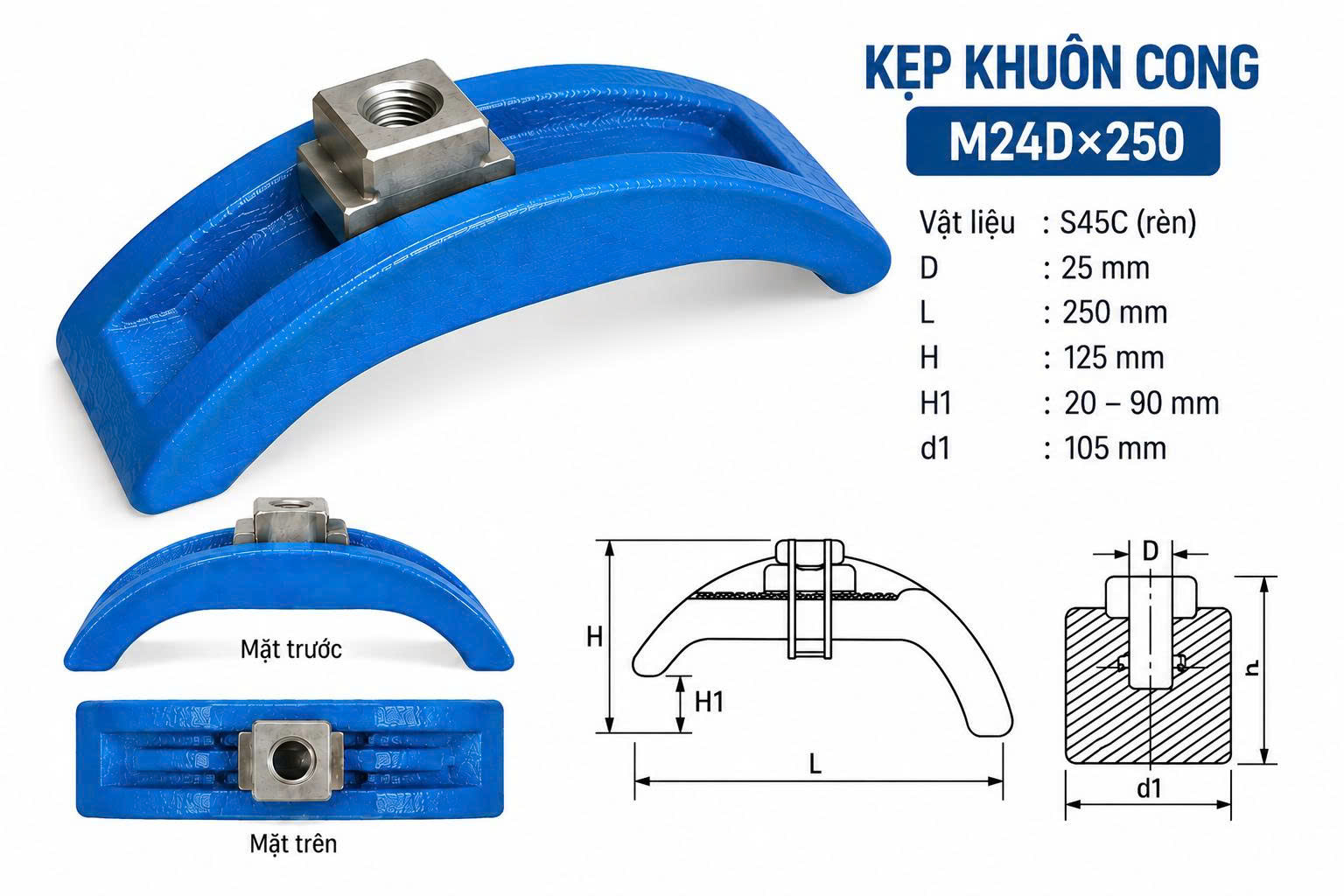

Kẹp khuôn cong M24D×250 – thép S45C rèn, chiều dài L 250 mm.

Thông Số Kỹ Thuật Kẹp Khuôn Cong M24D×250

Lưu ý: Thông số được tổng hợp theo bảng kích thước sản phẩm. Kích thước thực tế có thể có sai số nhỏ; nên đối chiếu sản phẩm và vị trí gá trước khi đặt hàng.

Đặc Điểm Kẹp Khuôn Cong M24D×250

Kẹp khuôn cong M24D×250 thuộc nhóm kẹp khuôn cong kích thước lớn, với chiều dài L 250 mm và chiều cao H 125 mm. Thiết kế thân cong tạo khoảng không gian làm việc phù hợp cho những vị trí gá có chênh lệch chiều cao giữa điểm bắt bu lông và bề mặt khuôn.

• Quy cách: M24D×250.
• Vật liệu: thép S45C.
• Phương pháp chế tạo: rèn.
• D: 25 mm.
• Chiều dài L: 250 mm.
• Chiều cao H: 125 mm.
• Khoảng H1: 20–90 mm.
• d1: 105 mm.
• Thiết kế thân cong dùng cho hệ thống gá khuôn.

Vật Liệu Thép S45C Rèn

Kẹp khuôn cong M24D×250 được chế tạo từ thép S45C. Đây là loại thép carbon trung bình được sử dụng phổ biến trong chế tạo chi tiết máy và phụ kiện cơ khí.

Theo thông tin của dòng sản phẩm, kẹp được sản xuất bằng phương pháp rèn. Khi sử dụng trong hệ thống gá khuôn, cần lựa chọn đúng quy cách và bố trí phù hợp với tải trọng, khuôn, bu lông và bàn máy thực tế.

Ứng Dụng Của Kẹp Khuôn Cong M24D×250

Kẹp khuôn cong M24D×250 được sử dụng trong nhiều hệ thống gá khuôn và đồ gá cơ khí, đặc biệt tại các vị trí cần thân kẹp dài và khoảng chiều cao làm việc lớn.

• Gá và cố định khuôn trên máy ép nhựa.
• Cố định khuôn trên bàn máy.
• Sử dụng trong xưởng sản xuất khuôn mẫu.
• Sử dụng trong hệ thống đồ gá cơ khí.
• Gá chi tiết trong quá trình gia công.
• Kết hợp với bu lông và phụ kiện gá phù hợp.

Cách Chọn Kẹp Khuôn Cong M24D×250

Khi lựa chọn kẹp khuôn cong M24D×250, cần kiểm tra toàn bộ các thông số D, L, H, H1 và d1. Không nên chỉ dựa vào tên M24 vì trong cùng nhóm M24 có nhiều quy cách khác nhau.

1. Kiểm tra D = 25 mm

Theo bảng kích thước, M24D×250 có D = 25 mm. Cần đối chiếu kích thước này với bu lông và hệ thống gá thực tế.

2. Kiểm tra chiều dài L = 250 mm

M24D×250 có chiều dài L = 250 mm. Đây là lựa chọn dài hơn M24×220, phù hợp với vị trí cần khoảng cách từ bu lông đến đầu kẹp lớn hơn.

3. Kiểm tra H = 125 mm

Thông số H = 125 mm cần được đối chiếu với chiều cao khuôn và không gian lắp đặt trên bàn máy.

4. Kiểm tra H1 = 20–90 mm

M24D×250 có khoảng H1 = 20–90 mm, rộng hơn M24×220. Cần kiểm tra chiều cao gá thực tế trước khi lựa chọn.

5. Kiểm tra d1 = 105 mm

Kích thước d1 = 105 mm cần được đối chiếu với kết cấu và không gian bố trí của hệ thống gá.

M24D×250 Và M24×220 Khác Nhau Thế Nào?

M24D×250 và M24×220 đều thuộc nhóm kẹp khuôn cong M24 và cùng có D 25 mm. Tuy nhiên M24D×250 có kích thước tổng thể lớn hơn.

Nếu cần kẹp có thân dài hơn và khoảng H1 lớn hơn, M24D×250 là phương án nên tham khảo. Nếu vị trí gá nhỏ hơn, M24×220 có thể phù hợp hơn.

Kẹp Khuôn Cong M24D×250 Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống bàn máy có rãnh T phù hợp, kẹp khuôn cong M24D×250 có thể kết hợp với bu lông và đai ốc chữ T để tạo thành hệ thống gá khuôn.

Nên kiểm tra đồng bộ kẹp khuôn – bu lông – đai ốc chữ T – kích thước rãnh bàn máy trước khi lựa chọn.

Tham Khảo Các Quy Cách Kẹp Khuôn Cong Khác

Ngoài M24D×250, Aisun còn có các quy cách M12, M16, M20, M24 và M30. Xem toàn bộ bảng kích thước tại danh mục Kẹp khuôn cong .

Nếu cần loại kẹp có thiết kế dạng thanh thẳng, có thể tham khảo thêm Kẹp khuôn thẳng để lựa chọn theo kết cấu gá thực tế.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Cong M24D×250

Kẹp khuôn cong M24D×250 làm bằng vật liệu gì?

Sản phẩm được chế tạo từ thép S45C bằng phương pháp rèn.

Kẹp khuôn cong M24D×250 dài bao nhiêu?

Chiều dài L của sản phẩm là 250 mm.

D của M24D×250 là bao nhiêu?

Theo bảng kích thước sản phẩm, D = 25 mm.

H của M24D×250 là bao nhiêu?

Chiều cao H của sản phẩm là 125 mm.

H1 của M24D×250 là bao nhiêu?

Khoảng H1 của sản phẩm là 20–90 mm.

d1 của M24D×250 là bao nhiêu?

Kích thước d1 của sản phẩm là 105 mm.

M24D×250 và M24×220 khác nhau bao nhiêu về chiều dài?

M24D×250 có L 250 mm, dài hơn 30 mm so với M24×220 có L 220 mm.

Mua Kẹp Khuôn Cong M24D×250 Tại Aisun

Aisun cung cấp kẹp khuôn cong M24D×250 S45C cùng nhiều quy cách kẹp khuôn và phụ kiện gá phục vụ máy ép nhựa, xưởng khuôn mẫu, bàn máy và hệ thống đồ gá cơ khí.
