Kẹp Khuôn Cong M24×220 S45C – Dài 220mm

Kẹp khuôn cong M24×220 là phụ kiện gá kẹp dùng để cố định khuôn trên máy ép nhựa, bàn máy và các hệ thống đồ gá cơ khí. Sản phẩm có thiết kế thân cong, được chế tạo từ thép S45C bằng phương pháp rèn, phù hợp với các vị trí gá cần kích thước và khoảng chiều cao làm việc lớn.

Kẹp khuôn cong M24×220 có D 25 mm, chiều dài L 220 mm, H 110 mm, H1 20–65 mm và d1 90 mm. Khi lựa chọn cần đối chiếu đầy đủ các thông số với bu lông, chiều cao khuôn, khoảng cách gá và kết cấu bàn máy thực tế.

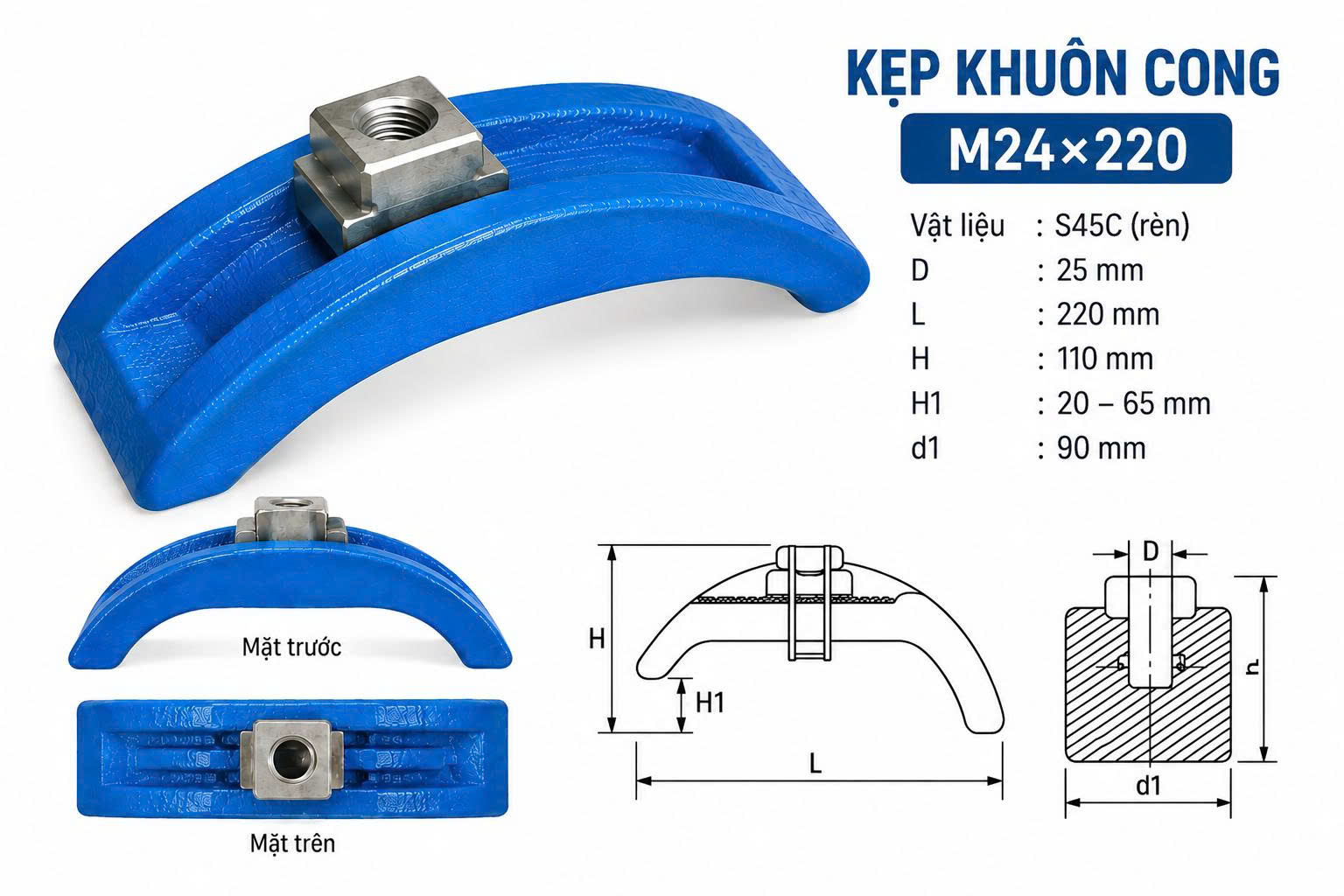

Kẹp khuôn cong M24×220 – thép S45C rèn, chiều dài L 220 mm.

Thông Số Kỹ Thuật Kẹp Khuôn Cong M24×220

Lưu ý: Thông số được tổng hợp theo bảng kích thước sản phẩm. Kích thước thực tế có thể có sai số nhỏ; nên đối chiếu sản phẩm và vị trí gá trước khi đặt hàng.

Đặc Điểm Kẹp Khuôn Cong M24×220

Kẹp khuôn cong M24×220 có thiết kế thân cong với chiều dài L 220 mm và chiều cao H 110 mm. Đây là quy cách lớn hơn các dòng M16 và M20, phù hợp với những vị trí gá cần kích thước kẹp lớn hơn.

• Quy cách: M24×220.
• Vật liệu: thép S45C.
• Phương pháp chế tạo: rèn.
• D: 25 mm.
• Chiều dài L: 220 mm.
• Chiều cao H: 110 mm.
• Khoảng H1: 20–65 mm.
• d1: 90 mm.
• Thiết kế thân cong dùng cho hệ thống gá khuôn.

Vật Liệu Thép S45C Rèn

Kẹp khuôn cong M24×220 được chế tạo từ thép S45C, loại thép carbon trung bình được sử dụng phổ biến trong chế tạo chi tiết và phụ kiện cơ khí.

Theo thông tin của dòng sản phẩm, kẹp được sản xuất bằng phương pháp rèn. Với phụ kiện gá khuôn, việc lựa chọn đúng kích thước và lắp đặt phù hợp với hệ thống thực tế là yếu tố quan trọng để đảm bảo khả năng làm việc.

Ứng Dụng Của Kẹp Khuôn Cong M24×220

Kẹp khuôn cong M24×220 được sử dụng trong các hệ thống gá cần cố định khuôn hoặc chi tiết trên bàn máy.

• Gá và cố định khuôn trên máy ép nhựa.
• Cố định khuôn trên bàn máy.
• Sử dụng trong xưởng sản xuất khuôn mẫu.
• Sử dụng trong hệ thống đồ gá cơ khí.
• Gá chi tiết trong quá trình gia công.
• Kết hợp với bu lông và phụ kiện gá phù hợp.

Cách Chọn Kẹp Khuôn Cong M24×220

Khi lựa chọn kẹp khuôn cong M24×220, không nên chỉ dựa vào tên M24. Cần kiểm tra đồng thời D, L, H, H1 và d1 để xác định sản phẩm có phù hợp với hệ thống gá thực tế hay không.

1. Kiểm tra D = 25 mm

Theo bảng kích thước, M24×220 có D = 25 mm. Cần đối chiếu thông số này với bu lông và kết cấu gá thực tế.

2. Kiểm tra chiều dài L = 220 mm

Chiều dài L 220 mm cần phù hợp với khoảng cách từ vị trí lắp bu lông đến khu vực đầu kẹp tiếp xúc với khuôn.

3. Kiểm tra H = 110 mm

Thông số H 110 mm cần được đối chiếu với chiều cao khuôn và không gian bố trí của hệ thống gá trên bàn máy.

4. Kiểm tra H1 = 20–65 mm

M24×220 có khoảng H1 từ 20–65 mm. Đây là thông số quan trọng khi lựa chọn kẹp theo chiều cao của vị trí gá.

5. Kiểm tra d1 = 90 mm

Kích thước d1 của M24×220 là 90 mm. Nên kiểm tra thông số này với không gian lắp đặt và kết cấu bàn máy trước khi đặt hàng.

M24×220 Và M24D×250 Khác Nhau Thế Nào?

Trong nhóm kẹp khuôn cong M24 hiện có hai quy cách chính là M24×220 và M24D×250. M24D×250 có chiều dài, chiều cao và khoảng H1 lớn hơn, phù hợp với các vị trí gá cần kích thước lớn hơn.

Nếu vị trí gá chỉ cần chiều dài khoảng 220 mm và H1 trong khoảng 20–65 mm, có thể lựa chọn M24×220. Nếu cần thân dài hơn và khoảng H1 lớn hơn, có thể tham khảo M24D×250.

Kẹp Khuôn Cong M24×220 Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống bàn máy có rãnh T phù hợp, kẹp khuôn cong M24×220 có thể kết hợp với bu lông và đai ốc chữ T để tạo thành hệ thống gá khuôn.

Khi lựa chọn nên kiểm tra đồng bộ kẹp khuôn – bu lông – đai ốc chữ T – kích thước rãnh bàn máy để đảm bảo các chi tiết phù hợp với nhau.

Tham Khảo Các Quy Cách Kẹp Khuôn Cong Khác

Ngoài M24×220, Aisun còn có các quy cách thuộc nhóm M12, M16, M20, M24 và M30. Xem toàn bộ bảng kích thước tại danh mục Kẹp khuôn cong .

Nếu cần loại kẹp có thiết kế dạng thanh thẳng, có thể tham khảo thêm Kẹp khuôn thẳng để lựa chọn theo kết cấu gá thực tế.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Cong M24×220

Kẹp khuôn cong M24×220 làm bằng vật liệu gì?

Sản phẩm được chế tạo từ thép S45C bằng phương pháp rèn.

Kẹp khuôn cong M24×220 dài bao nhiêu?

Chiều dài L của sản phẩm là 220 mm.

D của M24×220 là bao nhiêu?

Theo bảng kích thước sản phẩm, D = 25 mm.

H và H1 của M24×220 là bao nhiêu?

M24×220 có H = 110 mm và H1 = 20–65 mm.

d1 của M24×220 là bao nhiêu?

Kích thước d1 của sản phẩm là 90 mm.

M24×220 và M24D×250 khác nhau ở đâu?

M24×220 có L 220 mm, H 110 mm, H1 20–65 mm và d1 90 mm. M24D×250 lớn hơn với L 250 mm, H 125 mm, H1 20–90 mm và d1 105 mm.

Mua Kẹp Khuôn Cong M24×220 Tại Aisun

Aisun cung cấp kẹp khuôn cong M24×220 S45C cùng nhiều quy cách kẹp khuôn và phụ kiện gá phục vụ máy ép nhựa, xưởng khuôn mẫu, bàn máy và hệ thống đồ gá cơ khí.
