Kẹp Khuôn Cong M20×170 S45C – Dài 170mm

Kẹp khuôn cong M20×170 là phụ kiện gá kẹp dùng để cố định khuôn trên máy ép nhựa, bàn máy và các hệ thống đồ gá cơ khí. Sản phẩm có thiết kế thân cong, được chế tạo từ thép S45C bằng phương pháp rèn, phù hợp với các vị trí gá cần chiều dài và khoảng chiều cao làm việc tương ứng.

Kẹp khuôn cong M20×170 có D 20.5 mm, chiều dài L 170 mm, H 100 mm, H1 20–55 mm và d1 70 mm. Khi lựa chọn cần đối chiếu đầy đủ kích thước với bu lông, chiều cao khuôn, khoảng cách gá và kết cấu bàn máy thực tế.

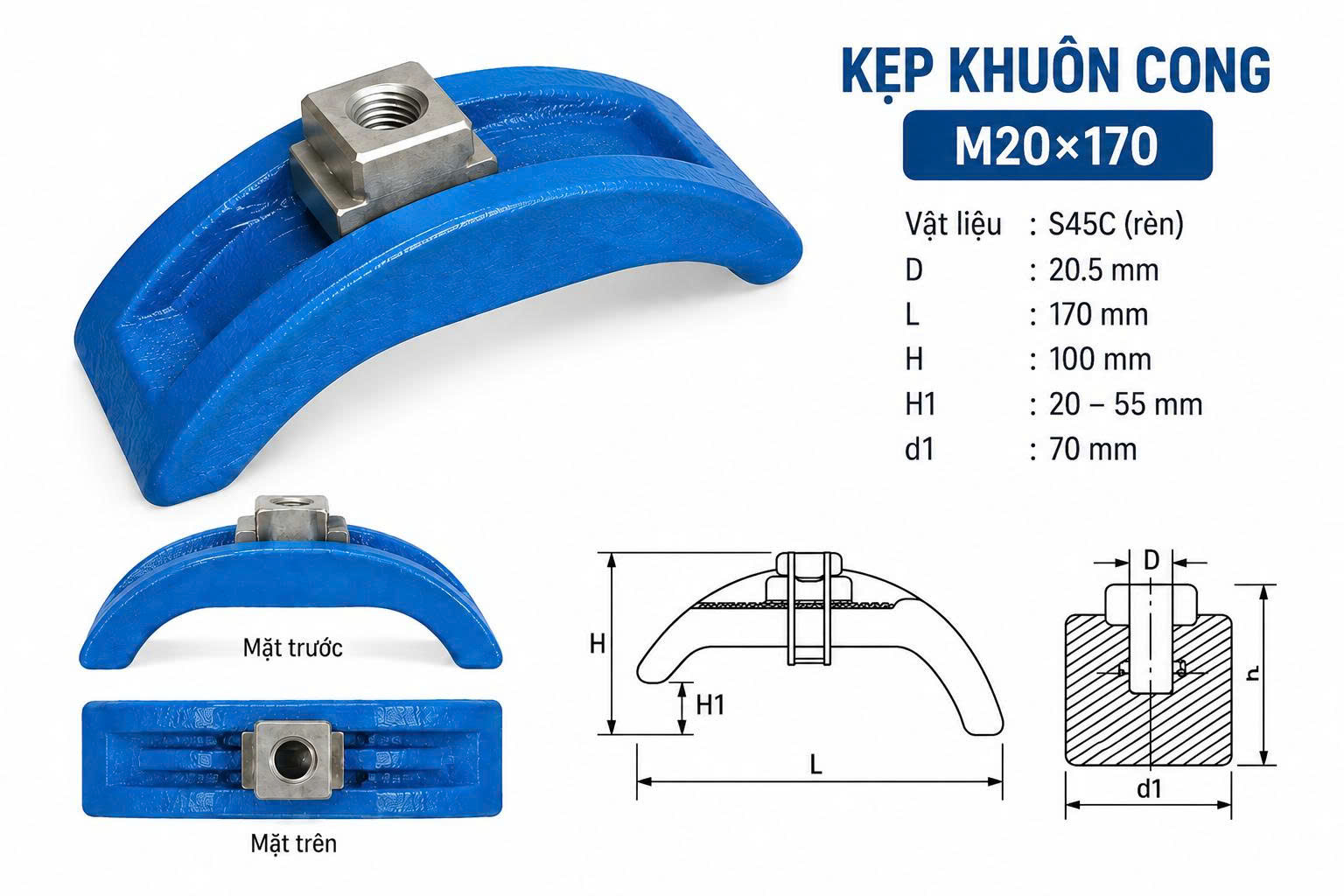

Kẹp khuôn cong M20×170 – thép S45C rèn, chiều dài L 170 mm.

Thông Số Kỹ Thuật Kẹp Khuôn Cong M20×170

Lưu ý: Thông số được tổng hợp theo bảng kích thước sản phẩm. Kích thước thực tế có thể có sai số nhỏ; nên đối chiếu sản phẩm và vị trí gá trước khi đặt hàng.

Đặc Điểm Kẹp Khuôn Cong M20×170

Kẹp khuôn cong M20×170 có thiết kế thân cong đặc trưng, giúp bố trí hệ thống gá tại các vị trí có chênh lệch chiều cao giữa điểm lắp bu lông và bề mặt khuôn.

• Quy cách: M20×170.
• Vật liệu: thép S45C.
• Phương pháp chế tạo: rèn.
• D: 20.5 mm.
• Chiều dài L: 170 mm.
• Chiều cao H: 100 mm.
• Khoảng H1: 20–55 mm.
• d1: 70 mm.
• Thiết kế thân cong dùng cho hệ thống gá khuôn phù hợp.

Vật Liệu Thép S45C Rèn

Kẹp khuôn cong M20×170 được chế tạo từ thép S45C, loại thép carbon trung bình được sử dụng phổ biến trong chế tạo chi tiết và phụ kiện cơ khí.

Theo thông tin của dòng sản phẩm, kẹp được sản xuất bằng phương pháp rèn. Khi sử dụng trong hệ thống gá khuôn cần lựa chọn đúng quy cách và lắp đặt phù hợp với tải trọng, khuôn và bàn máy thực tế.

Ứng Dụng Của Kẹp Khuôn Cong M20×170

Kẹp khuôn cong M20×170 được sử dụng trong các hệ thống gá cần cố định khuôn hoặc chi tiết trên bàn máy.

• Gá và cố định khuôn trên máy ép nhựa.
• Gá khuôn trên bàn máy.
• Sử dụng trong xưởng sản xuất khuôn mẫu.
• Sử dụng trong hệ thống đồ gá cơ khí.
• Gá chi tiết trong quá trình gia công.
• Kết hợp với bu lông và phụ kiện gá phù hợp.

Cách Chọn Kẹp Khuôn Cong M20×170

Khi lựa chọn kẹp khuôn cong M20×170, cần kiểm tra đồng thời các thông số D, L, H, H1 và d1. Không nên chỉ dựa vào tên M20 vì nhóm M20 còn có quy cách chiều dài khác.

1. Kiểm tra D = 20.5 mm

Đối chiếu kích thước D 20.5 mm trên bản vẽ với bu lông và hệ thống gá thực tế để đảm bảo khả năng lắp đặt phù hợp.

2. Kiểm tra chiều dài L = 170 mm

M20×170 có chiều dài L 170 mm. Chiều dài này cần phù hợp với khoảng cách từ vị trí lắp bu lông đến khu vực đầu kẹp tiếp xúc với khuôn.

3. Kiểm tra H = 100 mm

Thông số H 100 mm cần được đối chiếu với chiều cao và không gian bố trí của khuôn trên bàn máy.

4. Kiểm tra H1 = 20–55 mm

Khoảng H1 của M20×170 là 20–55 mm. Cần kiểm tra thông số này với vị trí gá thực tế trước khi đặt hàng.

5. Kiểm tra d1 = 70 mm

Kích thước d1 của M20×170 là 70 mm. Nên đối chiếu với không gian bố trí của hệ thống gá trên bàn máy.

M20×170 Và M20D×190 Khác Nhau Thế Nào?

Trong nhóm kẹp khuôn cong M20, bảng sản phẩm hiện có M20×170 và M20D×190. Hai mã cùng có D 20.5 mm, H 100 mm và H1 20–55 mm nhưng khác nhau về chiều dài L và d1.

Nếu vị trí gá cần chiều dài lớn hơn, có thể tham khảo M20D×190. Tuy nhiên cần kiểm tra toàn bộ kích thước của hệ thống trước khi lựa chọn.

Kẹp Khuôn Cong M20×170 Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống bàn máy có rãnh T phù hợp, kẹp khuôn cong M20×170 có thể kết hợp với bu lông và đai ốc chữ T để tạo thành hệ thống gá khuôn.

Khi lựa chọn nên kiểm tra đồng bộ kẹp khuôn – bu lông – đai ốc chữ T – kích thước rãnh bàn máy.

Tham Khảo Các Quy Cách Kẹp Khuôn Cong Khác

Ngoài M20×170, Aisun còn cung cấp các quy cách thuộc nhóm M12, M16, M20, M24 và M30. Xem bảng kích thước đầy đủ tại danh mục Kẹp khuôn cong .

Nếu hệ thống gá phù hợp với thiết kế dạng thanh thẳng, có thể tham khảo Kẹp khuôn thẳng để so sánh và lựa chọn.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Cong M20×170

Kẹp khuôn cong M20×170 làm bằng vật liệu gì?

Sản phẩm được chế tạo từ thép S45C bằng phương pháp rèn.

Kẹp khuôn cong M20×170 dài bao nhiêu?

Chiều dài L của sản phẩm là 170 mm.

D của M20×170 là bao nhiêu?

Theo bảng kích thước sản phẩm, D = 20.5 mm.

H và H1 của M20×170 là bao nhiêu?

M20×170 có H = 100 mm và H1 = 20–55 mm.

d1 của M20×170 là bao nhiêu?

Kích thước d1 của sản phẩm là 70 mm.

M20×170 và M20D×190 khác nhau ở đâu?

M20×170 có L 170 mm và d1 70 mm, trong khi M20D×190 có L 190 mm và d1 75 mm. Các thông số D, H và H1 của hai mã theo bảng hiện tại là giống nhau.

Mua Kẹp Khuôn Cong M20×170 Tại Aisun

Aisun cung cấp kẹp khuôn cong M20×170 S45C cùng nhiều quy cách kẹp khuôn và phụ kiện gá phục vụ máy ép nhựa, xưởng khuôn mẫu, bàn máy và hệ thống đồ gá cơ khí.
