Kẹp Khuôn Cong M20D×190 S45C – Dài 190mm

Kẹp khuôn cong M20D×190 là phụ kiện gá kẹp dùng để cố định khuôn trên máy ép nhựa, bàn máy và các hệ thống đồ gá cơ khí. Sản phẩm có thiết kế thân cong, được chế tạo từ thép S45C bằng phương pháp rèn, phù hợp với các vị trí gá cần chiều dài lớn hơn dòng M20×170.

Kẹp khuôn cong M20D×190 có D 20.5 mm, chiều dài L 190 mm, H 100 mm, H1 20–55 mm và d1 75 mm. Khi lựa chọn cần đối chiếu đầy đủ kích thước với bu lông, chiều cao khuôn, khoảng cách gá và kết cấu bàn máy thực tế.

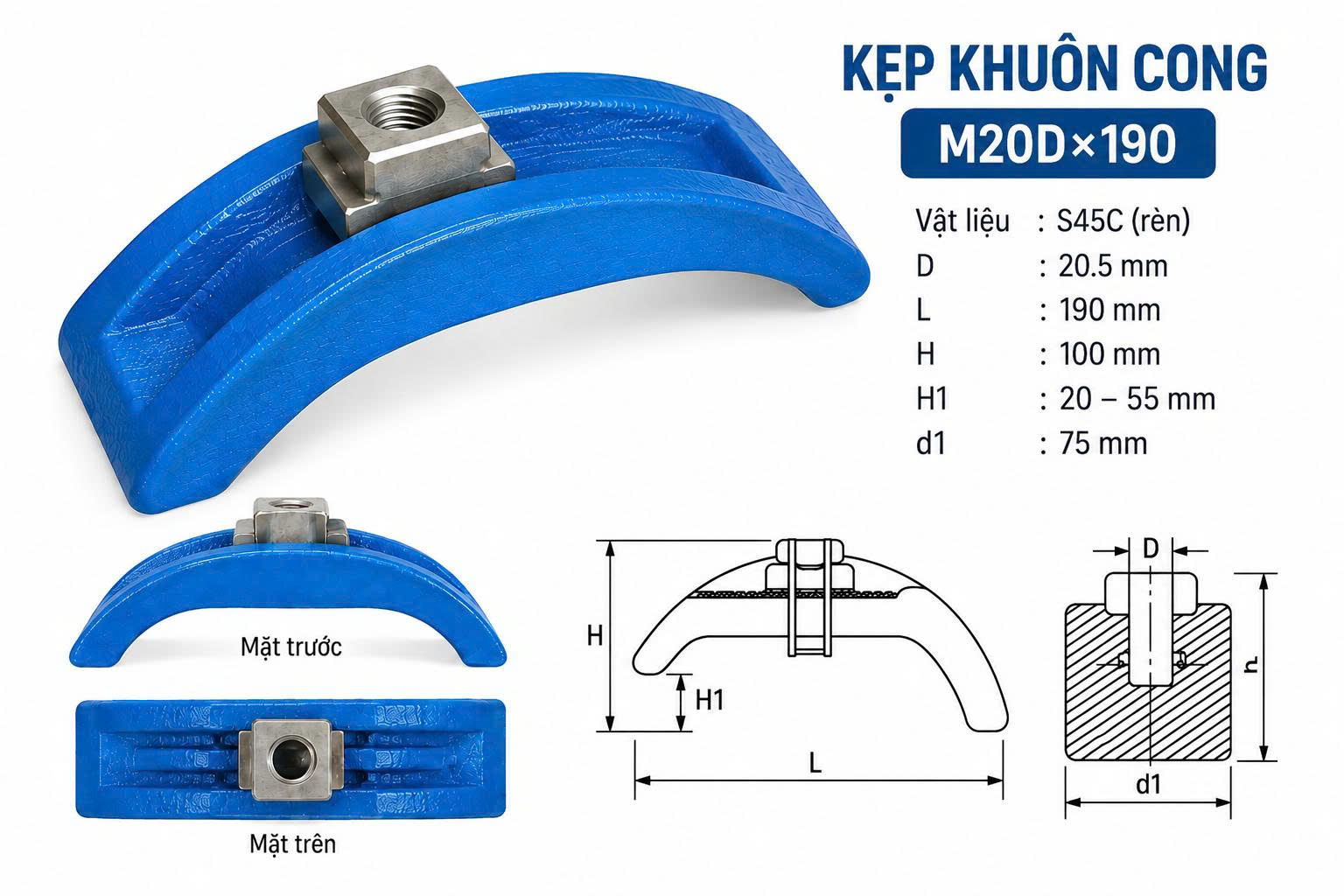

Kẹp khuôn cong M20D×190 – thép S45C rèn, chiều dài L 190 mm.

Thông Số Kỹ Thuật Kẹp Khuôn Cong M20D×190

Lưu ý: Thông số được tổng hợp theo bảng kích thước sản phẩm. Kích thước thực tế có thể có sai số nhỏ; nên đối chiếu sản phẩm và vị trí gá trước khi đặt hàng.

Đặc Điểm Kẹp Khuôn Cong M20D×190

Kẹp khuôn cong M20D×190 có thiết kế thân cong và chiều dài L 190 mm. So với M20×170, mã M20D×190 dài hơn 20 mm và có d1 lớn hơn, tạo thêm lựa chọn cho các vị trí gá cần khoảng cách lớn hơn.

• Quy cách: M20D×190.
• Vật liệu: thép S45C.
• Phương pháp chế tạo: rèn.
• D: 20.5 mm.
• Chiều dài L: 190 mm.
• Chiều cao H: 100 mm.
• Khoảng H1: 20–55 mm.
• d1: 75 mm.
• Thiết kế thân cong dùng cho hệ thống gá khuôn.

Vật Liệu Thép S45C Rèn

Kẹp khuôn cong M20D×190 được chế tạo từ thép S45C, loại thép carbon trung bình được sử dụng phổ biến trong chế tạo các chi tiết và phụ kiện cơ khí.

Theo thông tin của dòng sản phẩm, kẹp được sản xuất bằng phương pháp rèn. Việc lựa chọn đúng kích thước và lắp đặt phù hợp với hệ thống gá thực tế là yếu tố quan trọng khi sử dụng.

Ứng Dụng Của Kẹp Khuôn Cong M20D×190

Kẹp khuôn cong M20D×190 được sử dụng trong nhiều hệ thống gá khuôn và đồ gá cơ khí.

• Gá và cố định khuôn trên máy ép nhựa.
• Cố định khuôn trên bàn máy.
• Sử dụng trong xưởng sản xuất khuôn mẫu.
• Sử dụng trong hệ thống đồ gá cơ khí.
• Gá chi tiết trong quá trình gia công.
• Kết hợp với bu lông và các phụ kiện gá phù hợp.

Cách Chọn Kẹp Khuôn Cong M20D×190

Khi chọn kẹp khuôn cong M20D×190, không nên chỉ dựa vào tên M20. Cần kiểm tra đồng thời D, L, H, H1 và d1 để xác định sản phẩm có phù hợp với vị trí gá hay không.

1. Kiểm tra D = 20.5 mm

Kích thước D của M20D×190 là 20.5 mm. Cần đối chiếu với bu lông và kết cấu gá đang sử dụng.

2. Kiểm tra chiều dài L = 190 mm

M20D×190 có chiều dài L 190 mm. Đây là điểm khác biệt đáng chú ý so với M20×170 và phù hợp hơn khi vị trí gá yêu cầu chiều dài lớn hơn.

3. Kiểm tra H = 100 mm

Thông số H 100 mm cần được đối chiếu với chiều cao khuôn và không gian bố trí trên bàn máy.

4. Kiểm tra H1 = 20–55 mm

Khoảng H1 của M20D×190 là 20–55 mm. Cần kiểm tra khoảng làm việc này với vị trí gá thực tế.

5. Kiểm tra d1 = 75 mm

M20D×190 có d1 75 mm. Thông số này cần được đối chiếu với kết cấu và không gian lắp đặt của hệ thống gá.

M20D×190 Và M20×170 Khác Nhau Thế Nào?

Hai mã đều thuộc nhóm kẹp khuôn cong M20 và cùng có D 20.5 mm, H 100 mm, H1 20–55 mm. Điểm khác biệt chính là chiều dài L và d1.

Nếu vị trí gá cần thân kẹp dài hơn, M20D×190 có lợi thế hơn về chiều dài so với M20×170. Tuy nhiên nên kiểm tra đầy đủ bản vẽ và vị trí gá trước khi lựa chọn.

Kẹp Khuôn Cong M20D×190 Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống bàn máy có rãnh T phù hợp, kẹp khuôn cong M20D×190 có thể kết hợp với bu lông và đai ốc chữ T để tạo thành hệ thống gá khuôn.

Khi lựa chọn nên kiểm tra đồng bộ kẹp khuôn – bu lông – đai ốc chữ T – kích thước rãnh bàn máy.

Tham Khảo Các Quy Cách Kẹp Khuôn Cong Khác

Ngoài M20D×190, Aisun còn cung cấp các quy cách M12, M16, M20, M24 và M30. Xem bảng kích thước đầy đủ tại danh mục Kẹp khuôn cong .

Nếu cần thiết kế dạng thanh thẳng, có thể tham khảo Kẹp khuôn thẳng để lựa chọn theo kết cấu gá thực tế.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Cong M20D×190

Kẹp khuôn cong M20D×190 làm bằng vật liệu gì?

Sản phẩm được chế tạo từ thép S45C bằng phương pháp rèn.

Kẹp khuôn cong M20D×190 dài bao nhiêu?

Chiều dài L của sản phẩm là 190 mm.

D của M20D×190 là bao nhiêu?

Theo bảng kích thước, D = 20.5 mm.

H và H1 của M20D×190 là bao nhiêu?

Sản phẩm có H = 100 mm và H1 = 20–55 mm.

d1 của M20D×190 là bao nhiêu?

Kích thước d1 là 75 mm.

M20D×190 và M20×170 khác nhau bao nhiêu về chiều dài?

M20D×190 có L 190 mm, dài hơn 20 mm so với M20×170 có L 170 mm.

Mua Kẹp Khuôn Cong M20D×190 Tại Aisun

Aisun cung cấp kẹp khuôn cong M20D×190 S45C cùng nhiều quy cách kẹp khuôn và phụ kiện gá phục vụ máy ép nhựa, xưởng khuôn mẫu, bàn máy và hệ thống đồ gá cơ khí.
