Long Đen Gá Khuôn M20 DIN 7349 – Vòng Đệm Thép Dày 21×44×8mm

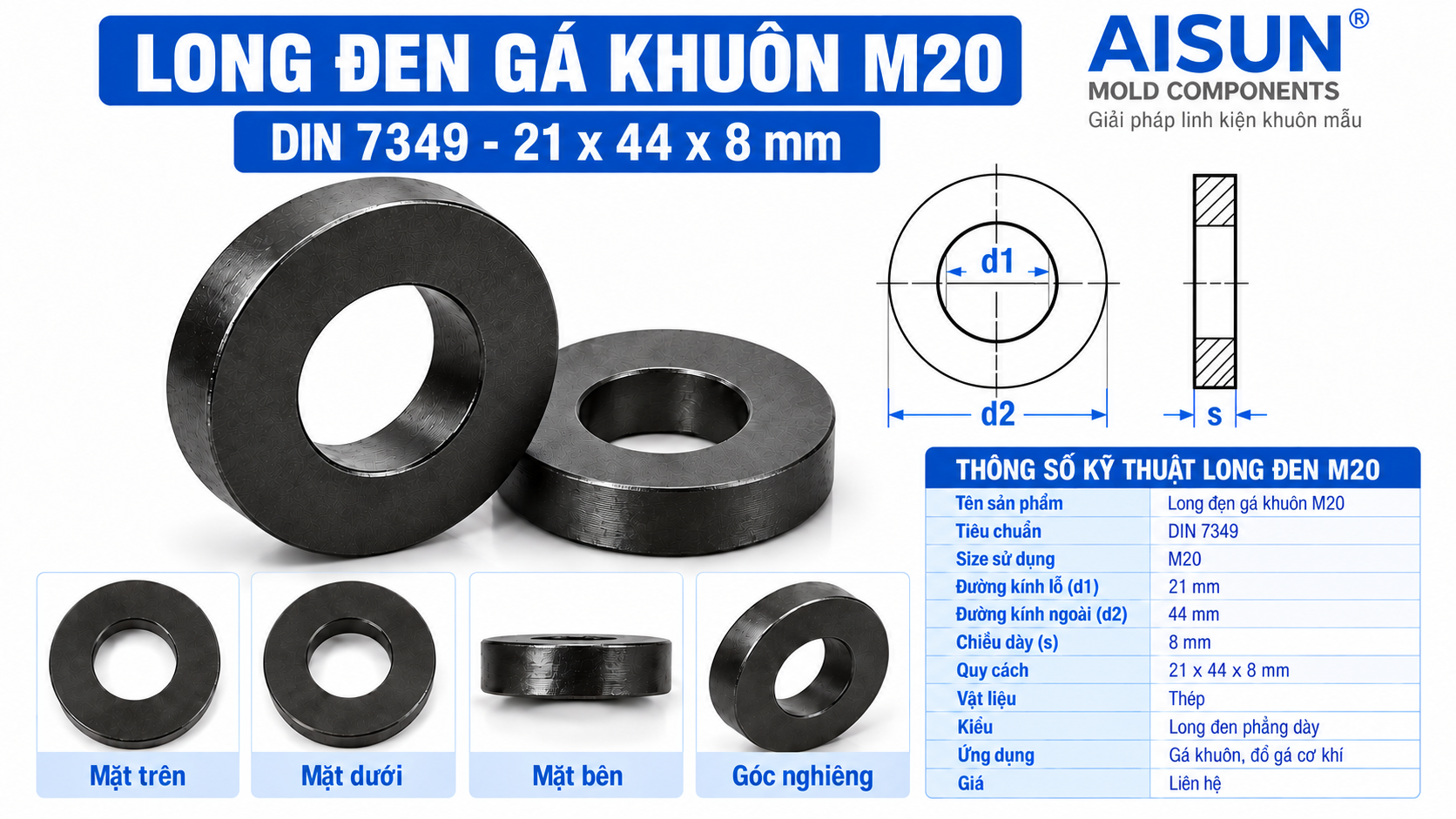

Long đen gá khuôn M20 là vòng đệm phẳng dày dùng tại vị trí siết của bộ gá sử dụng bu lông M20 phù hợp. Quy cách tham khảo DIN 7349 là 21×44×8 mm, gồm lỗ trong 21 mm, đường kính ngoài 44 mm và chiều dày 8 mm.
Sản phẩm tạo mặt tỳ giữa đai ốc và chi tiết liên kết, hỗ trợ phân bố lực tại vùng tiếp xúc. Xem thêm các size trong danh mục long đen gá khuôn Aisun để đối chiếu với bộ gá đang sử dụng.
Thông Số Long Đen Gá Khuôn M20
| Tên sản phẩm | Long Đen Gá Khuôn M20 |
|---|---|
| Tiêu chuẩn kích thước | DIN 7349 |
| Size bu lông sử dụng | M20 |
| d1 – Đường kính lỗ | 21 mm |
| d2 – Đường kính ngoài | 44 mm |
| s – Chiều dày | 8 mm |
| Quy cách d1 × d2 × s | 21 × 44 × 8 mm |
| Vật liệu | Thép |
| Loại | Long đen phẳng dày |
| Ứng dụng | Gá khuôn, đồ gá cơ khí, vị trí siết bu lông M20 phù hợp |
| Giá | Liên hệ |
Đọc Đúng Quy Cách 21×44×8mm
- d1 = 21 mm: đường kính lỗ để thân bu lông M20 đi qua.
- d2 = 44 mm: đường kính ngoài, cần kiểm tra với diện tích mặt tỳ và khoảng trống lắp.
- s = 8 mm: chiều dày vòng đệm, phải tính vào tổng chiều cao cụm siết.
M20 là size danh nghĩa của hệ bu lông sử dụng, còn lỗ thực của vòng đệm này là 21 mm. Khi hỏi hàng, ghi đầy đủ DIN 7349 – M20 – 21×44×8 mm để tránh nhầm với vòng đệm M20 có kích thước khác.
Đặc Điểm Vòng Đệm Phẳng Dày M20
Thiết kế phẳng, dày 8 mm tạo mặt tỳ tại vị trí liên kết phù hợp. Đường kính ngoài 44 mm mở rộng vùng tiếp xúc quanh bu lông; hiệu quả sử dụng phụ thuộc vào kết cấu kẹp, mặt tỳ và cách bố trí toàn bộ cụm gá.
Vật liệu được mô tả là thép. Nếu cần xác định mác thép, độ cứng, lớp phủ hoặc yêu cầu xử lý bề mặt, khách hàng nên cung cấp thông số để xác nhận theo hàng thực tế.
Lắp Cùng Bu Lông Và Đai Ốc M20
Tham khảo bu lông kẹp khuôn 2 đầu ren M20 và danh mục đai ốc kẹp khuôn khi lựa chọn phụ kiện cùng hệ size. Cần kiểm tra sự tương thích của ren, đường kính thân, mặt tỳ và chiều dài làm việc.
Chiều dài bu lông phải phù hợp với chiều cao khuôn, chiều dày kẹp, vị trí khối kê, long đen dày 8 mm và phần ren ăn khớp với đai ốc. Việc chọn cùng size M20 cần đi kèm đối chiếu kích thước lắp thực tế.
Chọn Kẹp Khuôn Và Mặt Tỳ Phù Hợp
Bộ gá có thể kết hợp kẹp khuôn cong hoặc kẹp khuôn thẳng theo phương án gá. Lỗ hoặc rãnh kẹp phải phù hợp với bu lông, và vùng tiếp xúc cần đủ chỗ cho long đen đường kính ngoài 44 mm.
Một cấu hình tham khảo gồm bu lông M20 + đai ốc M20 + long đen M20 + kẹp khuôn + khối kê. Tải làm việc của bộ gá phụ thuộc vào toàn bộ cấu hình và điều kiện sử dụng, không thể suy ra chỉ từ kích thước vòng đệm.
Kiểm Tra Trước Khi Chọn Long Đen M20
- Xác định liên kết sử dụng bu lông M20 và đai ốc tương thích.
- Đối chiếu lỗ 21 mm, đường kính ngoài 44 mm và độ dày 8 mm.
- Kiểm tra mặt tỳ, khoảng trống quanh vị trí siết và rãnh của kẹp.
- Tính chiều dày long đen vào tổng chiều cao cụm gá.
- Xác nhận yêu cầu vật liệu hoặc gửi bản vẽ nếu cần quy cách riêng.
Ứng Dụng Trong Bộ Gá Khuôn
Long đen M20 có thể được lựa chọn cho gá khuôn ép nhựa, khuôn dập, đồ gá cơ khí và các vị trí liên kết M20 phù hợp trên bàn máy. Người sử dụng cần kiểm tra kết cấu cụm gá và điều kiện làm việc trước khi lắp.
So Sánh Với Long Đen M16 Và M18
- Long đen gá khuôn M16: 17×40×6 mm.
- Long đen gá khuôn M18: 19×44×8 mm.
- Long đen gá khuôn M20: 21×44×8 mm.
M18 và M20 trong dòng này cùng có đường kính ngoài 44 mm và độ dày 8 mm, nhưng lỗ trong lần lượt là 19 mm và 21 mm. Vì vậy cần chọn theo bu lông sử dụng và kiểm tra đủ cả ba kích thước. Các size khác có tại bảng quy cách long đen DIN 7349.
Phụ Kiện Gá Khuôn Liên Quan
- Bu lông kẹp khuôn 2 đầu ren M20
- Danh mục đai ốc kẹp khuôn
- Kẹp khuôn cong
- Kẹp khuôn thẳng
- Long đen gá khuôn các size
Câu Hỏi Thường Gặp
Long đen M20 DIN 7349 có kích thước bao nhiêu?
Quy cách là 21×44×8 mm: lỗ trong 21 mm, đường kính ngoài 44 mm, dày 8 mm.
Vì sao long đen M20 có lỗ 21 mm?
M20 chỉ size danh nghĩa của bu lông sử dụng. Vòng đệm có lỗ 21 mm để thân bu lông M20 phù hợp đi qua.
M20 và M18 có cùng quy cách không?
Hai size cùng có đường kính ngoài 44 mm và độ dày 8 mm trong bảng này, nhưng lỗ của M20 là 21 mm còn M18 là 19 mm.
Vật liệu long đen M20 là gì?
Vật liệu là thép. Mác thép, độ cứng hoặc xử lý bề mặt cần xác nhận nếu có yêu cầu cụ thể.
Cần gửi gì để hỏi giá?
Gửi Long đen DIN 7349 M20 – 21×44×8 mm – số lượng cần mua. Nếu mua cả bộ gá, bổ sung chiều dài bu lông, loại kẹp và cấu hình lắp.
Mua Long Đen Gá Khuôn M20 Tại Aisun
Aisun cung cấp long đen và phụ kiện gá khuôn để lựa chọn theo nhu cầu lắp thực tế. Khách hàng có thể gửi size, quy cách, số lượng và bản vẽ liên quan để được tư vấn và báo giá.
LONG ĐEN GÁ KHUÔN M20 DIN 7349 – GIÁ LIÊN HỆ
Quy cách: 21×44×8 mm – Vật liệu: Thép.
Ví dụ yêu cầu báo giá: Long đen DIN 7349 M20 – 21×44×8 mm – 100 cái.
Liên hệ Aisun: 0867157196.
