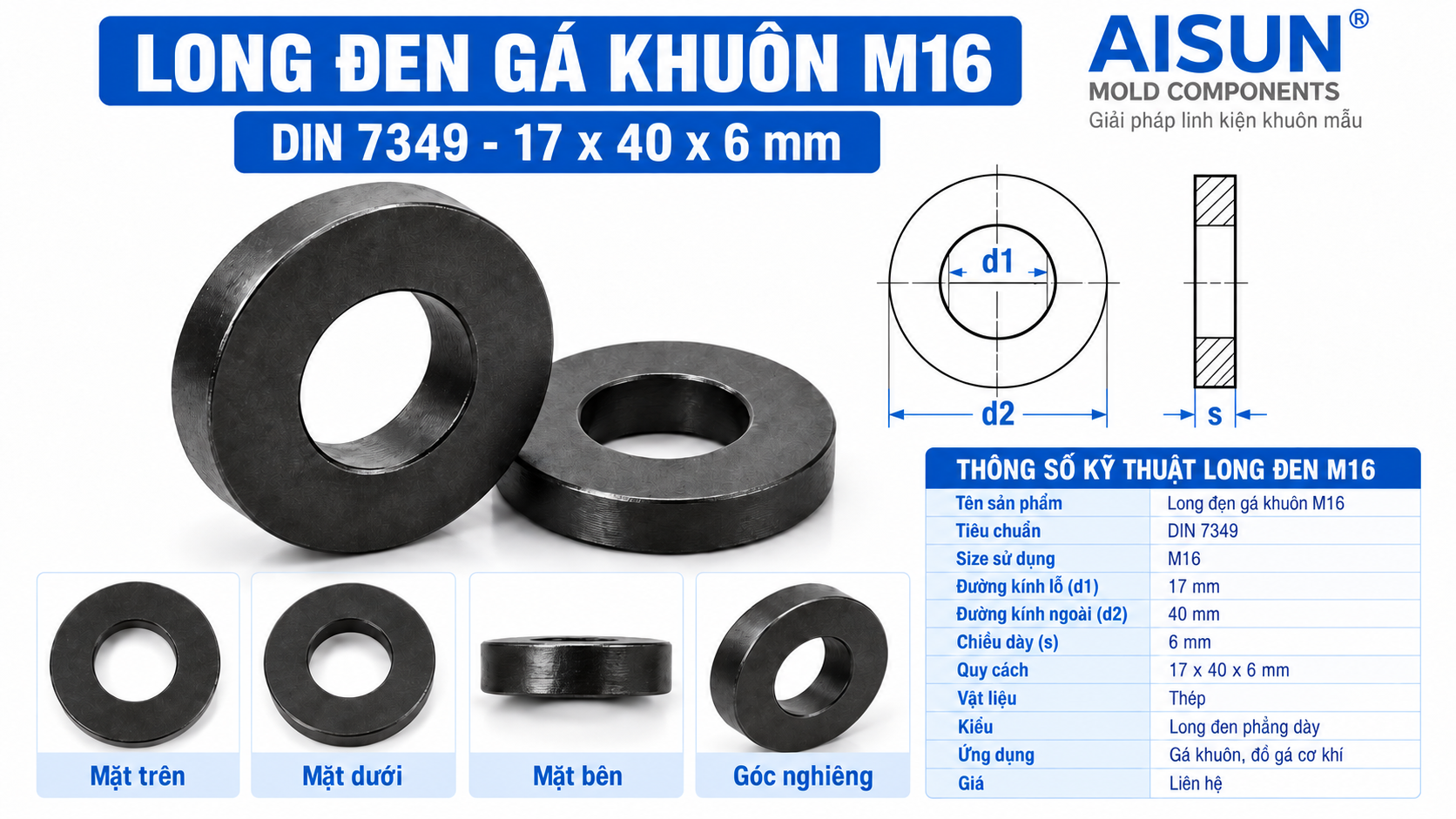

Long Đen Gá Khuôn M16 DIN 7349 – Vòng Đệm Thép 17×40×6mm
Long đen gá khuôn M16 DIN 7349 là vòng đệm phẳng dày được lựa chọn cho các cụm gá sử dụng bu lông M16. Sản phẩm bằng thép, có đường kính lỗ d1 = 17 mm, đường kính ngoài d2 = 40 mm và chiều dày s = 6 mm, tương ứng quy cách 17×40×6 mm.
Vòng đệm được bố trí ở vị trí tỳ phù hợp giữa đai ốc và kẹp khuôn hoặc chi tiết liên kết, giúp tạo bề mặt tiếp xúc và hỗ trợ phân bố lực siết. Khách hàng có thể xem thêm các size trong danh mục long đen gá khuôn DIN 7349 để chọn phụ kiện theo bộ gá thực tế.
Thông Số Long Đen Gá Khuôn M16
| Tên sản phẩm | Long Đen Gá Khuôn M16 |
|---|---|
| Tiêu chuẩn kích thước | DIN 7349 |
| Size bu lông sử dụng | M16 |
| d1 – Đường kính lỗ | 17 mm |
| d2 – Đường kính ngoài | 40 mm |
| s – Chiều dày | 6 mm |
| Quy cách d1 × d2 × s | 17 × 40 × 6 mm |
| Vật liệu | Thép |
| Loại | Long đen phẳng dày |
| Ứng dụng | Gá khuôn, đồ gá cơ khí, liên kết bu lông M16 phù hợp |
| Giá | Liên hệ |
Hiểu Đúng Quy Cách 17×40×6mm
Khi đọc quy cách vòng đệm, cần phân biệt size bu lông với đường kính lỗ của long đen. M16 là kích thước danh nghĩa của hệ bu lông sử dụng, còn lỗ trong của sản phẩm này là 17 mm.
- 17 mm: đường kính lỗ d1 để bu lông M16 đi qua.
- 40 mm: đường kính ngoài d2, cần phù hợp với vùng tỳ tại vị trí gá.
- 6 mm: chiều dày s, được tính vào tổng chiều cao cụm siết.
Thông tin đặt hàng nên ghi đủ DIN 7349 – M16 – 17×40×6 mm. Chỉ ghi “long đen M16” có thể dẫn đến nhầm với vòng đệm có đường kính ngoài hoặc chiều dày khác.
Đặc Điểm Long Đen Phẳng Dày M16
- Dạng phẳng dày, tạo mặt tỳ tại vị trí liên kết được bố trí phù hợp.
- Đường kính ngoài 40 mm giúp tạo vùng tiếp xúc rộng hơn đường kính thân bu lông M16.
- Chiều dày 6 mm cần được đối chiếu khi chọn chiều dài bu lông và khoảng siết.
- Vật liệu thép; mác thép, độ cứng và xử lý bề mặt cần xác nhận nếu có yêu cầu riêng.
Long Đen M16 Làm Việc Trong Cụm Gá Như Thế Nào?
Khi đai ốc được siết, lực truyền qua mặt tỳ của vòng đệm xuống chi tiết bên dưới. Long đen hỗ trợ phân bố lực tại vùng tiếp xúc, đồng thời tạo bề mặt tỳ cho cụm liên kết.
Vòng đệm cần nằm đúng vị trí, có mặt tỳ phù hợp và không vướng các chi tiết xung quanh. Khả năng làm việc của bộ gá phụ thuộc vào toàn bộ hệ bu lông, đai ốc, kẹp, khối kê và cách lắp; không thể xác định chỉ từ size long đen.
Kết Hợp Long Đen M16 Với Bu Lông Kẹp Khuôn
Đối với cụm gá cùng size, có thể tham khảo bu lông kẹp khuôn 2 đầu ren M16. Lỗ 17 mm của vòng đệm phù hợp để thân bu lông M16 đi qua khi các thông số thực tế tương thích.
Chiều dài bu lông cần được chọn theo chiều cao khuôn, vị trí khối kê, độ dày kẹp, long đen 6 mm và phần ren làm việc của đai ốc. Hãy kiểm tra tổng chiều cao cụm gá trước khi chọn chiều dài.
Đai Ốc M16 Và Kẹp Khuôn Liên Quan
Đai ốc kẹp khuôn M16 có thể kết hợp với bu lông M16 và long đen M16 trong bộ gá có thông số tương thích. Ren bu lông và đai ốc phải đồng bộ; vị trí tỳ của vòng đệm cần được kiểm tra theo cấu hình lắp.
Cụm phụ kiện có thể gồm bu lông M16 + đai ốc M16 + long đen M16 + kẹp khuôn, bổ sung khối kê hoặc chi tiết khác theo phương án gá.
Khách hàng có thể lựa chọn kẹp khuôn cong hoặc kẹp khuôn thẳng dựa trên hình dạng khuôn, chiều cao gá, kích thước lỗ hoặc rãnh kẹp và vị trí kê.
Các Bước Chọn Long Đen Gá Khuôn M16
- Xác định hệ bu lông đang dùng là M16 và kiểm tra đai ốc tương thích.
- Đối chiếu quy cách vòng đệm: lỗ 17 mm, đường kính ngoài 40 mm, dày 6 mm.
- Kiểm tra vùng tỳ và khoảng trống quanh vị trí lắp long đen.
- Tính chiều dày vòng đệm vào tổng chiều cao cụm siết khi chọn bu lông.
- Xác nhận yêu cầu vật liệu hoặc gửi bản vẽ nếu bộ gá có yêu cầu kỹ thuật cụ thể.
Ứng Dụng Long Đen DIN 7349 M16
Long đen M16 được lựa chọn cho các vị trí siết trong bộ gá khuôn ép nhựa, gá khuôn dập, đồ gá cơ khí và bộ gá trên bàn máy sử dụng liên kết M16 phù hợp. Việc bố trí vòng đệm cần dựa trên kết cấu, điều kiện làm việc và yêu cầu của cụm gá.
So Sánh Với Long Đen M12 Và M14
Các size trong cùng dòng có thể cùng chiều dày nhưng khác đường kính lỗ và đường kính ngoài:
- Long đen gá khuôn M12: 13 × 30 × 6 mm.
- Long đen gá khuôn M14: 15 × 36 × 6 mm.
- Long đen gá khuôn M16: 17 × 40 × 6 mm.
Không chọn thay thế chỉ vì cùng dày 6 mm. Cần đối chiếu size bu lông, đường kính lỗ và mặt tỳ của bộ gá. Các quy cách khác có thể tra cứu trong bảng kích thước long đen gá khuôn.
Phân Biệt Long Đen DIN 7349 Với Vòng Đệm Khác
Long đen DIN 7349 thuộc nhóm vòng đệm phẳng dày. Với sản phẩm M16 này, ba thông số cần xác định là d1 17 mm – d2 40 mm – s 6 mm. Khi mua mới hoặc thay thế, hãy đối chiếu đủ kích thước và yêu cầu vật liệu của cụm gá.
Phụ Kiện Gá Khuôn Dùng Cùng M16
- Bu lông kẹp khuôn 2 đầu ren M16
- Đai ốc kẹp khuôn M16
- Kẹp khuôn cong
- Kẹp khuôn thẳng
- Danh mục long đen gá khuôn
Câu Hỏi Thường Gặp Về Long Đen Gá Khuôn M16
Long đen M16 DIN 7349 có kích thước bao nhiêu?
Sản phẩm có d1 = 17 mm, d2 = 40 mm và s = 6 mm, tương ứng quy cách 17×40×6 mm.
Tại sao long đen M16 có lỗ 17 mm?
M16 là size danh nghĩa của bu lông. Đường kính lỗ 17 mm tạo khoảng hở để bu lông M16 đi qua.
Long đen gá khuôn M16 dày bao nhiêu?
Chiều dày là 6 mm. Khi lắp, cần tính thông số này vào tổng chiều cao cụm siết.
Long đen M16 có phải thép S45C không?
Thông tin vật liệu của sản phẩm là thép. Mác thép cụ thể, độ cứng và xử lý bề mặt cần xác nhận theo hàng thực tế nếu khách hàng có yêu cầu.
Có dùng long đen này cùng đai ốc M16 được không?
Có thể sử dụng trong cụm gá khi bu lông, đai ốc M16 và các chi tiết liên quan có thông số tương thích, mặt tỳ và cách lắp phù hợp.
Cần cung cấp gì khi yêu cầu báo giá?
Gửi long đen DIN 7349 M16 – 17×40×6 mm + số lượng. Nếu mua đồng bộ, bổ sung chiều dài bu lông, loại kẹp và cấu hình gá.
Mua Long Đen Gá Khuôn M16 Tại Aisun
Aisun cung cấp long đen gá khuôn và các nhóm phụ kiện liên quan để khách hàng lựa chọn theo bộ gá. Hãy gửi size, quy cách và số lượng cần mua để được tư vấn và báo giá.
LONG ĐEN GÁ KHUÔN M16 DIN 7349 – GIÁ LIÊN HỆ
Quy cách: 17 × 40 × 6 mm – Vật liệu: Thép.
Ví dụ yêu cầu báo giá: Long đen DIN 7349 M16 – 17×40×6 mm – 100 cái.
Liên hệ Aisun: 0867157196.
