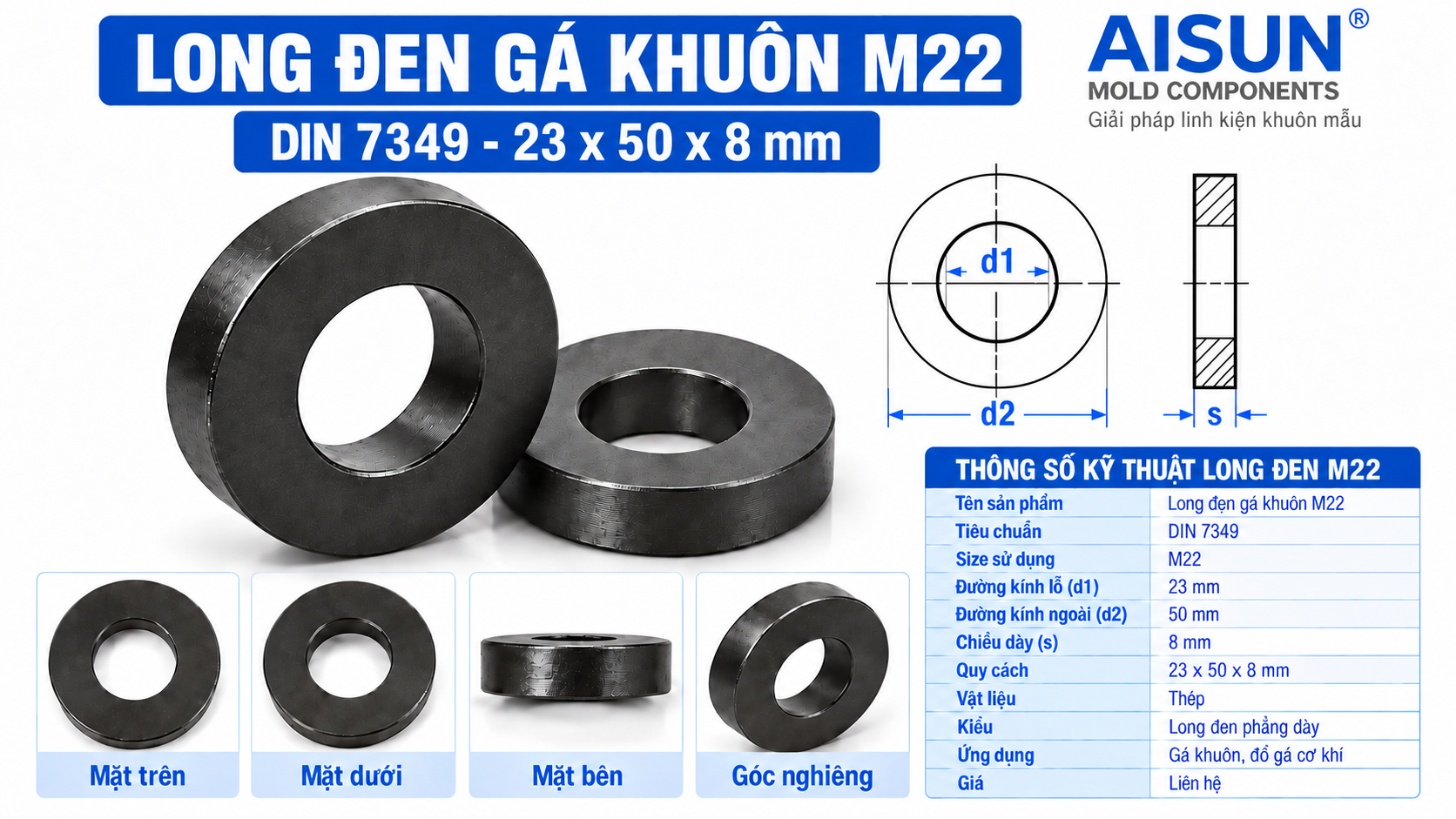

Long Đen Gá Khuôn M22 DIN 7349 – Long Đen Phẳng Dày 23×50×8mm
Long đen gá khuôn M22 là vòng đệm thép có kết cấu phẳng dày, được lựa chọn cho vị trí liên kết sử dụng bu lông M22 phù hợp. Quy cách tham khảo DIN 7349 là 23×50×8 mm, gồm lỗ trong 23 mm, đường kính ngoài 50 mm và chiều dày 8 mm.
Trong cụm gá, vòng đệm tạo bề mặt tỳ cho đai ốc và hỗ trợ truyền lực siết xuống chi tiết phía dưới. Xem thêm các size trong danh mục long đen gá khuôn Aisun để đối chiếu với bộ gá đang sử dụng.
Thông Số Long Đen Gá Khuôn M22
| Tên sản phẩm | Long Đen Gá Khuôn M22 |
|---|---|
| Tiêu chuẩn kích thước | DIN 7349 |
| Size bu lông sử dụng | M22 |
| d1 – Đường kính lỗ | 23 mm |
| d2 – Đường kính ngoài | 50 mm |
| s – Chiều dày | 8 mm |
| Quy cách d1 × d2 × s | 23 × 50 × 8 mm |
| Vật liệu | Thép |
| Loại | Long đen phẳng dày |
| Ứng dụng | Gá khuôn, đồ gá cơ khí, vị trí siết bu lông M22 phù hợp |
| Giá | Liên hệ |
Đọc Đúng Quy Cách 23×50×8mm
- d1 = 23 mm: đường kính lỗ để thân bu lông M22 đi qua.
- d2 = 50 mm: đường kính ngoài, cần kiểm tra với diện tích mặt tỳ và khoảng trống lắp.
- s = 8 mm: chiều dày vòng đệm, phải tính vào tổng chiều cao cụm siết.
M22 là size danh nghĩa của hệ bu lông sử dụng, còn lỗ thực của vòng đệm này là 23 mm. Khi hỏi hàng, ghi đầy đủ DIN 7349 – M22 – 23×50×8 mm để tránh nhầm với vòng đệm M22 có kích thước khác.
Đặc Điểm Vòng Đệm Phẳng Dày M22
Thiết kế phẳng, dày 8 mm tạo mặt tỳ tại vị trí liên kết phù hợp. Đường kính ngoài 50 mm mở rộng vùng tiếp xúc quanh bu lông; hiệu quả sử dụng phụ thuộc vào kết cấu kẹp, mặt tỳ và cách bố trí toàn bộ cụm gá.
Vật liệu được mô tả là thép. Nếu cần xác định mác thép, độ cứng, lớp phủ hoặc yêu cầu xử lý bề mặt, khách hàng nên cung cấp thông số để xác nhận theo hàng thực tế.
Lắp Cùng Bu Lông Và Đai Ốc M22
Tham khảo bu lông kẹp khuôn 2 đầu ren M22 và danh mục đai ốc kẹp khuôn khi lựa chọn phụ kiện cùng hệ size. Cần kiểm tra sự tương thích của ren, đường kính thân, mặt tỳ và chiều dài làm việc.
Chiều dài bu lông phải phù hợp với chiều cao khuôn, chiều dày kẹp, vị trí khối kê, long đen dày 8 mm và phần ren ăn khớp với đai ốc. Việc chọn cùng size M22 cần đi kèm đối chiếu kích thước lắp thực tế.
Chọn Kẹp Khuôn Và Mặt Tỳ Phù Hợp
Bộ gá có thể kết hợp kẹp khuôn cong hoặc kẹp khuôn thẳng theo phương án gá. Lỗ hoặc rãnh kẹp phải phù hợp với bu lông, và vùng tiếp xúc cần đủ chỗ cho long đen đường kính ngoài 50 mm.
Một cấu hình tham khảo gồm bu lông M22 + đai ốc M22 + long đen M22 + kẹp khuôn + khối kê. Tải làm việc của bộ gá phụ thuộc vào toàn bộ cấu hình và điều kiện sử dụng, không thể suy ra chỉ từ kích thước vòng đệm.
Kiểm Tra Trước Khi Chọn Long Đen M22
- Xác định liên kết sử dụng bu lông M22 và đai ốc tương thích.
- Đối chiếu lỗ 23 mm, đường kính ngoài 50 mm và độ dày 8 mm.
- Kiểm tra mặt tỳ, khoảng trống quanh vị trí siết và rãnh của kẹp.
- Tính chiều dày long đen vào tổng chiều cao cụm gá.
- Xác nhận yêu cầu vật liệu hoặc gửi bản vẽ nếu cần quy cách riêng.
Ứng Dụng Trong Bộ Gá Khuôn
Long đen M22 có thể được lựa chọn cho gá khuôn ép nhựa, khuôn dập, đồ gá cơ khí và các vị trí liên kết M22 phù hợp trên bàn máy. Người sử dụng cần kiểm tra kết cấu cụm gá và điều kiện làm việc trước khi lắp.
Đối Chiếu Với Long Đen M18 Và M20
- Long đen gá khuôn M18: 19×44×8 mm.
- Long đen gá khuôn M20: 21×44×8 mm.
- Long đen gá khuôn M22: 23×50×8 mm.
M22 có lỗ trong 23 mm và đường kính ngoài 50 mm, lớn hơn M20, trong khi chiều dày vẫn là 8 mm. Khi đổi size cần kiểm tra lại mặt tỳ và khoảng trống lắp.
Phụ Kiện Gá Khuôn Liên Quan
- Bu lông kẹp khuôn 2 đầu ren M22
- Danh mục đai ốc kẹp khuôn
- Kẹp khuôn cong
- Kẹp khuôn thẳng
- Long đen gá khuôn các size
Câu Hỏi Thường Gặp
Long đen M22 DIN 7349 có kích thước bao nhiêu?
Quy cách là 23×50×8 mm: lỗ trong 23 mm, đường kính ngoài 50 mm, dày 8 mm.
Vì sao long đen M22 có lỗ 23 mm?
M22 chỉ size danh nghĩa của bu lông sử dụng. Vòng đệm có lỗ 23 mm để thân bu lông M22 phù hợp đi qua.
M22 khác M20 ở điểm nào?
M22 có quy cách 23×50×8 mm, còn M20 là 21×44×8 mm. Hai size cùng dày 8 mm nhưng đường kính lỗ và đường kính ngoài khác nhau.
Vật liệu long đen M22 là gì?
Vật liệu là thép. Mác thép, độ cứng hoặc xử lý bề mặt cần xác nhận nếu có yêu cầu cụ thể.
Cần gửi gì để hỏi giá?
Gửi Long đen DIN 7349 M22 – 23×50×8 mm – số lượng cần mua. Nếu mua cả bộ gá, bổ sung chiều dài bu lông, loại kẹp và cấu hình lắp.
Mua Long Đen Gá Khuôn M22 Tại Aisun
Aisun cung cấp long đen và phụ kiện gá khuôn để lựa chọn theo nhu cầu lắp thực tế. Khách hàng có thể gửi size, quy cách, số lượng và bản vẽ liên quan để được tư vấn và báo giá.
LONG ĐEN GÁ KHUÔN M22 DIN 7349 – GIÁ LIÊN HỆ
Quy cách: 23×50×8 mm – Vật liệu: Thép.
Ví dụ yêu cầu báo giá: Long đen DIN 7349 M22 – 23×50×8 mm – 100 cái.
Liên hệ Aisun: 0867157196.
