Long Đen Gá Khuôn M24 DIN 7349 – Long Đen Phẳng Dày 25×50×10mm

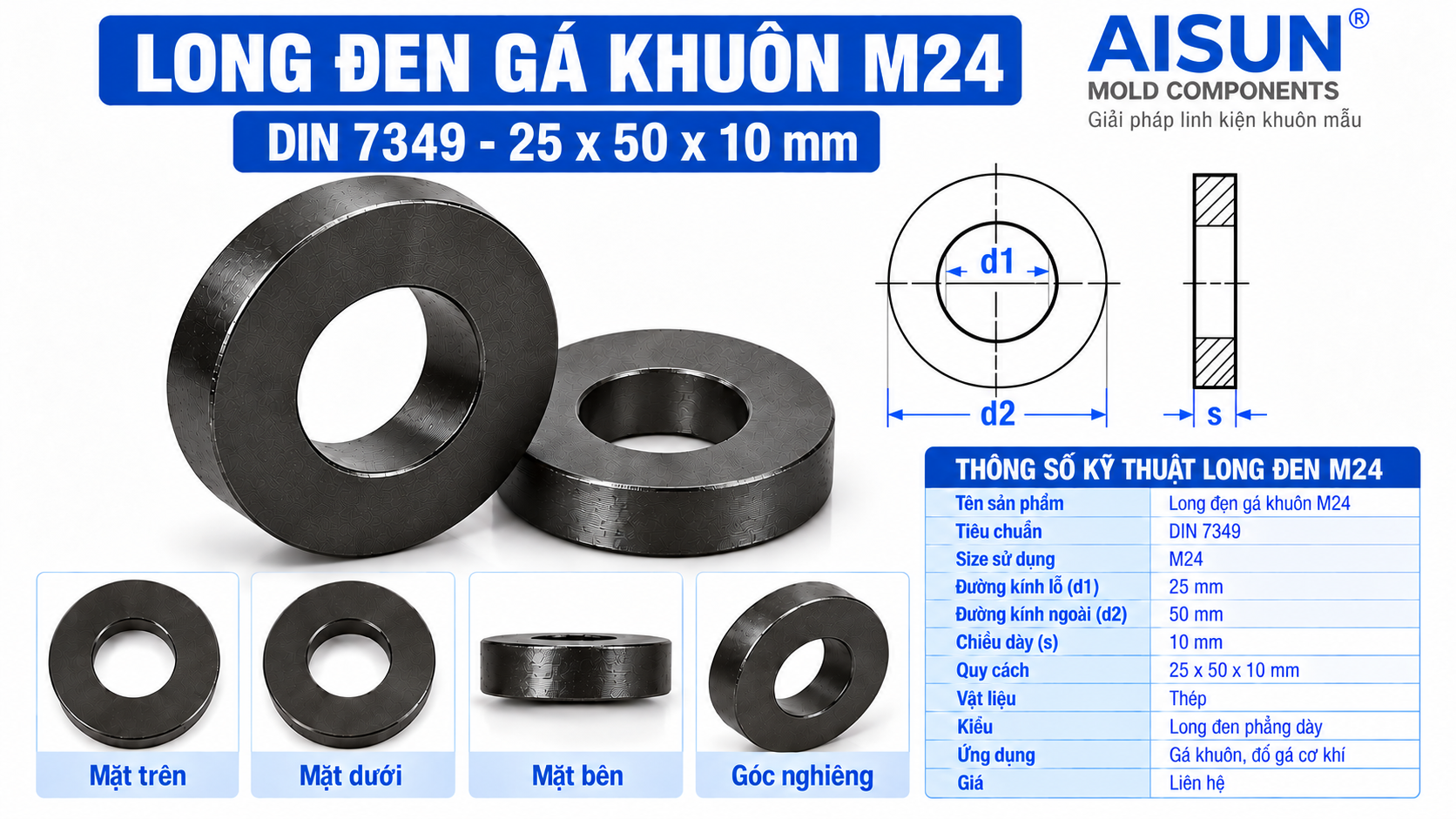

Long đen gá khuôn M24 là vòng đệm thép dạng phẳng với chiều dày 10 mm, sử dụng trong các cụm gá có bu lông M24 phù hợp. Quy cách tham khảo DIN 7349 là 25×50×10 mm, gồm lỗ trong 25 mm, đường kính ngoài 50 mm và chiều dày 10 mm.
Vòng đệm được bố trí tại vùng tỳ của đai ốc để hỗ trợ phân bố lực siết lên chi tiết liên kết. Xem thêm các size trong danh mục long đen gá khuôn Aisun để đối chiếu với bộ gá đang sử dụng.
Thông Số Long Đen Gá Khuôn M24
| Tên sản phẩm | Long Đen Gá Khuôn M24 |
|---|---|
| Tiêu chuẩn kích thước | DIN 7349 |
| Size bu lông sử dụng | M24 |
| d1 – Đường kính lỗ | 25 mm |
| d2 – Đường kính ngoài | 50 mm |
| s – Chiều dày | 10 mm |
| Quy cách d1 × d2 × s | 25 × 50 × 10 mm |
| Vật liệu | Thép |
| Loại | Long đen phẳng dày |
| Ứng dụng | Gá khuôn, đồ gá cơ khí, vị trí siết bu lông M24 phù hợp |
| Giá | Liên hệ |
Đọc Đúng Quy Cách 25×50×10mm
- d1 = 25 mm: đường kính lỗ để thân bu lông M24 đi qua.
- d2 = 50 mm: đường kính ngoài, cần kiểm tra với diện tích mặt tỳ và khoảng trống lắp.
- s = 10 mm: chiều dày vòng đệm, phải tính vào tổng chiều cao cụm siết.
M24 là size danh nghĩa của hệ bu lông sử dụng, còn lỗ thực của vòng đệm này là 25 mm. Khi hỏi hàng, ghi đầy đủ DIN 7349 – M24 – 25×50×10 mm để tránh nhầm với vòng đệm M24 có kích thước khác.
Đặc Điểm Vòng Đệm Phẳng Dày M24
Thiết kế phẳng, dày 10 mm tạo mặt tỳ tại vị trí liên kết phù hợp. Đường kính ngoài 50 mm mở rộng vùng tiếp xúc quanh bu lông; hiệu quả sử dụng phụ thuộc vào kết cấu kẹp, mặt tỳ và cách bố trí toàn bộ cụm gá.
Vật liệu được mô tả là thép. Nếu cần xác định mác thép, độ cứng, lớp phủ hoặc yêu cầu xử lý bề mặt, khách hàng nên cung cấp thông số để xác nhận theo hàng thực tế.
Lắp Cùng Bu Lông Và Đai Ốc M24
Tham khảo bu lông kẹp khuôn 2 đầu ren M24 và danh mục đai ốc kẹp khuôn khi lựa chọn phụ kiện cùng hệ size. Cần kiểm tra sự tương thích của ren, đường kính thân, mặt tỳ và chiều dài làm việc.
Chiều dài bu lông phải phù hợp với chiều cao khuôn, chiều dày kẹp, vị trí khối kê, long đen dày 10 mm và phần ren ăn khớp với đai ốc. Việc chọn cùng size M24 cần đi kèm đối chiếu kích thước lắp thực tế.
Chọn Kẹp Khuôn Và Mặt Tỳ Phù Hợp
Bộ gá có thể kết hợp kẹp khuôn cong hoặc kẹp khuôn thẳng theo phương án gá. Lỗ hoặc rãnh kẹp phải phù hợp với bu lông, và vùng tiếp xúc cần đủ chỗ cho long đen đường kính ngoài 50 mm.
Một cấu hình tham khảo gồm bu lông M24 + đai ốc M24 + long đen M24 + kẹp khuôn + khối kê. Tải làm việc của bộ gá phụ thuộc vào toàn bộ cấu hình và điều kiện sử dụng, không thể suy ra chỉ từ kích thước vòng đệm.
Kiểm Tra Trước Khi Chọn Long Đen M24
- Xác định liên kết sử dụng bu lông M24 và đai ốc tương thích.
- Đối chiếu lỗ 25 mm, đường kính ngoài 50 mm và độ dày 10 mm.
- Kiểm tra mặt tỳ, khoảng trống quanh vị trí siết và rãnh của kẹp.
- Tính chiều dày long đen vào tổng chiều cao cụm gá.
- Xác nhận yêu cầu vật liệu hoặc gửi bản vẽ nếu cần quy cách riêng.
Ứng Dụng Trong Bộ Gá Khuôn
Long đen M24 có thể được lựa chọn cho gá khuôn ép nhựa, khuôn dập, đồ gá cơ khí và các vị trí liên kết M24 phù hợp trên bàn máy. Người sử dụng cần kiểm tra kết cấu cụm gá và điều kiện làm việc trước khi lắp.
So Sánh Long Đen M20, M22 Và M24
- Long đen gá khuôn M20: 21×44×8 mm.
- Long đen gá khuôn M22: 23×50×8 mm.
- Long đen gá khuôn M24: 25×50×10 mm.
M22 và M24 cùng có đường kính ngoài 50 mm, nhưng M24 có lỗ 25 mm và dày 10 mm. Khi chuyển từ M22 sang M24, cần tính lại chiều cao cụm siết và kiểm tra đường kính lỗ phù hợp với bu lông.
Phụ Kiện Gá Khuôn Liên Quan
- Bu lông kẹp khuôn 2 đầu ren M24
- Danh mục đai ốc kẹp khuôn
- Kẹp khuôn cong
- Kẹp khuôn thẳng
- Long đen gá khuôn các size
Câu Hỏi Thường Gặp
Long đen M24 DIN 7349 có kích thước bao nhiêu?
Quy cách là 25×50×10 mm: lỗ trong 25 mm, đường kính ngoài 50 mm, dày 10 mm.
Vì sao long đen M24 có lỗ 25 mm?
M24 chỉ size danh nghĩa của bu lông sử dụng. Vòng đệm có lỗ 25 mm để thân bu lông M24 phù hợp đi qua.
Long đen M24 có dày 8 mm như M22 không?
Không. M24 trong dòng DIN 7349 này dày 10 mm, còn M22 dày 8 mm. Quy cách M24 là 25×50×10 mm.
Vật liệu long đen M24 là gì?
Vật liệu là thép. Mác thép, độ cứng hoặc xử lý bề mặt cần xác nhận nếu có yêu cầu cụ thể.
Cần gửi gì để hỏi giá?
Gửi Long đen DIN 7349 M24 – 25×50×10 mm – số lượng cần mua. Nếu mua cả bộ gá, bổ sung chiều dài bu lông, loại kẹp và cấu hình lắp.
Mua Long Đen Gá Khuôn M24 Tại Aisun
Aisun cung cấp long đen và phụ kiện gá khuôn để lựa chọn theo nhu cầu lắp thực tế. Khách hàng có thể gửi size, quy cách, số lượng và bản vẽ liên quan để được tư vấn và báo giá.
LONG ĐEN GÁ KHUÔN M24 DIN 7349 – GIÁ LIÊN HỆ
Quy cách: 25×50×10 mm – Vật liệu: Thép.
Ví dụ yêu cầu báo giá: Long đen DIN 7349 M24 – 25×50×10 mm – 100 cái.
Liên hệ Aisun: 0867157196.
