Bố trí chốt đẩy trong khuôn ép nhựa không đơn giản là tìm một khoảng trống rồi đặt ejector pin vào đó. Vị trí chốt phải giúp truyền lực đẩy lên sản phẩm đủ ổn định, đồng thời hạn chế biến dạng, dấu chốt và các vấn đề khi sản phẩm rời khỏi lõi khuôn.
Một sản phẩm có nhiều chốt đẩy chưa chắc đã có hệ thống đẩy tốt. Điều quan trọng hơn là lực đẩy được đưa vào đâu, phân bố như thế nào và bề mặt tại vị trí đó có phù hợp để nhận lực hay không.
Bài viết này tập trung vào nguyên tắc bố trí chốt đẩy. Nếu khuôn đang gặp hiện tượng chốt bị kẹt hoặc xước, xem riêng bài chốt đẩy bị kẹt, xước hoặc hồi không hết.
Chốt đẩy nằm ở đâu trong khuôn ép nhựa?
Trong kết cấu khuôn ép nhựa thông dụng, hệ thống ejector thường nằm ở phía khuôn mà sản phẩm được giữ lại sau khi khuôn mở, thường được gọi là phía core hoặc B-side. Sau khi khuôn mở, hệ thống đẩy dịch chuyển và các chốt tác động lên sản phẩm để đưa sản phẩm ra khỏi khuôn.
Vì vậy, vị trí chốt đẩy trên bản vẽ không thể xem riêng lẻ. Nó liên quan trực tiếp đến hướng mở khuôn, hình dạng sản phẩm, vị trí core, rib, boss, thành sâu và vùng sản phẩm có xu hướng bám khuôn.

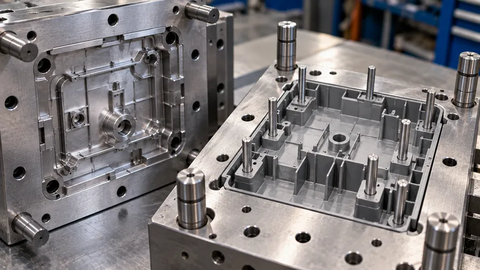

Vị trí chốt đẩy cần được xem xét cùng hình dạng sản phẩm và kết cấu phía core của khuôn.
7 nguyên tắc khi bố trí chốt đẩy trong khuôn ép nhựa
Không có một sơ đồ bố trí ejector pin cố định có thể áp dụng cho mọi sản phẩm. Khi xác định vị trí chốt, cần xem đồng thời vùng bám core, hình học sản phẩm, khả năng nhận lực, yêu cầu ngoại quan và cách lực đẩy được phân bố trên chi tiết.
| Vị trí hoặc điều kiện | Điều cần xem xét |
|---|---|
| Vùng sản phẩm bám core | Cần đủ lực để sản phẩm rời khuôn ổn định |
| Gần rib hoặc boss | Hình học sâu có thể làm tăng khả năng bám khuôn |
| Vùng thành mỏng | Tránh tập trung lực trên diện tích quá nhỏ |
| Bề mặt yêu cầu thẩm mỹ | Cân nhắc ảnh hưởng của dấu ejector |
| Bề mặt nghiêng hoặc cong | Cần xem khả năng truyền lực và hình dạng vùng tiếp xúc |
| Nhiều vị trí đẩy | Cần phân bố lực hợp lý thay vì chỉ tăng số lượng pin |
| Chi tiết khó thoát khuôn | Xem đồng thời draft, hình học và điều kiện bám khuôn |
Các nguyên tắc dưới đây dùng để định hướng thiết kế. Vị trí và kích thước chốt thực tế vẫn phải được đánh giá theo kết cấu của từng bộ khuôn.
1. Ưu tiên vùng cần lực đẩy, không phải vùng còn chỗ trống
Mục tiêu của ejector pin là truyền lực lên sản phẩm để sản phẩm rời khỏi khuôn. Vì vậy, câu hỏi đầu tiên không nên là “còn chỗ nào để đặt chốt?” mà nên là “sản phẩm đang cần lực đẩy ở đâu?”.
Theo hướng dẫn thiết kế của Protolabs, hình dạng sản phẩm, draft, texture, chiều sâu của wall và rib đều có thể ảnh hưởng đến khả năng sản phẩm bám vào khuôn.
Điều đó có nghĩa những vùng có hình học làm tăng khả năng giữ sản phẩm trên core cần được xem xét cẩn thận khi thiết kế hệ thống đẩy.
2. Chú ý khu vực rib và boss
Rib và boss là những hình học thường gặp trên sản phẩm nhựa. Khi các vùng này sâu hoặc có điều kiện thoát khuôn không thuận lợi, chúng có thể làm tăng khả năng sản phẩm giữ chặt phía core.
Nhưng điều đó không có nghĩa cứ thấy rib hoặc boss là đặt một chốt ngay bên dưới. Kỹ thuật viên thiết kế vẫn phải xem xét:
- Hình dạng và chiều sâu của feature.
- Draft của bề mặt liên quan.
- Diện tích có thể tiếp nhận lực đẩy.
- Khả năng biến dạng của sản phẩm.
- Ảnh hưởng của dấu chốt đến chức năng và thẩm mỹ.
Trong một số thiết kế có diện tích tiếp xúc hạn chế, Protolabs cũng lưu ý rằng có thể cần tạo vùng thích hợp để ejector truyền lực thay vì bắt pin tác động lên một bề mặt không phù hợp.
3. Tránh tập trung lực đẩy vào một vùng nhỏ
Khi lực cần để tháo sản phẩm khỏi khuôn tương đối lớn nhưng diện tích truyền lực quá nhỏ, áp lực cục bộ lên sản phẩm có thể tăng.
Đối với vật liệu hoặc hình học dễ bị ảnh hưởng bởi lực tập trung, phương án sử dụng nhiều vị trí đẩy hoặc diện tích đẩy phù hợp hơn có thể giúp phân bố lực tốt hơn.
Protolabs cũng lưu ý rằng với một số loại resin mềm, có thể cần nhiều chốt hơn hoặc chốt có diện tích lớn hơn để phân bố lực và giảm nguy cơ làm hỏng bề mặt sản phẩm.
| Cách bố trí | Điều cần lưu ý |
|---|---|
| Một chốt chịu phần lớn lực đẩy | Có thể tạo tải tập trung tại vùng tiếp xúc |
| Nhiều chốt phân bố hợp lý | Có thể chia lực lên nhiều vùng sản phẩm |
| Nhiều chốt nhưng tập trung cùng một khu vực | Chưa chắc giải quyết được mất cân bằng lực |
4. Chọn bề mặt phù hợp để truyền lực
Không phải vị trí nào trên sản phẩm cũng là bề mặt tốt để ejector pin tác động.
Trong quy trình của Protolabs, đầu ejector pin phẳng và cần một vùng tiếp xúc phù hợp để truyền lực. Với bề mặt nghiêng, cong hoặc có texture, vị trí ejector còn phải được cân nhắc về hình học và ảnh hưởng lên bề mặt thành phẩm.
Vì vậy khi bố trí chốt cần kiểm tra đồng thời:
- Hướng chuyển động của pin.
- Hình dạng bề mặt nhận lực.
- Diện tích tiếp xúc.
- Khả năng để lại dấu trên sản phẩm.
- Yêu cầu thẩm mỹ của vị trí đó.
5. Tính đến yêu cầu thẩm mỹ của sản phẩm
Ejector pin có thể để lại dấu tại vị trí tiếp xúc với sản phẩm. Vì vậy, trong nhiều thiết kế, vị trí đẩy được ưu tiên về phía ít ảnh hưởng đến ngoại quan hoặc không phải bề mặt thẩm mỹ chính khi kết cấu sản phẩm cho phép.
Đây là lý do việc bố trí ejector không nên được thực hiện tách biệt khỏi yêu cầu của sản phẩm. Một vị trí thuận lợi về cơ khí nhưng nằm ngay trên bề mặt ngoại quan quan trọng có thể không phải lựa chọn phù hợp.

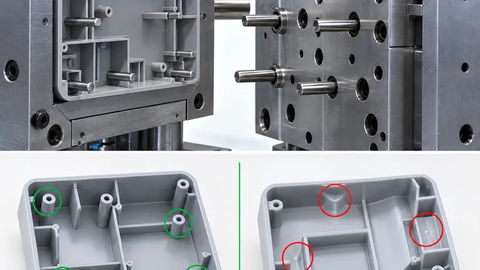

Minh họa nguyên tắc bố trí ejector. Vị trí thực tế phải được xác định theo kết cấu cụ thể của sản phẩm và bộ khuôn.
6. Xem xét draft và khả năng thoát khuôn
Draft giúp bề mặt sản phẩm tách khỏi phần tạo hình của khuôn khi sản phẩm được đẩy ra. Khi draft không phù hợp, khả năng giữ sản phẩm trên core có thể tăng và hệ thống ejector phải làm việc trong điều kiện bất lợi hơn.
Protolabs lưu ý rằng các bề mặt thiếu draft có thể làm tăng lực cần thiết khi eject sản phẩm, đồng thời làm tăng nguy cơ xuất hiện drag mark và các vấn đề liên quan đến quá trình tháo khuôn.
Do đó, khi một khu vực dường như cần rất nhiều lực đẩy, không nên chỉ giải quyết bằng cách thêm chốt hoặc tăng kích thước chốt. Cần xem lại cả hình học sản phẩm và điều kiện thoát khuôn.
7. Nhiều chốt hơn chưa chắc là bố trí tốt hơn
Số lượng ejector pin không phải thước đo duy nhất của một hệ thống đẩy tốt.
Một thiết kế có nhiều chốt nhưng bố trí không phù hợp vẫn có thể tạo ra lực đẩy mất cân bằng. Ngược lại, hệ thống được bố trí dựa trên vùng bám khuôn, độ cứng sản phẩm và bề mặt nhận lực có thể sử dụng lực đẩy hiệu quả hơn.
6 câu hỏi nên kiểm tra trước khi chốt phương án bố trí
- Sản phẩm có xu hướng giữ ở khu vực nào?
- Những vùng nào đủ khả năng nhận lực đẩy?
- Lực đã được phân bố trên sản phẩm hay chưa?
- Có vùng mỏng hoặc dễ biến dạng đang chịu tải lớn không?
- Vị trí pin có ảnh hưởng đến bề mặt ngoại quan không?
- Draft và hình học sản phẩm đã hỗ trợ quá trình tháo khuôn chưa?
Ví dụ cách đánh giá vị trí chốt đẩy
| Tình huống | Không nên chỉ nghĩ | Nên kiểm tra thêm |
|---|---|---|
| Sản phẩm có boss sâu | Đặt ngay một chốt cạnh boss | Draft, vùng bám core, diện tích nhận lực |
| Sản phẩm mỏng | Tăng lực ejector | Phân bố lực và diện tích tiếp xúc |
| Một phía khó thoát khuôn | Thêm nhiều pin tại chỗ trống | Nguyên nhân giữ khuôn và cân bằng lực |
| Dấu chốt ảnh hưởng ngoại quan | Chỉ đổi đường kính pin | Vị trí, vùng tiếp xúc và bề mặt ít thẩm mỹ hơn |
| Cần lực đẩy lớn | Chỉ tăng kích thước một chốt | Khả năng chia lực sang nhiều vị trí phù hợp |
Checklist trước khi chốt vị trí ejector pin
- Xác định phía giữ sản phẩm: sản phẩm dự kiến nằm lại phía nào sau khi khuôn mở?
- Xác định vùng bám: chú ý wall sâu, rib, boss và các feature giữ sản phẩm trên core.
- Kiểm tra draft: không dùng hệ thống đẩy để che lấp một vấn đề thoát khuôn chưa được xử lý.
- Xác định vùng nhận lực: bề mặt có đủ phù hợp để pin tác động hay không.
- Kiểm tra phân bố lực: tránh để một vùng nhỏ chịu phần lớn tải đẩy.
- Kiểm tra ngoại quan: xem dấu ejector có nằm tại bề mặt quan trọng không.
- Đánh giá toàn hệ thống: vị trí pin phải phù hợp với kết cấu tấm đẩy và không gian khuôn.
Bố trí chốt đẩy liên quan thế nào đến sự cố của hệ thống?
Bố trí ejector không hợp lý có thể làm điều kiện làm việc của chốt trở nên bất lợi. Nếu chốt chịu tải lệch, tải tập trung hoặc phải làm việc với lực đẩy lớn do sản phẩm khó thoát khuôn, cần xem lại cả thiết kế hệ thống thay vì chỉ đánh giá vật liệu của cây chốt.
Khi chốt bị gãy
Nếu khuôn đã xuất hiện hư hỏng, xem thêm 7 vị trí cần kiểm tra khi chốt đẩy khuôn ép nhựa bị gãy.
Khi chốt bị kẹt, xước hoặc hồi không hết
Trường hợp chốt chuyển động nặng, cạ xước hoặc không hồi hết, xem cách kiểm tra chốt đẩy bị kẹt và xước.
Chọn chốt đẩy sau khi đã xác định yêu cầu của khuôn
Vị trí bố trí và điều kiện làm việc là một phần đầu vào để lựa chọn ejector pin phù hợp. Khi cần chọn lại chốt, kỹ thuật viên nên đối chiếu bản vẽ khuôn và các thông số thực tế thay vì lựa chọn chỉ dựa vào tên sản phẩm.
Có thể xem thêm kỹ thuật lựa chọn pin đẩy cho khuôn ép nhựa.
Nếu cần đối chiếu dòng sản phẩm, xem danh mục chốt đẩy EPJ dùng cho khuôn ép nhựa tại AISUN. Kích thước và quy cách đặt hàng cần được xác nhận theo bản vẽ hoặc chốt thực tế của từng bộ khuôn.
Câu hỏi thường gặp về bố trí chốt đẩy
Có phải vị trí nào gần sản phẩm nhất cũng đặt được chốt đẩy?
Không. Vị trí ejector cần được xem xét theo khả năng truyền lực, hình dạng sản phẩm, điều kiện bám khuôn, độ cứng của vùng nhận lực và yêu cầu bề mặt.
Có phải càng nhiều chốt đẩy thì sản phẩm càng dễ ra khuôn?
Không thể kết luận chỉ từ số lượng chốt. Phân bố lực và vị trí tác động quan trọng hơn việc đơn thuần tăng số lượng ejector pin.
Có nên đặt chốt đẩy gần rib và boss?
Rib và boss có thể là những vùng cần chú ý vì hình học của chúng có thể ảnh hưởng đến khả năng bám core. Tuy nhiên vị trí pin cụ thể còn phụ thuộc draft, kết cấu sản phẩm, diện tích nhận lực và thiết kế khuôn.
Tại sao nên hạn chế đặt ejector pin trên bề mặt ngoại quan?
Vì vị trí tiếp xúc của pin có thể để lại dấu trên sản phẩm. Khi kết cấu cho phép, hệ thống đẩy thường được bố trí để giảm ảnh hưởng đến các bề mặt có yêu cầu thẩm mỹ cao.
Kết luận
Bố trí chốt đẩy trong khuôn ép nhựa là bài toán phân bố lực, không phải bài toán tìm chỗ trống để đặt pin. Vị trí ejector cần được xem xét cùng vùng bám core, rib, boss, draft, độ cứng sản phẩm, diện tích nhận lực và yêu cầu ngoại quan.
Một hệ thống đẩy hợp lý không nhất thiết là hệ thống có nhiều chốt nhất. Mục tiêu là đưa đủ lực vào đúng vùng, phân bố lực phù hợp và giúp sản phẩm rời khuôn ổn định mà không tạo thêm vấn đề cho sản phẩm hoặc hệ thống ejector.
