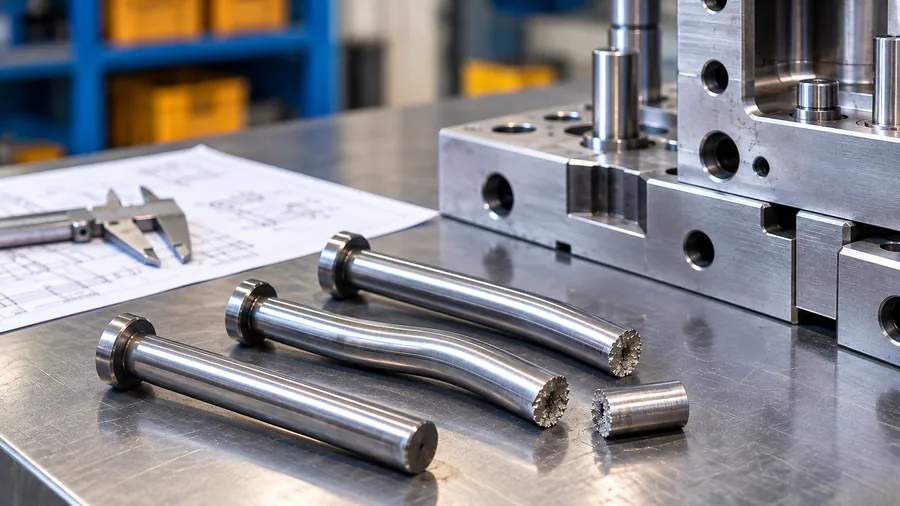

Chốt đẩy khuôn ép nhựa bị gãy không phải lúc nào cũng do cây chốt kém chất lượng. Chốt mới thay vẫn có thể tiếp tục cong hoặc gãy nếu nguyên nhân thực sự nằm ở lực thoát khuôn, phân bố lực đẩy, tải lệch, lỗ dẫn hoặc cụm tấm đẩy.
Thay vì xử lý theo vòng lặp “gãy → thay → chạy lại”, kỹ thuật viên có thể dựa vào dấu vết trên chốt và tình trạng khuôn để khoanh vùng nguyên nhân trước.
Nếu chưa quen với hệ thống ejector, có thể xem trước bài chốt đẩy, ty đẩy và vai trò trong khuôn mẫu.
Chốt đẩy bị gãy: nhìn dấu hiệu để kiểm tra nhanh
| Dấu hiệu | Nghi ngờ trước | Kiểm tra tiếp |
|---|---|---|
| Chốt cong rồi gãy | Tải lớn, tải lệch hoặc chốt nhỏ/dài | Đường kính, chiều dài làm việc, phân bố lực, dẫn hướng |
| Xước dọc một phía | Cạ hoặc dẫn hướng lệch | Lỗ dẫn, đồng tâm, cặn bẩn, tấm đẩy |
| Gãy lặp lại đúng một vị trí | Tải tại vị trí đó bất thường | Vị trí pin, vùng bám core, gân/boss, lực thoát khuôn |
| Nhiều chốt cùng cong/xước | Cụm đẩy có vấn đề | Tấm đẩy, dẫn hướng, hành trình, cơ cấu hồi |
| Chốt cạ hoặc kẹt | Ma sát hoặc điều kiện dẫn hướng | Bề mặt chốt, lỗ dẫn, khe hở và điều kiện làm việc |
Bảng trên dùng để định hướng kiểm tra. Không nên dùng một dấu hiệu riêng lẻ để kết luận nguyên nhân.

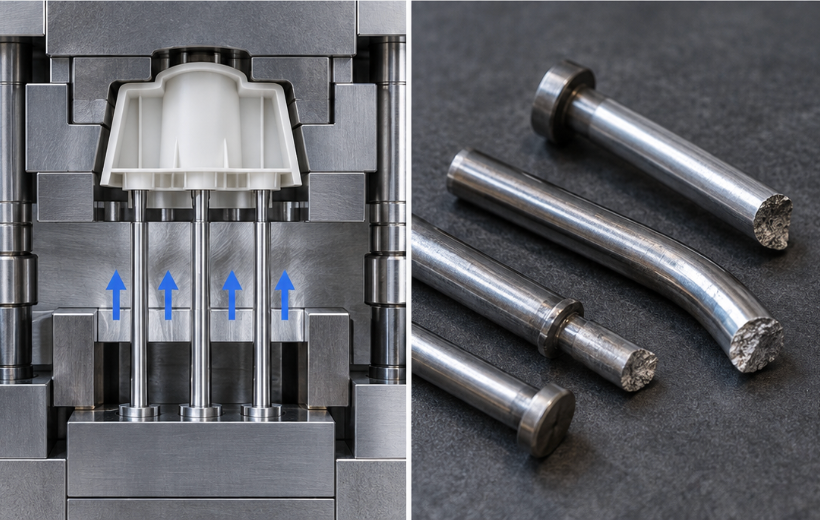

Quan sát chốt đẩy bị gãy có thể cung cấp dữ liệu ban đầu để khoanh vùng nguyên nhân.
Các vị trí cần kiểm tra khi chốt đẩy khuôn ép nhựa bị gãy
Không nên bắt đầu bằng việc thay ngay một cây chốt mới. Có thể kiểm tra lần lượt từ dấu vết trên chốt, điều kiện thoát sản phẩm và phân bố lực đến lỗ dẫn, cụm tấm đẩy và quy cách của chính cây chốt.
1. Quan sát cây chốt gãy trước khi tháo bỏ
Đừng vội vứt cây chốt hỏng. Vị trí phá hủy, độ cong và dấu vết trên thân chốt là dữ liệu đầu tiên của quá trình chẩn đoán.
| Vị trí gãy | Gần đầu chốt, giữa thân hay gần đầu giữ? |
| Độ cong | Chốt còn thẳng hay đã biến dạng trước khi gãy? |
| Bề mặt | Có xước dọc, cạ hoặc mòn lệch một phía? |
| Tần suất | Sự cố lần đầu hay liên tục lặp lại? |
| Phạm vi | Một chốt hỏng hay nhiều chốt cùng bất thường? |
2. Kiểm tra sản phẩm có đang bám khuôn quá chặt
Khi khuôn mở, hệ thống ejector phải thắng lực giữ sản phẩm trên khuôn. Nếu sản phẩm khó thoát hơn bình thường, tải truyền lên các chốt đẩy cũng có thể tăng.
5 điểm cần nhìn lại
- Độ dốc thoát khuôn tại thành sản phẩm.
- Gân sâu và boss có xu hướng giữ sản phẩm.
- Bề mặt vùng core mà sản phẩm đang bám.
- Vật liệu nhựa có thay đổi hay không.
- Điều kiện ép có thay đổi so với thời điểm khuôn hoạt động ổn định không.
Protolabs lưu ý rằng draft, chiều sâu hình học và đặc tính vật liệu đều có thể ảnh hưởng đến khả năng tháo sản phẩm. Khi sản phẩm khó thoát khuôn hơn, điều kiện làm việc của hệ thống ejector cũng cần được kiểm tra.
Điểm cần nhớ: nếu lực thoát khuôn là nguyên nhân gốc thì thay một cây chốt khác chưa chắc giải quyết được sự cố.
3. Kiểm tra lực đẩy có tập trung vào quá ít chốt
Một hệ thống có nhiều ejector pin không có nghĩa tải sẽ tự động được chia đều. Vị trí đặt chốt và vùng sản phẩm đang bám khuôn ảnh hưởng đến tải thực tế mà từng chốt phải chịu.
| Vị trí cần chú ý | Vì sao cần kiểm tra? |
|---|---|
| Gân sâu | Có thể tạo vùng giữ sản phẩm cục bộ |
| Boss | Sản phẩm có thể bám mạnh quanh lõi tạo boss |
| Đầu chốt có diện tích tiếp xúc nhỏ | Lực được truyền qua diện tích nhỏ hơn |
| Chốt xa vùng đang bám core | Phân bố lực đẩy có thể chưa phù hợp |
Nếu một chốt liên tục gãy đúng cùng vị trí, đây là lý do để kiểm tra lại phân bố lực trước khi kết luận chất lượng chốt có vấn đề.
4. Kiểm tra chốt có đang chịu tải lệch
Ejector pin thuận lợi nhất khi tải chủ yếu tác dụng theo phương trục. Khi có lực ngang hoặc dẫn hướng không đồng tâm, chốt có thể đồng thời chịu nén và uốn.
Dấu hiệu đáng chú ý
- Chốt cong về một phía.
- Thân có vết xước rõ ở một phía.
- Chốt mới thay nhanh chóng xuất hiện dấu cạ.
- Chuyển động không trơn tru trong hành trình.
Những dấu hiệu này chưa tự chứng minh nguyên nhân, nhưng là lý do để kiểm tra độ đồng tâm, hướng chuyển động và điều kiện dẫn hướng.

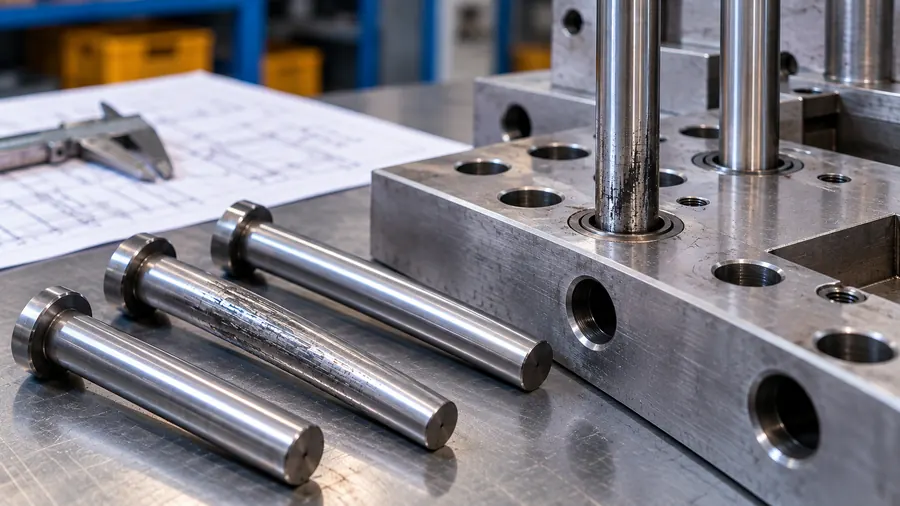

5. Kiểm tra ma sát giữa chốt và lỗ dẫn
Chốt đẩy phải chuyển động tiến - lùi nhiều lần trong lỗ dẫn. Meusburger lưu ý rằng ma sát giữa ejector và lỗ dẫn có thể gây mài mòn và hiện tượng kẹt.
| Kiểm tra | Dấu hiệu cần chú ý |
|---|---|
| Thân chốt | Xước dọc, cạ hoặc mòn bất thường |
| Lỗ dẫn | Mòn lệch hoặc có dấu hiệu cạ |
| Vùng làm việc | Cặn bẩn hoặc vật lạ |
| Chuyển động | Kẹt hoặc không trơn tru |
Không nên tự ý tăng khe hở để chữa kẹt. Khe hở và dung sai phải phù hợp với thiết kế khuôn, loại chốt và điều kiện làm việc cụ thể.
6. Kiểm tra chuyển động của cụm tấm đẩy
Đừng chỉ nhìn từng cây chốt. Một ejector pin đúng quy cách vẫn có thể làm việc bất lợi nếu cụm tấm đẩy phía sau bị nghiêng, kẹt hoặc hồi không đúng vị trí.
Những vị trí nên kiểm tra trong cụm đẩy
- Tấm đẩy có bị nghiêng trong hành trình hay không.
- Hệ thống dẫn hướng của cụm đẩy.
- Hành trình đẩy.
- Cơ cấu hồi.
- Có chốt nào bị giữ trong khi tấm đẩy tiếp tục chuyển động hay không.
Nếu nhiều chốt cùng cong, xước hoặc cạ bất thường, ưu tiên kiểm tra cả cụm đẩy thay vì thay lần lượt từng cây.
7. Kiểm tra đường kính và chiều dài chốt có phù hợp với điều kiện tải
Đây là phần đáng chú ý với các chốt có đường kính nhỏ và chiều dài làm việc lớn.
MISUMI có tài liệu kỹ thuật riêng sử dụng tính toán buckling strength, khả năng chống mất ổn định khi đánh giá ejector pin chịu tải nén. Điều đó cho thấy khả năng làm việc của chốt không thể chỉ đánh giá bằng vật liệu hoặc độ cứng.
| Yếu tố | Tại sao quan trọng? |
|---|---|
| Đường kính D | Liên quan đến khả năng chịu tải và ổn định của chốt |
| Chiều dài làm việc | Phần chốt dài không được đỡ cần được chú ý khi chịu nén |
| Tải đẩy | Liên quan đến lực cần để tách sản phẩm |
| Dẫn hướng | Giúp hạn chế chuyển động lệch ngoài phương trục |
| Vị trí chốt | Ảnh hưởng tải thực tế mà từng chốt phải chịu |
Không nên thấy chốt nhỏ bị gãy rồi tự động tăng đường kính. Thay đổi kích thước còn liên quan đến kết cấu khuôn và bề mặt sản phẩm tại vị trí ejector.
3 yếu tố kỹ thuật thường bị bỏ qua khi chốt đẩy bị gãy
| Yếu tố | Ảnh hưởng | Cơ sở tham khảo |
|---|---|---|
| Đường kính + chiều dài làm việc | Liên quan khả năng mất ổn định khi chịu nén | MISUMI - Buckling strength of ejector pins |
| Draft + mức độ bám core | Ảnh hưởng lực cần để tháo sản phẩm | Protolabs - Injection molding design guidance |
| Ma sát chốt/lỗ dẫn | Có thể gây mài mòn và kẹt | Meusburger - Ejectors technical guidance |
Vật liệu và độ cứng của chốt: có phải càng cứng càng tốt?
Không thể đánh giá chốt chỉ bằng độ cứng. Vật liệu, nhiệt luyện, độ cứng, độ dai, khả năng chống mài mòn và điều kiện làm việc cần được xem xét cùng nhau.
Các nhà sản xuất linh kiện khuôn cung cấp nhiều dòng ejector với vật liệu và xử lý bề mặt khác nhau cho các điều kiện làm việc khác nhau. Vì vậy, không nên lấy một thông số vật liệu hoặc độ cứng riêng lẻ để kết luận cây chốt sẽ phù hợp với mọi bộ khuôn.
Nếu cần tìm hiểu sâu hơn về lựa chọn vật liệu, xem bài so sánh chốt đẩy SKD61 và SKD11.
Khi chốt đẩy bị gãy lặp lại, cần kiểm tra nguyên nhân trong hệ thống trước khi tiếp tục thay chốt.
Gãy chốt: thay ngay hay kiểm tra khuôn trước?
| Tình huống | Hành động ưu tiên |
|---|---|
| Gãy sau thời gian sử dụng dài | Kiểm tra chốt, lỗ dẫn và hệ thống trước khi thay |
| Chốt mới lại gãy đúng vị trí cũ | Dừng thay thử, tìm nguyên nhân từ khuôn và tải đẩy |
| Nhiều chốt cùng xước/cong | Kiểm tra cụm tấm đẩy và dẫn hướng |
| Sản phẩm gần đây khó thoát khuôn | Kiểm tra draft, vùng bám, vật liệu và điều kiện ép |
| Chốt nhỏ/dài thường xuyên cong | Kiểm tra tải, dẫn hướng và nguy cơ mất ổn định |
Checklist trước khi thay chốt đẩy mới
- Giữ lại chốt gãy: quan sát vị trí phá hủy, cong, xước và mòn.
- Kiểm tra khả năng thoát sản phẩm: xác định sản phẩm có bám khuôn bất thường không.
- Kiểm tra phân bố lực: xem tải có đang tập trung vào một số vị trí ejector hay không.
- Kiểm tra tải lệch: tìm dấu hiệu cong hoặc mòn lệch một phía.
- Kiểm tra lỗ dẫn: đánh giá dấu cạ và khả năng chuyển động của chốt.
- Kiểm tra cụm tấm đẩy: xem dẫn hướng, hành trình và cơ cấu hồi.
- Đối chiếu quy cách chốt: xác nhận lại thông số trước khi đặt linh kiện thay thế.
Nếu sau khi kiểm tra cần lựa chọn lại kích thước và quy cách, xem thêm kỹ thuật lựa chọn ty đẩy tối ưu cho khuôn ép nhựa.
Khi nào nên thay chốt đẩy?
Nên xem xét thay chốt khi xuất hiện gãy, cong, mòn hoặc xước ảnh hưởng đến khả năng làm việc. Tuy nhiên, việc thay linh kiện nên thực hiện sau khi đã kiểm tra nguyên nhân gây hư hỏng.
Thông tin cần đối chiếu khi đặt chốt mới
- Đường kính chốt D.
- Chiều dài L.
- Kết cấu và kích thước đầu chốt.
- Vật liệu hoặc xử lý nhiệt theo yêu cầu.
- Yêu cầu riêng của bộ khuôn.
Có thể tham khảo dòng chốt đẩy EPJ cho khuôn ép nhựa tại AISUN và đối chiếu quy cách với bản vẽ hoặc chốt đang sử dụng trước khi đặt hàng.
Câu hỏi thường gặp về chốt đẩy bị gãy
Chốt mới thay nhưng vẫn gãy đúng vị trí cũ là do đâu?
Đây là trường hợp nên kiểm tra các nguyên nhân ngoài bản thân cây chốt như lực thoát khuôn, phân bố lực, tải lệch, lỗ dẫn và cụm tấm đẩy. Thay chốt liên tục mà không tìm nguyên nhân gốc có thể khiến sự cố tiếp tục lặp lại.
Chốt bị cong có nên nắn lại sử dụng?
Không nên mặc định nắn thẳng rồi tiếp tục chạy. Cần đánh giá tình trạng hình học, bề mặt và đặc biệt là nguyên nhân khiến chốt bị cong.
Chốt càng cứng thì càng khó gãy?
Không thể kết luận như vậy. Khả năng làm việc còn phụ thuộc vật liệu, nhiệt luyện, độ dai, hình học chốt, tải, nhiệt độ, mài mòn và điều kiện dẫn hướng.
Chốt nhỏ có dễ gãy hơn không?
Không thể đánh giá chỉ từ đường kính. Tuy nhiên, với chốt chịu nén, đường kính kết hợp với chiều dài làm việc, tải và điều kiện dẫn hướng có ảnh hưởng đến khả năng ổn định của chốt.
Kết luận
Chốt đẩy khuôn ép nhựa bị gãy nên được xem là một triệu chứng cần chẩn đoán, không đơn thuần là một linh kiện cần thay. Kiểm tra lần lượt khả năng thoát sản phẩm, phân bố lực, tải lệch, lỗ dẫn, cụm tấm đẩy và quy cách chốt sẽ giúp thu hẹp nguyên nhân trước khi đưa khuôn trở lại sản xuất.
Nếu cần đối chiếu chốt thay thế, nên chuẩn bị đường kính D × chiều dài L × số lượng, cùng bản vẽ hoặc yêu cầu kỹ thuật nếu có để kiểm tra đúng quy cách.
