Kẹp Khuôn Cong M16×130 S45C – Kẹp Gá Khuôn Máy Ép Nhựa

Kẹp khuôn cong M16 mã M16×130 là phụ kiện gá kẹp dùng để cố định khuôn trên máy ép nhựa, bàn máy và các hệ thống đồ gá cơ khí. Sản phẩm có thiết kế thân cong, được chế tạo từ thép S45C bằng phương pháp rèn, phù hợp cho các vị trí gá cần khoảng chiều cao làm việc nhất định.

Kẹp khuôn cong M16×130 có D 16.5 mm, chiều dài L 130 mm, H 70 mm, H1 15–45 mm và d1 59 mm. Khi lựa chọn cần đối chiếu các kích thước này với bu lông, chiều cao khuôn, khoảng cách gá và kết cấu bàn máy thực tế.

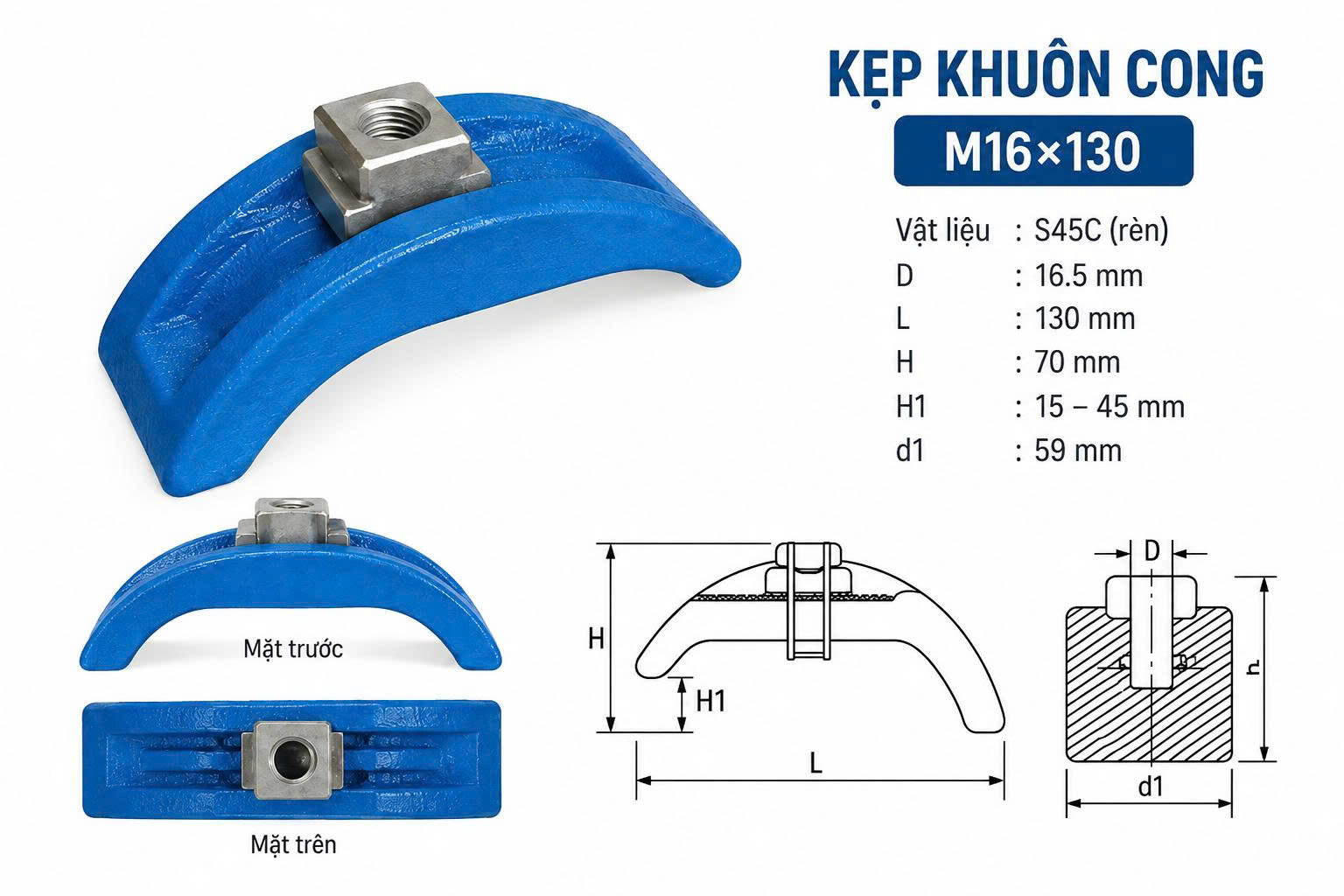

Kẹp khuôn cong M16×130 – thép S45C rèn, L 130 mm, H 70 mm.

Thông Số Kỹ Thuật Kẹp Khuôn Cong M16×130

Lưu ý: Thông số trên được tổng hợp theo bảng kích thước sản phẩm. Kích thước thực tế có thể có sai số nhỏ, nên đối chiếu sản phẩm và vị trí gá trước khi đặt hàng.

Đặc Điểm Kẹp Khuôn Cong M16×130

Kẹp khuôn cong M16×130 có thiết kế thân cong đặc trưng, tạo khoảng chênh cao giữa khu vực lắp bu lông và đầu kẹp. Thiết kế này phù hợp với các hệ thống gá khuôn có yêu cầu về chiều cao và khoảng cách lắp đặt.

• Quy cách: M16×130.
• Vật liệu: thép S45C.
• Phương pháp chế tạo: rèn.
• D: 16.5 mm.
• Chiều dài L: 130 mm.
• Chiều cao H: 70 mm.
• Khoảng H1: 15–45 mm.
• d1: 59 mm.
• Phù hợp với nhiều hệ thống gá khuôn và đồ gá cơ khí.

Vật Liệu Thép S45C

Kẹp khuôn cong M16×130 được chế tạo từ thép S45C. Đây là loại thép carbon trung bình được sử dụng phổ biến trong chế tạo chi tiết và phụ kiện cơ khí.

Theo thông tin sản phẩm, kẹp được sản xuất bằng phương pháp rèn. Khi sử dụng cần lựa chọn đúng kích thước và lắp đặt phù hợp với khuôn, bu lông và hệ thống bàn máy thực tế.

Ứng Dụng Của Kẹp Khuôn Cong M16×130

Kẹp khuôn cong M16 được sử dụng trong các hệ thống gá cần cố định khuôn hoặc chi tiết trên bàn máy.

• Gá và cố định khuôn trên máy ép nhựa.
• Gá khuôn trên bàn máy.
• Sử dụng tại xưởng sản xuất khuôn mẫu.
• Sử dụng trong hệ thống đồ gá cơ khí.
• Gá chi tiết trong quá trình gia công.
• Kết hợp với bu lông và các phụ kiện gá phù hợp.

Cách Chọn Kẹp Khuôn Cong M16×130

Khi lựa chọn kẹp khuôn cong M16×130, cần kiểm tra toàn bộ thông số kỹ thuật thay vì chỉ dựa vào tên M16.

1. Kiểm tra D = 16.5 mm

Đối chiếu kích thước D 16.5 mm trên bản vẽ với bu lông và kết cấu gá thực tế để đảm bảo khả năng lắp đặt phù hợp.

2. Kiểm tra chiều dài L = 130 mm

Chiều dài L 130 mm cần phù hợp với khoảng cách từ vị trí lắp bu lông đến khu vực đầu kẹp tiếp xúc với khuôn.

3. Kiểm tra H = 70 mm

Thông số H 70 mm cần được đối chiếu với chiều cao và không gian bố trí của khuôn trên bàn máy.

4. Kiểm tra H1 = 15–45 mm

M16×130 có khoảng H1 từ 15–45 mm. Đây là thông số quan trọng cần kiểm tra khi lựa chọn kẹp cho từng vị trí gá cụ thể.

5. Kiểm tra d1 = 59 mm

Kích thước d1 của M16×130 là 59 mm. Cần đối chiếu với không gian lắp đặt và kết cấu hệ thống gá.

Kẹp Khuôn Cong M16×130 Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống bàn máy có rãnh T phù hợp, kẹp khuôn cong có thể kết hợp với bu lông và đai ốc chữ T để tạo thành hệ thống gá khuôn.

Khi lựa chọn nên kiểm tra đồng bộ kẹp khuôn – bu lông – đai ốc chữ T – kích thước rãnh bàn máy.

M16×130 Và M16D×150 Khác Nhau Thế Nào?

Trong nhóm kẹp khuôn cong M16 hiện có hai quy cách chính là M16×130 và M16D×150. Cả hai đều có D 16.5 mm, H 70 mm và H1 15–45 mm nhưng khác nhau về chiều dài và d1.

Nếu cần chiều dài lớn hơn M16×130, có thể tham khảo M16D×150. Tuy nhiên cần đối chiếu toàn bộ kích thước với vị trí gá trước khi lựa chọn.

Tham Khảo Các Size Kẹp Khuôn Cong Khác

Ngoài M16×130, Aisun còn có nhiều quy cách thuộc các nhóm M12, M16, M20, M24 và M30. Xem toàn bộ thông số tại danh mục Kẹp khuôn cong .

Nếu cần dạng thanh kẹp thẳng, có thể tham khảo thêm Kẹp khuôn thẳng để lựa chọn theo kết cấu gá thực tế.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Cong M16×130

Kẹp khuôn cong M16×130 làm bằng vật liệu gì?

Sản phẩm được chế tạo từ thép S45C bằng phương pháp rèn.

Kẹp khuôn cong M16×130 dài bao nhiêu?

Chiều dài L của sản phẩm là 130 mm.

D của M16×130 là bao nhiêu?

Theo bảng thông số sản phẩm, D = 16.5 mm.

H1 của kẹp khuôn cong M16×130 là bao nhiêu?

M16×130 có khoảng H1 từ 15–45 mm.

M16×130 và M16D×150 nên chọn loại nào?

M16×130 có L 130 mm và d1 59 mm, trong khi M16D×150 có L 150 mm và d1 62 mm. Nên lựa chọn theo khoảng cách gá, không gian lắp đặt và kết cấu khuôn thực tế.

Kẹp khuôn cong M16 có dùng cho máy ép nhựa không?

Có thể sử dụng để gá khuôn trên máy ép nhựa khi kích thước sản phẩm, bu lông và hệ thống bàn máy phù hợp.

Mua Kẹp Khuôn Cong M16×130 Tại Aisun

Aisun cung cấp kẹp khuôn cong M16×130 S45C cùng nhiều quy cách kẹp khuôn và phụ kiện gá phục vụ máy ép nhựa, xưởng khuôn mẫu và hệ thống đồ gá cơ khí.
