Long Đen Gá Khuôn M14

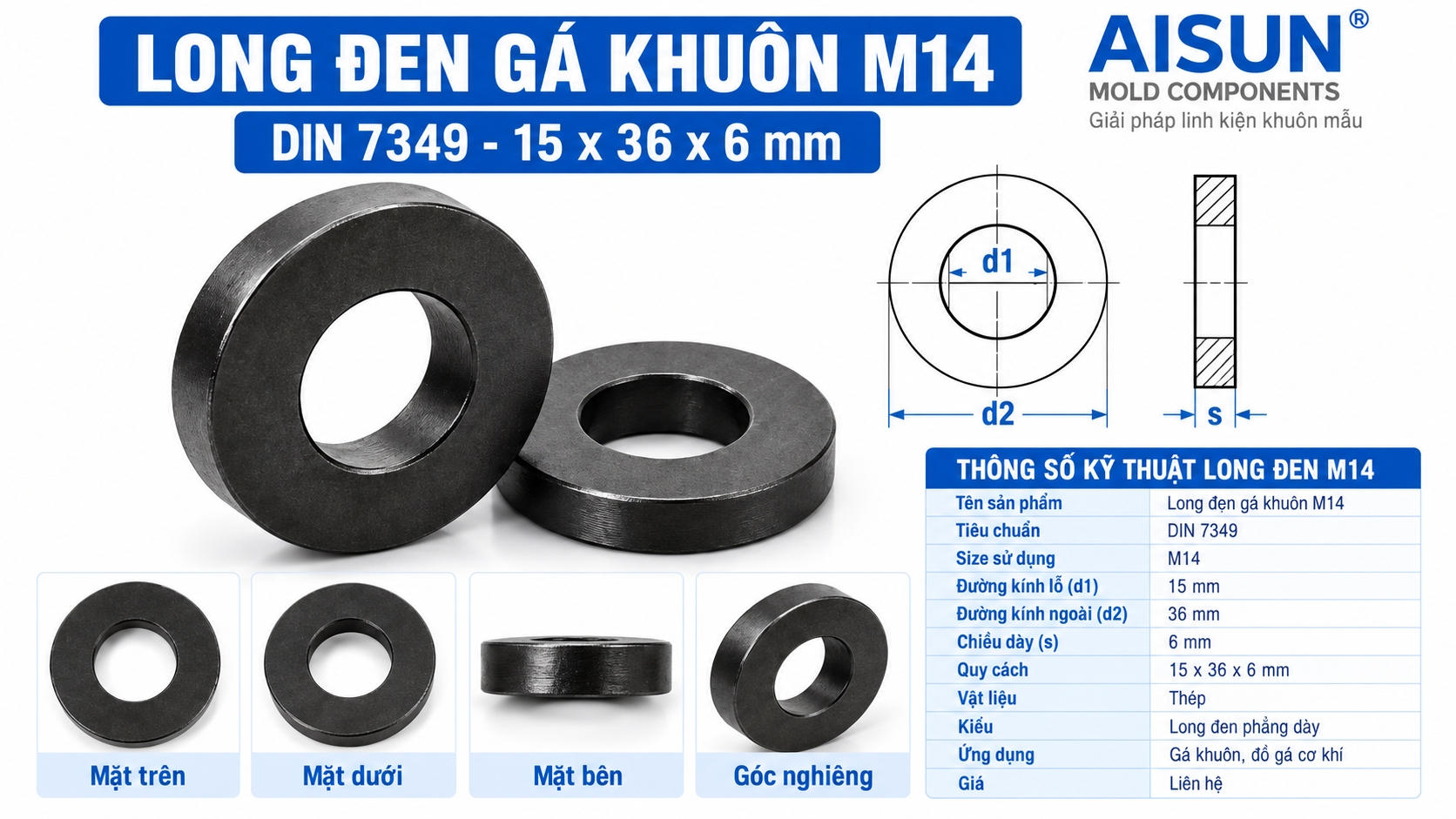

Long Đen Gá Khuôn M14 DIN 7349 – Vòng Đệm Phẳng Dày 15×36×6mm

Long đen gá khuôn M14 DIN 7349 là vòng đệm bằng thép dạng phẳng dày, dùng tại vị trí siết của các cụm gá khuôn và đồ gá cơ khí sử dụng bu lông M14. Quy cách sản phẩm là 15×36×6 mm, tương ứng lỗ trong d1 = 15 mm, đường kính ngoài d2 = 36 mm và chiều dày s = 6 mm.

Trong bộ gá, long đen tạo mặt tỳ giữa đai ốc và chi tiết bên dưới, hỗ trợ phân bố lực siết tại vùng tiếp xúc. Sản phẩm thuộc danh mục long đen gá khuôn của Aisun, có thể lựa chọn cùng bu lông, đai ốc và kẹp khuôn có thông số tương thích.

Thông Số Long Đen Gá Khuôn M14 DIN 7349

Kích Thước 15×36×6mm Có Ý Nghĩa Gì?

Ba kích thước của long đen M14 cần được kiểm tra đồng thời khi chọn phụ kiện:

• d1 = 15 mm: đường kính lỗ để bu lông M14 đi qua.
• d2 = 36 mm: đường kính ngoài, quyết định phạm vi mặt tỳ của vòng đệm.
• s = 6 mm: chiều dày, cần tính vào chiều cao toàn bộ cụm siết.

M14 là size danh nghĩa của hệ bu lông sử dụng; đường kính lỗ thực tế của vòng đệm là 15 mm. Vì vậy, khi đặt hàng nên ghi đủ DIN 7349 – M14 – 15×36×6 mm để phân biệt với những vòng đệm M14 có quy cách khác.

Đặc Điểm Của Long Đen Phẳng Dày M14

• Kết cấu phẳng, chiều dày 6 mm, dùng làm mặt tỳ tại vị trí siết phù hợp.
• Đường kính ngoài 36 mm tạo vùng tiếp xúc rộng hơn đường kính thân bu lông M14.
• Quy cách kích thước DIN 7349 giúp lựa chọn đồng bộ với hệ phụ kiện gá.
• Vật liệu được xác định là thép; yêu cầu về mác thép, độ cứng hoặc xử lý bề mặt cần xác nhận theo hàng thực tế.

Vai Trò Của Long Đen M14 Trong Bộ Gá Khuôn

Khi siết đai ốc, vòng đệm được đặt ở vị trí tỳ thích hợp để hỗ trợ truyền lực xuống kẹp khuôn hoặc chi tiết liên kết. Mặt phẳng của long đen giúp tạo vùng tiếp xúc giữa các chi tiết trong cụm gá.

Chiều dày 6 mm là một yếu tố cần xét khi bố trí khoảng siết và chiều dài bu lông. Khả năng làm việc của toàn bộ bộ gá còn phụ thuộc vào bu lông, đai ốc, kẹp, mặt tỳ và cách lắp; cần lựa chọn theo cấu hình thực tế.

Kết Hợp Với Bu Lông Kẹp Khuôn M14

Long đen M14 có thể sử dụng cùng bu lông kẹp khuôn 2 đầu ren M14. Lỗ trong 15 mm dành khoảng hở cho thân bu lông có kích thước danh nghĩa M14 đi qua.

Để chọn chiều dài bu lông, cần tính chiều cao khuôn, kẹp khuôn, khối kê, long đen dày 6 mm và phần ren cần thiết cho đai ốc. Cùng size M14 nhưng chiều dài bu lông có thể khác nhau tùy phương án gá.

Chọn Đai Ốc Và Kẹp Khuôn Cho Cụm Gá M14

Đai ốc kẹp khuôn M14 là phụ kiện liên quan trực tiếp khi xây dựng bộ gá cùng size. Cần kiểm tra sự tương thích của ren bu lông và đai ốc, đồng thời bảo đảm vòng đệm nằm đúng vị trí và có mặt tỳ phù hợp.

Một cụm gá có thể gồm bu lông M14 + đai ốc M14 + long đen M14 + kẹp khuôn, kèm khối kê và các chi tiết khác theo kết cấu bàn máy.

Tùy hình dạng khuôn và vị trí gá, có thể tham khảo kẹp khuôn cong hoặc kẹp khuôn thẳng. Khi chọn kẹp, cần đối chiếu kích thước lỗ hoặc rãnh kẹp, chiều cao gá, vị trí kê và khoảng trống quanh bu lông.

Cách Chọn Long Đen Gá Khuôn M14

• Xác định bộ liên kết sử dụng bu lông M14 và đai ốc tương thích.
• Đối chiếu lỗ trong 15 mm, đường kính ngoài 36 mm và chiều dày 6 mm.
• Kiểm tra mặt tỳ đủ phù hợp với đường kính ngoài của vòng đệm.
• Tính thêm chiều dày long đen khi chọn chiều dài bu lông và khoảng siết.
• Kiểm tra không gian lắp, vị trí kê và thao tác siết của toàn bộ cụm gá.
• Gửi yêu cầu vật liệu hoặc bản vẽ nếu bộ gá có yêu cầu kỹ thuật riêng.

Ứng Dụng Của Long Đen DIN 7349 M14

Long đen M14 có thể được lựa chọn cho bộ gá khuôn ép nhựa, cụm gá khuôn dập, đồ gá cơ khí và các vị trí liên kết dùng bu lông M14 phù hợp. Việc sử dụng phải dựa trên kích thước, điều kiện làm việc và cấu hình của bộ gá.

Tham Khảo Long Đen M12 Và M16

Nếu bộ gá sử dụng size bu lông khác, nên chọn vòng đệm tương ứng thay vì chỉ so sánh chiều dày:

• Long đen gá khuôn M12: quy cách 13 × 30 × 6 mm.
• Tham khảo long đen gá khuôn M16 trong bảng kích thước: quy cách 17 × 40 × 6 mm.

M12, M14 và M16 trong dòng này cùng dày 6 mm nhưng khác đường kính lỗ và đường kính ngoài. Cần chọn theo size bu lông và mặt tỳ của bộ gá.

DIN 7349 Và Vòng Đệm Phẳng Thông Thường

Tên gọi “long đen M14” chưa thể hiện đầy đủ kích thước. Dòng DIN 7349 này là long đen phẳng dày với quy cách M14 cụ thể 15×36×6 mm. Khi thay thế vòng đệm, hãy đối chiếu cả d1, d2 và s, đồng thời kiểm tra vật liệu theo yêu cầu của bộ gá.

Phụ Kiện Gá Khuôn Liên Quan

• Bu lông kẹp khuôn 2 đầu ren M14
• Đai ốc kẹp khuôn M14
• Kẹp khuôn cong
• Kẹp khuôn thẳng
• Danh mục long đen gá khuôn DIN 7349

Câu Hỏi Thường Gặp Về Long Đen Gá Khuôn M14

Long đen M14 DIN 7349 có quy cách bao nhiêu?

Quy cách là 15×36×6 mm: d1 = 15 mm, d2 = 36 mm, s = 6 mm.

M14 có phải đường kính lỗ 14 mm không?

M14 chỉ size danh nghĩa của bu lông sử dụng. Vòng đệm này có đường kính lỗ trong 15 mm để bu lông M14 đi qua.

Long đen M14 dày bao nhiêu?

Sản phẩm có chiều dày 6 mm. Thông số này cần được tính vào chiều cao cụm gá và khoảng siết.

Vật liệu long đen M14 là gì?

Vật liệu là thép. Nếu cần một mác thép, độ cứng hoặc xử lý bề mặt cụ thể, hãy gửi yêu cầu để xác nhận theo hàng thực tế.

Có dùng cùng đai ốc kẹp khuôn M14 được không?

Có thể kết hợp khi bu lông M14, đai ốc M14, vòng đệm và các chi tiết gá có thông số tương thích, mặt tỳ và cách lắp phù hợp.

Khi hỏi giá cần gửi thông tin gì?

Vui lòng ghi long đen DIN 7349 M14 – 15×36×6 mm + số lượng. Nếu mua cả bộ gá, gửi thêm chiều dài bu lông, loại kẹp và yêu cầu kỹ thuật.

Mua Long Đen Gá Khuôn M14 DIN 7349 Tại Aisun

Aisun cung cấp long đen gá khuôn và các phụ kiện liên quan để khách hàng lựa chọn theo cấu hình bộ gá. Với sản phẩm M14, hãy gửi đúng size, quy cách và số lượng để được tư vấn và báo giá.

LONG ĐEN GÁ KHUÔN M14 DIN 7349 – GIÁ LIÊN HỆ
Quy cách: 15 × 36 × 6 mm – Vật liệu: Thép.

Ví dụ yêu cầu báo giá: Long đen DIN 7349 M14 – 15×36×6 mm – 100 cái.

Liên hệ tư vấn Aisun: 0867157196.
