Kẹp Khuôn Thẳng M10 – Thép 45#, Dài 75.5mm

Kẹp khuôn thẳng M10 là phụ kiện cơ khí dùng để cố định khuôn trên bàn máy, bàn gá hoặc hệ thống gá kẹp. Sản phẩm có thân dạng thanh thẳng, ở giữa bố trí rãnh dài để điều chỉnh vị trí bu lông khi lắp đặt.

Mẫu M10 sử dụng thép 45#, kích thước nhỏ gọn, phù hợp với các hệ thống gá dùng ren M10 và không gian lắp đặt tương ứng.

Kẹp khuôn thẳng M10 – thép 45#, dùng cho hệ thống gá khuôn và bàn máy.

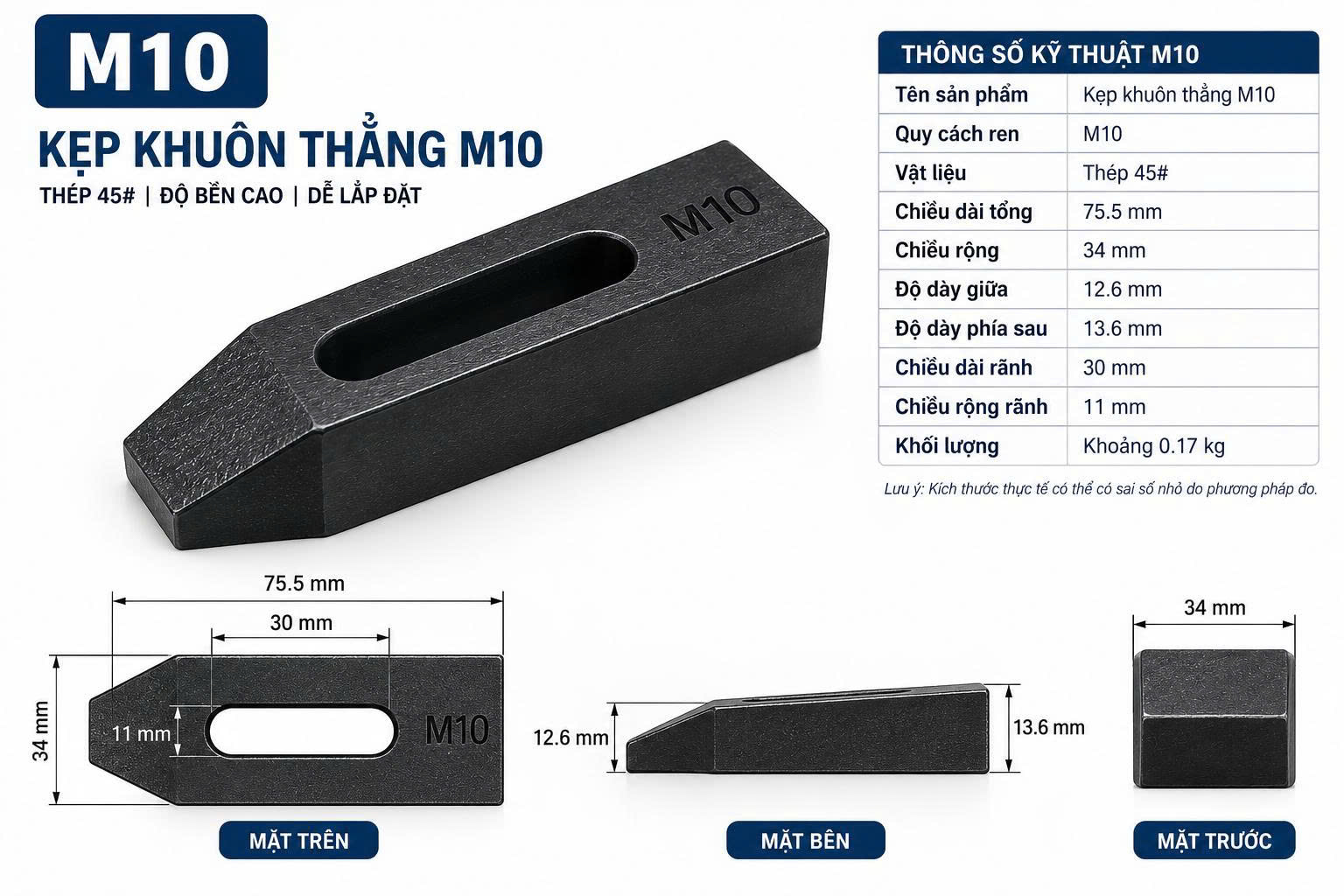

Thông Số Kỹ Thuật Kẹp Khuôn Thẳng M10

Lưu ý: Kích thước thực tế có thể có sai số nhỏ do phương pháp đo. Nên đối chiếu với hệ thống gá và bu lông sử dụng trước khi đặt hàng.

Đặc Điểm Của Kẹp Khuôn Thẳng M10

• Thiết kế dạng thanh kẹp thẳng, dễ bố trí trên bàn máy.
• Sử dụng thép 45#, phù hợp cho ứng dụng gá kẹp cơ khí.
• Rãnh dài 30 mm giúp điều chỉnh vị trí bu lông trong quá trình lắp đặt.
• Rãnh rộng 11 mm, phù hợp với hệ thống sử dụng quy cách M10.
• Kích thước nhỏ gọn, thuận tiện cho các vị trí gá có không gian hạn chế.
• Có thể kết hợp với bu lông và đai ốc chữ T trong hệ thống gá khuôn.

Ứng Dụng Của Kẹp Khuôn Thẳng M10

Kẹp khuôn thẳng M10 được sử dụng trong nhiều hệ thống gá đặt cơ khí, đặc biệt tại các vị trí cần cố định khuôn hoặc chi tiết trên bàn máy.

• Kẹp khuôn trên máy ép nhựa.
• Cố định khuôn trên bàn máy.
• Sử dụng trong đồ gá cơ khí.
• Kết hợp với bu lông M10.
• Kết hợp với đai ốc chữ T và phụ kiện gá kẹp.
• Dùng trong xưởng khuôn và xưởng gia công cơ khí.

Cách Chọn Kẹp Khuôn Thẳng M10

Trước khi lựa chọn kẹp khuôn M10, cần kiểm tra kích thước thực tế của hệ thống gá. Không nên chỉ dựa vào tên M10 mà bỏ qua kích thước thân kẹp và vị trí lắp đặt.

Nên đối chiếu các thông số sau:

• Bu lông sử dụng: kiểm tra hệ thống cần quy cách M10.
• Khoảng cách gá: đối chiếu với chiều dài tổng 75.5 mm.
• Rãnh kẹp: dài 30 mm, rộng 11 mm.
• Không gian lắp đặt: kiểm tra chiều rộng thân 34 mm.
• Độ dày kẹp: cần phù hợp với chiều cao và vị trí mép khuôn.

Kẹp Khuôn Thẳng M10 Có Thể Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống gá trên bàn máy có rãnh T, kẹp khuôn thẳng có thể được sử dụng cùng bu lông và đai ốc chữ T . Đai ốc chữ T nằm trong rãnh bàn máy, bu lông đi qua rãnh của kẹp để tạo lực siết giữ khuôn.

Tham Khảo Các Size Kẹp Khuôn Thẳng Khác

Ngoài M10, khách hàng có thể tham khảo các loại kẹp khuôn thẳng M10–M24 để lựa chọn kích thước phù hợp với bu lông và hệ thống gá thực tế.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Thẳng M10

Kẹp khuôn thẳng M10 dùng ren gì?

Sản phẩm sử dụng quy cách M10, phù hợp với hệ thống gá sử dụng bu lông M10 và kích thước lắp đặt tương ứng.

Kẹp khuôn M10 làm bằng vật liệu gì?

Kẹp khuôn thẳng M10 trong dòng sản phẩm này sử dụng thép 45#.

Kẹp khuôn M10 dài bao nhiêu?

Chiều dài tổng của sản phẩm là 75.5 mm.

Rãnh của kẹp khuôn M10 có kích thước bao nhiêu?

Rãnh điều chỉnh có chiều dài khoảng 30 mm và chiều rộng khoảng 11 mm.

Khi nào nên chọn M10 thay vì size lớn hơn?

M10 phù hợp khi hệ thống sử dụng bu lông M10 và kích thước thân kẹp phù hợp với khoảng cách gá. Nếu cần thân dài hơn hoặc hệ thống dùng bu lông lớn hơn, nên tham khảo M12, M14, M16 hoặc các size lớn hơn.

Mua Kẹp Khuôn Thẳng M10 Tại Aisun

Aisun cung cấp kẹp khuôn thẳng M10 thép 45# phục vụ nhu cầu gá khuôn, máy ép nhựa và hệ thống đồ gá cơ khí.

YÊU CẦU BÁO GIÁ KẸP KHUÔN THẲNG M10
