Kẹp Khuôn Thẳng M20 – Thép 45#, Dài 170mm

Kẹp khuôn thẳng M20 là phụ kiện cơ khí dùng để cố định khuôn trên bàn máy, bàn gá hoặc hệ thống gá kẹp. Sản phẩm có thân dạng thanh kẹp thẳng, ở giữa bố trí rãnh dài giúp điều chỉnh vị trí bu lông khi lắp đặt.

Mẫu M20 sử dụng thép 45#, chiều dài tổng 170 mm và rãnh điều chỉnh dài 84 mm, phù hợp với các hệ thống gá sử dụng quy cách M20 và kích thước lắp đặt tương ứng.

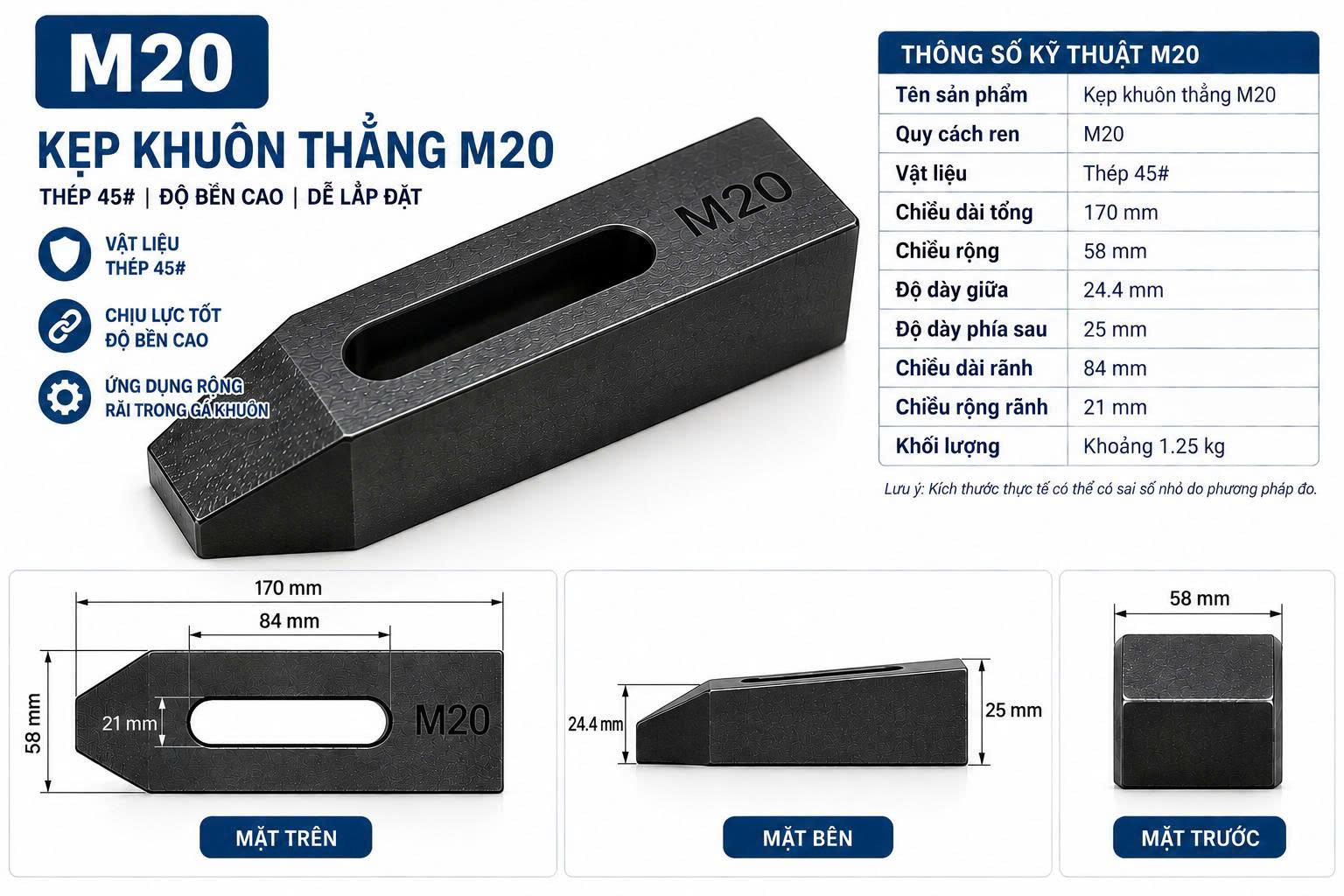

Kẹp khuôn thẳng M20 – thép 45#, dùng cho hệ thống gá khuôn và bàn máy.

Thông Số Kỹ Thuật Kẹp Khuôn Thẳng M20

Lưu ý: Kích thước thực tế có thể có sai số nhỏ do phương pháp đo. Nên đối chiếu với hệ thống gá và bu lông sử dụng trước khi đặt hàng.

Đặc Điểm Của Kẹp Khuôn Thẳng M20

• Thiết kế dạng thanh kẹp thẳng, thuận tiện bố trí trên bàn máy.
• Sử dụng thép 45#, phù hợp cho các ứng dụng gá kẹp cơ khí.
• Chiều dài tổng 170 mm, phù hợp với hệ thống gá sử dụng quy cách M20.
• Rãnh dài 84 mm giúp điều chỉnh vị trí bu lông trong quá trình gá khuôn.
• Rãnh rộng 21 mm, phù hợp với hệ thống sử dụng M20.
• Có thể kết hợp với bu lông, đai ốc chữ T và các phụ kiện gá kẹp.

Ứng Dụng Của Kẹp Khuôn Thẳng M20

Kẹp khuôn M20 được sử dụng trong các hệ thống gá đặt cần cố định khuôn hoặc chi tiết trên bàn máy. Với chiều dài thân 170 mm và rãnh điều chỉnh 84 mm, sản phẩm cho phép bố trí vị trí bu lông phù hợp với kết cấu gá thực tế.

• Kẹp và cố định khuôn trên máy ép nhựa.
• Gá khuôn trên bàn máy.
• Sử dụng trong hệ thống đồ gá cơ khí.
• Kết hợp với bu lông M20.
• Kết hợp với đai ốc chữ T và phụ kiện gá kẹp.
• Ứng dụng tại xưởng khuôn và xưởng gia công cơ khí.

Cách Chọn Kẹp Khuôn Thẳng M20

Trước khi lựa chọn kẹp khuôn thẳng M20, cần kiểm tra đồng thời kích thước bu lông, vị trí gá, khoảng cách từ bu lông đến mép khuôn và không gian lắp đặt. Không nên chỉ dựa vào tên M20 để quyết định sản phẩm.

Nên đối chiếu các thông số sau:

• Quy cách: hệ thống gá sử dụng M20.
• Chiều dài thân: 170 mm.
• Chiều rộng thân: 58 mm.
• Rãnh điều chỉnh: dài 84 mm, rộng 21 mm.
• Độ dày: 24.4 mm tại phần giữa và 25 mm phía sau.
• Không gian gá: cần đủ để bố trí thân kẹp, bu lông và các phụ kiện đi kèm.

Kẹp Khuôn Thẳng M20 Có Thể Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống gá trên bàn máy có rãnh T, kẹp khuôn thẳng M20 có thể kết hợp với bu lông và đai ốc chữ T . Đai ốc chữ T được bố trí trong rãnh bàn máy, còn bu lông đi qua rãnh của kẹp để tạo lực siết và giữ khuôn.

Tham Khảo Các Size Kẹp Khuôn Thẳng Khác

Nếu M20 chưa phù hợp với hệ thống gá, khách hàng có thể xem bộ kẹp khuôn thẳng từ M10 đến M24 để so sánh kích thước M10, M12, M14, M16, M18, M20 và M24 trước khi lựa chọn.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Thẳng M20

Kẹp khuôn thẳng M20 sử dụng quy cách gì?

Sản phẩm sử dụng quy cách M20. Khi lựa chọn cần kiểm tra thêm kích thước thân kẹp, rãnh điều chỉnh và hệ thống gá thực tế.

Kẹp khuôn M20 được làm bằng vật liệu gì?

Kẹp khuôn thẳng M20 trong dòng sản phẩm này sử dụng thép 45#.

Kẹp khuôn thẳng M20 dài bao nhiêu?

Chiều dài tổng của sản phẩm là 170 mm, chiều rộng thân 58 mm.

Rãnh của kẹp khuôn M20 có kích thước bao nhiêu?

Rãnh điều chỉnh có chiều dài khoảng 84 mm và chiều rộng khoảng 21 mm.

Kẹp khuôn M20 nặng bao nhiêu?

Khối lượng tham khảo của sản phẩm khoảng 1.25 kg.

Khi nào nên chọn M20 thay vì M18?

M20 phù hợp khi hệ thống gá sử dụng quy cách M20 và cần kích thước thân lớn hơn M18. M20 có chiều dài tổng 170 mm, rộng 58 mm và rãnh điều chỉnh dài 84 mm. Việc lựa chọn cuối cùng cần dựa trên kích thước và vị trí gá thực tế.

Mua Kẹp Khuôn Thẳng M20 Tại Aisun

Aisun cung cấp kẹp khuôn thẳng M20 thép 45# phục vụ nhu cầu gá khuôn, máy ép nhựa, bàn máy và hệ thống đồ gá cơ khí.
