Kẹp Khuôn Thẳng M16 – Thép 45#, Dài 140mm

Kẹp khuôn thẳng M16 là phụ kiện cơ khí dùng để cố định khuôn trên bàn máy, bàn gá hoặc hệ thống gá kẹp. Sản phẩm có thân dạng thanh thẳng, ở giữa bố trí rãnh dài giúp điều chỉnh vị trí bu lông khi lắp đặt.

Mẫu M16 sử dụng thép 45#, chiều dài tổng 140 mm và rãnh điều chỉnh dài 70 mm, phù hợp với các hệ thống gá sử dụng quy cách M16 và kích thước lắp đặt tương ứng.

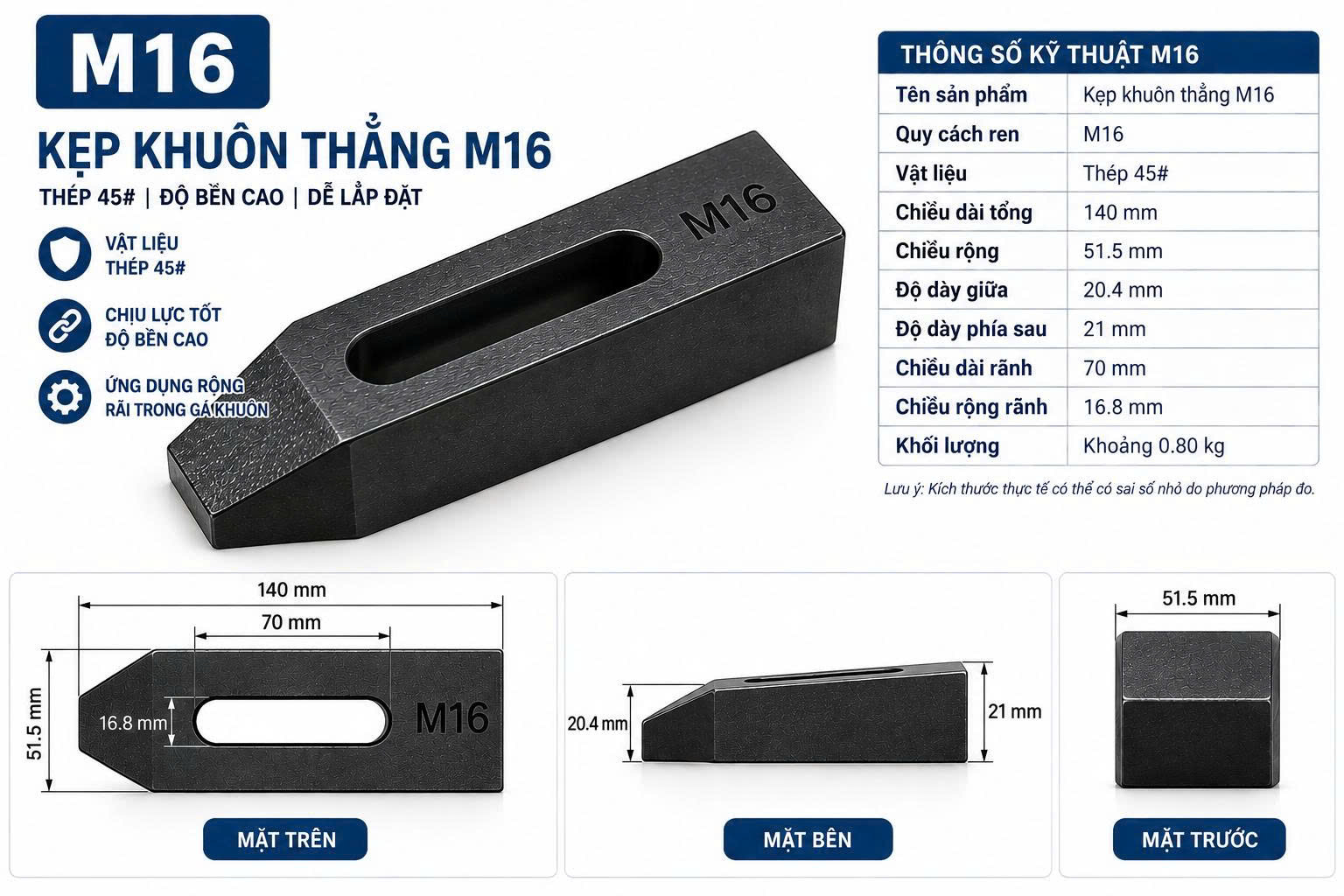

Kẹp khuôn thẳng M16 – thép 45#, dùng cho hệ thống gá khuôn và bàn máy.

Thông Số Kỹ Thuật Kẹp Khuôn Thẳng M16

Lưu ý: Kích thước thực tế có thể có sai số nhỏ do phương pháp đo. Nên đối chiếu với hệ thống gá và bu lông sử dụng trước khi đặt hàng.

Đặc Điểm Của Kẹp Khuôn Thẳng M16

• Thiết kế dạng thanh kẹp thẳng, thuận tiện bố trí trên bàn máy.
• Sử dụng thép 45#, phù hợp cho ứng dụng gá kẹp cơ khí.
• Chiều dài tổng 140 mm, phù hợp với hệ thống gá sử dụng quy cách M16.
• Rãnh dài 70 mm giúp điều chỉnh vị trí bu lông trong quá trình gá khuôn.
• Rãnh rộng 16.8 mm, phù hợp với hệ thống sử dụng M16.
• Có thể kết hợp với bu lông và đai ốc chữ T trong hệ thống gá khuôn.

Ứng Dụng Của Kẹp Khuôn Thẳng M16

Kẹp khuôn M16 được sử dụng trong các hệ thống gá đặt cần cố định khuôn hoặc chi tiết trên bàn máy. Rãnh điều chỉnh dài giúp thay đổi vị trí bu lông trong phạm vi phù hợp với kết cấu gá thực tế.

• Kẹp và cố định khuôn trên máy ép nhựa.
• Gá khuôn trên bàn máy.
• Sử dụng trong đồ gá cơ khí.
• Kết hợp với bu lông M16.
• Kết hợp với đai ốc chữ T và các phụ kiện gá kẹp.
• Ứng dụng tại xưởng khuôn và xưởng gia công cơ khí.

Cách Chọn Kẹp Khuôn Thẳng M16

Trước khi lựa chọn kẹp khuôn thẳng M16, cần kiểm tra đồng thời kích thước bu lông, vị trí gá và khoảng cách từ bu lông đến mép khuôn. Không nên chỉ dựa vào tên M16 để quyết định sản phẩm.

Nên đối chiếu các thông số sau:

• Quy cách: hệ thống gá sử dụng M16.
• Chiều dài thân: 140 mm.
• Chiều rộng thân: 51.5 mm.
• Rãnh điều chỉnh: dài 70 mm, rộng 16.8 mm.
• Độ dày: 20.4 mm tại phần giữa và 21 mm phía sau.
• Không gian gá: cần đủ để bố trí thân kẹp và các phụ kiện đi kèm.

Kẹp Khuôn Thẳng M16 Có Thể Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống gá trên bàn máy có rãnh T, kẹp khuôn thẳng M16 có thể kết hợp với bu lông và đai ốc chữ T . Đai ốc chữ T được bố trí trong rãnh bàn máy, còn bu lông đi qua rãnh của kẹp để tạo lực siết và giữ khuôn.

Tham Khảo Các Size Kẹp Khuôn Thẳng Khác

Nếu M16 chưa phù hợp với kích thước hệ thống gá, khách hàng có thể xem danh mục kẹp khuôn thẳng M10–M24 để so sánh M10, M12, M14, M16, M18, M20 và M24 trước khi lựa chọn.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Thẳng M16

Kẹp khuôn thẳng M16 sử dụng quy cách gì?

Sản phẩm sử dụng quy cách M16. Khi lựa chọn cần kiểm tra thêm kích thước thân kẹp, rãnh điều chỉnh và hệ thống gá thực tế.

Kẹp khuôn M16 được làm bằng vật liệu gì?

Kẹp khuôn thẳng M16 trong dòng sản phẩm này sử dụng thép 45#.

Kẹp khuôn thẳng M16 dài bao nhiêu?

Chiều dài tổng của sản phẩm là 140 mm, chiều rộng thân 51.5 mm.

Rãnh của kẹp khuôn M16 có kích thước bao nhiêu?

Rãnh điều chỉnh của sản phẩm có chiều dài khoảng 70 mm và chiều rộng khoảng 16.8 mm.

Kẹp khuôn M16 nặng bao nhiêu?

Khối lượng tham khảo của sản phẩm khoảng 0.80 kg.

Khi nào nên chọn M16 thay vì M14?

M16 phù hợp khi hệ thống gá sử dụng quy cách M16 và cần thân kẹp lớn hơn M14. M16 có chiều dài tổng 140 mm, rộng 51.5 mm và rãnh dài 70 mm. Việc lựa chọn cuối cùng vẫn cần dựa trên kích thước hệ thống gá thực tế.

Mua Kẹp Khuôn Thẳng M16 Tại Aisun

Aisun cung cấp kẹp khuôn thẳng M16 thép 45# phục vụ nhu cầu gá khuôn, máy ép nhựa, bàn máy và hệ thống đồ gá cơ khí.
