Kẹp Khuôn Thẳng M12 – Thép 45#, Dài 108mm

Kẹp khuôn thẳng M12 là phụ kiện cơ khí dùng để cố định khuôn trên bàn máy, bàn gá hoặc hệ thống gá kẹp. Sản phẩm có thân dạng thanh thẳng, ở giữa bố trí rãnh dài giúp điều chỉnh vị trí bu lông khi lắp đặt.

Mẫu M12 sử dụng thép 45#, chiều dài tổng 108 mm và rãnh điều chỉnh dài 54 mm, phù hợp với các hệ thống gá sử dụng quy cách M12 và kích thước lắp đặt tương ứng.

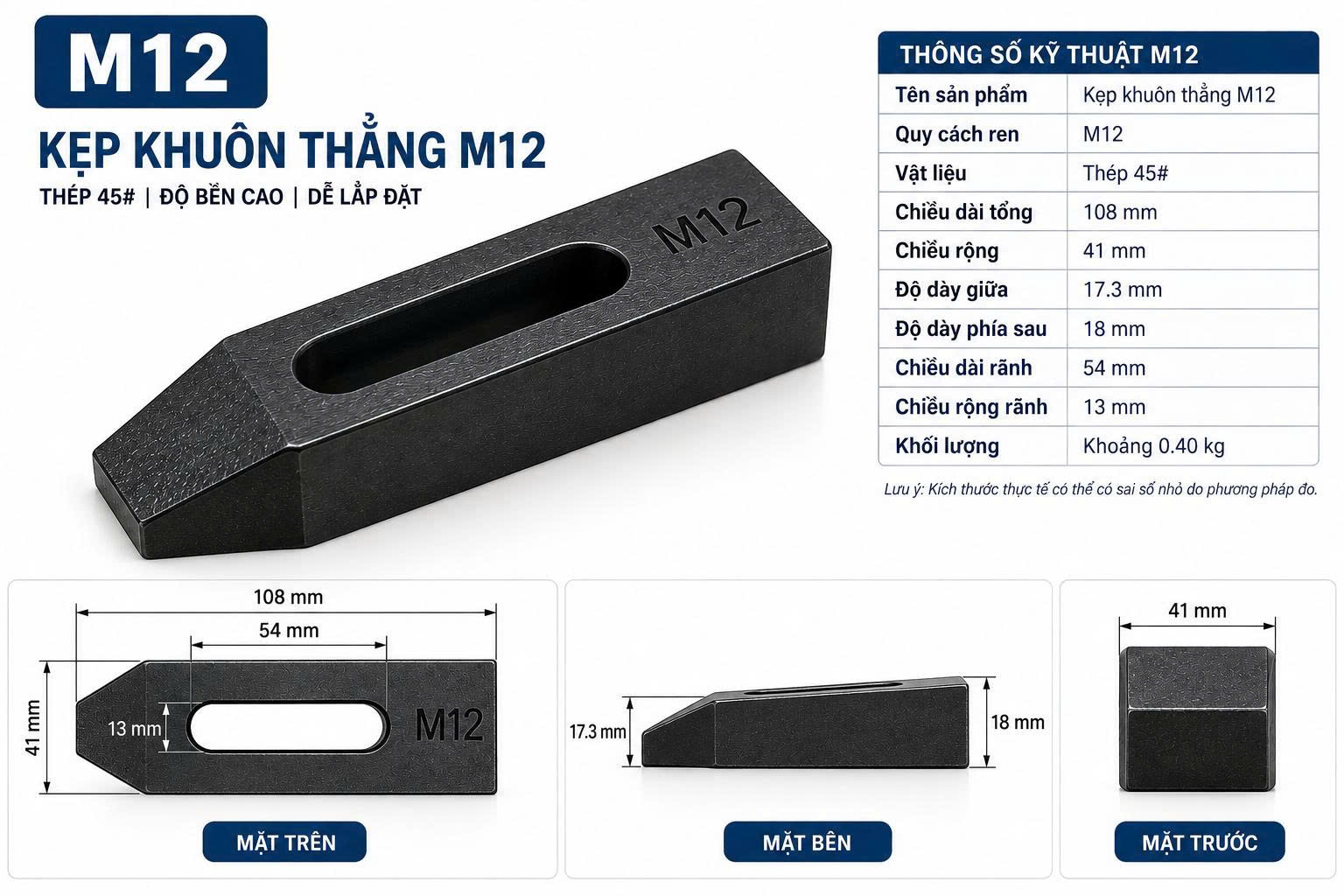

Kẹp khuôn thẳng M12 – thép 45#, dùng cho hệ thống gá khuôn và bàn máy.

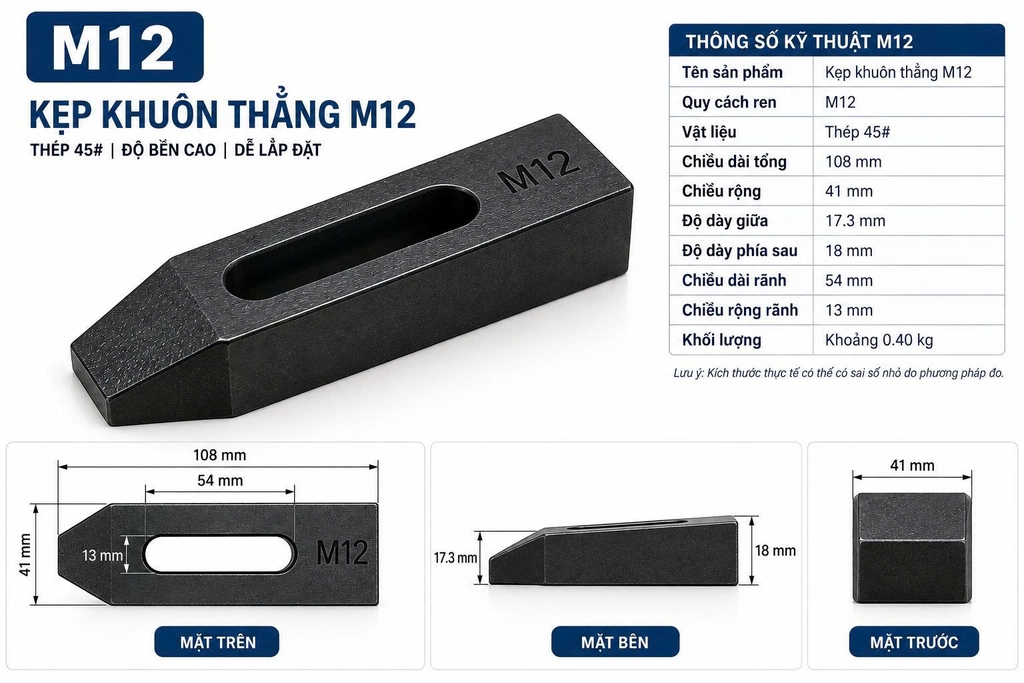

Thông Số Kỹ Thuật Kẹp Khuôn Thẳng M12

Lưu ý: Kích thước thực tế có thể có sai số nhỏ do phương pháp đo. Nên đối chiếu với hệ thống gá và bu lông sử dụng trước khi đặt hàng.

Đặc Điểm Của Kẹp Khuôn Thẳng M12

• Thiết kế dạng thanh kẹp thẳng, thuận tiện bố trí trên bàn máy.
• Sử dụng thép 45#, phù hợp cho ứng dụng gá kẹp cơ khí.
• Chiều dài tổng 108 mm, lớn hơn quy cách M10.
• Rãnh dài 54 mm giúp điều chỉnh vị trí bu lông khi gá khuôn.
• Rãnh rộng 13 mm, phù hợp với hệ thống sử dụng quy cách M12.
• Có thể kết hợp với bu lông và đai ốc chữ T trong hệ thống gá khuôn.

Ứng Dụng Của Kẹp Khuôn Thẳng M12

Kẹp khuôn M12 được sử dụng trong các hệ thống gá đặt cần cố định khuôn hoặc chi tiết trên bàn máy. Rãnh điều chỉnh dài cho phép thay đổi vị trí bu lông trong phạm vi phù hợp với kết cấu gá.

• Kẹp và cố định khuôn trên máy ép nhựa.
• Gá khuôn trên bàn máy.
• Sử dụng trong đồ gá cơ khí.
• Kết hợp với bu lông M12.
• Kết hợp với đai ốc chữ T và các phụ kiện gá kẹp.
• Ứng dụng tại xưởng khuôn và xưởng gia công cơ khí.

Cách Chọn Kẹp Khuôn Thẳng M12

Trước khi lựa chọn kẹp khuôn thẳng M12, cần kiểm tra đồng thời kích thước bu lông, vị trí gá và khoảng cách từ bu lông đến mép khuôn. Không nên chỉ dựa vào tên M12 để quyết định sản phẩm.

Nên đối chiếu các thông số sau:

• Quy cách: hệ thống gá sử dụng M12.
• Chiều dài thân: 108 mm.
• Chiều rộng thân: 41 mm.
• Rãnh điều chỉnh: dài 54 mm, rộng 13 mm.
• Độ dày: 17.3 mm tại phần giữa và 18 mm phía sau.
• Không gian gá: cần đủ để bố trí thân kẹp và các phụ kiện đi kèm.

Kẹp Khuôn Thẳng M12 Có Thể Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống gá trên bàn máy có rãnh T, kẹp khuôn thẳng M12 có thể kết hợp với bu lông và đai ốc chữ T . Đai ốc chữ T được bố trí trong rãnh bàn máy, còn bu lông đi qua rãnh của kẹp để tạo lực siết và giữ khuôn.

Tham Khảo Các Size Kẹp Khuôn Thẳng Khác

Nếu M12 chưa phù hợp với kích thước hệ thống gá, khách hàng có thể tham khảo bảng kích thước kẹp khuôn thẳng M10–M24 để so sánh M10, M12, M14, M16, M18, M20 và M24 trước khi lựa chọn.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Thẳng M12

Kẹp khuôn thẳng M12 sử dụng quy cách gì?

Sản phẩm sử dụng quy cách M12. Khi lựa chọn cần kiểm tra thêm kích thước thân kẹp, rãnh điều chỉnh và hệ thống gá thực tế.

Kẹp khuôn M12 được làm bằng vật liệu gì?

Kẹp khuôn thẳng M12 trong dòng sản phẩm này sử dụng thép 45#.

Kẹp khuôn thẳng M12 dài bao nhiêu?

Chiều dài tổng của sản phẩm là 108 mm, chiều rộng thân 41 mm.

Rãnh của kẹp khuôn M12 có kích thước bao nhiêu?

Rãnh điều chỉnh của sản phẩm có chiều dài khoảng 54 mm và chiều rộng khoảng 13 mm.

Kẹp khuôn M12 nặng bao nhiêu?

Khối lượng tham khảo của sản phẩm khoảng 0.40 kg.

Khi nào nên chọn M12 thay vì M10?

M12 phù hợp khi hệ thống gá sử dụng quy cách M12 và cần thân kẹp dài hơn. M12 có chiều dài tổng 108 mm và rãnh dài 54 mm, trong khi M10 có kích thước nhỏ hơn. Việc lựa chọn cuối cùng cần dựa trên kích thước hệ thống gá thực tế.

Mua Kẹp Khuôn Thẳng M12 Tại Aisun

Aisun cung cấp kẹp khuôn thẳng M12 thép 45# phục vụ nhu cầu gá khuôn, máy ép nhựa, bàn máy và hệ thống đồ gá cơ khí.

YÊU CẦU BÁO GIÁ KẸP KHUÔN THẲNG M12
